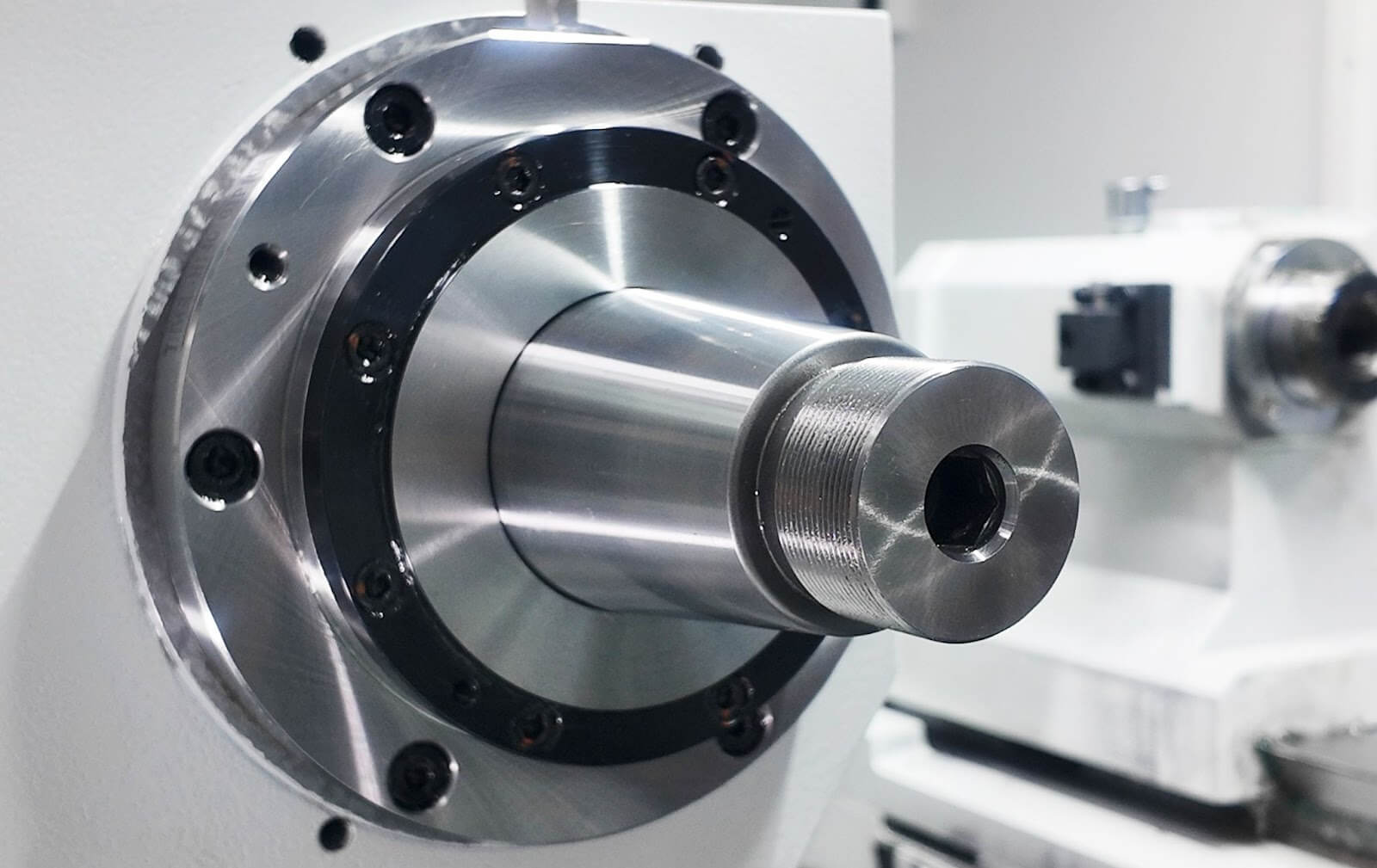

Spindel - Schleifscheibenantrieb
In der Spindel werden hochpräzise Lager verwendet, um ihre Genauigkeit zu gewährleisten.
.jpg)
Arbeitsfähigkeit
Umlaufdurchmesser (mm)
350
Max. Schleifdurchmesser (mm)
330
Max. Schleiflänge (mm)
600
Abstand zwischen den Spitzen (mm)
650
Max. Gewicht des Werkstücks zwischen den Spitzen (kg)
60 (ohne Spitzenlünette)
.jpg)
Schleifscheibenkopf
Abmessungen der Schleifscheibe (außen x Dicke x innen) mm
610 x (25–100) x 203,2
Leistung des Spindelmotors (Kw)
11
Schnittliniengeschwindigkeit der Schleifscheibe (m/s)
60 (wahlweise 100)
Größe der Spindelachse (mm)
67
Typ des Spindellagers
Lagertyp (optional Riementyp)
-2.jpg)

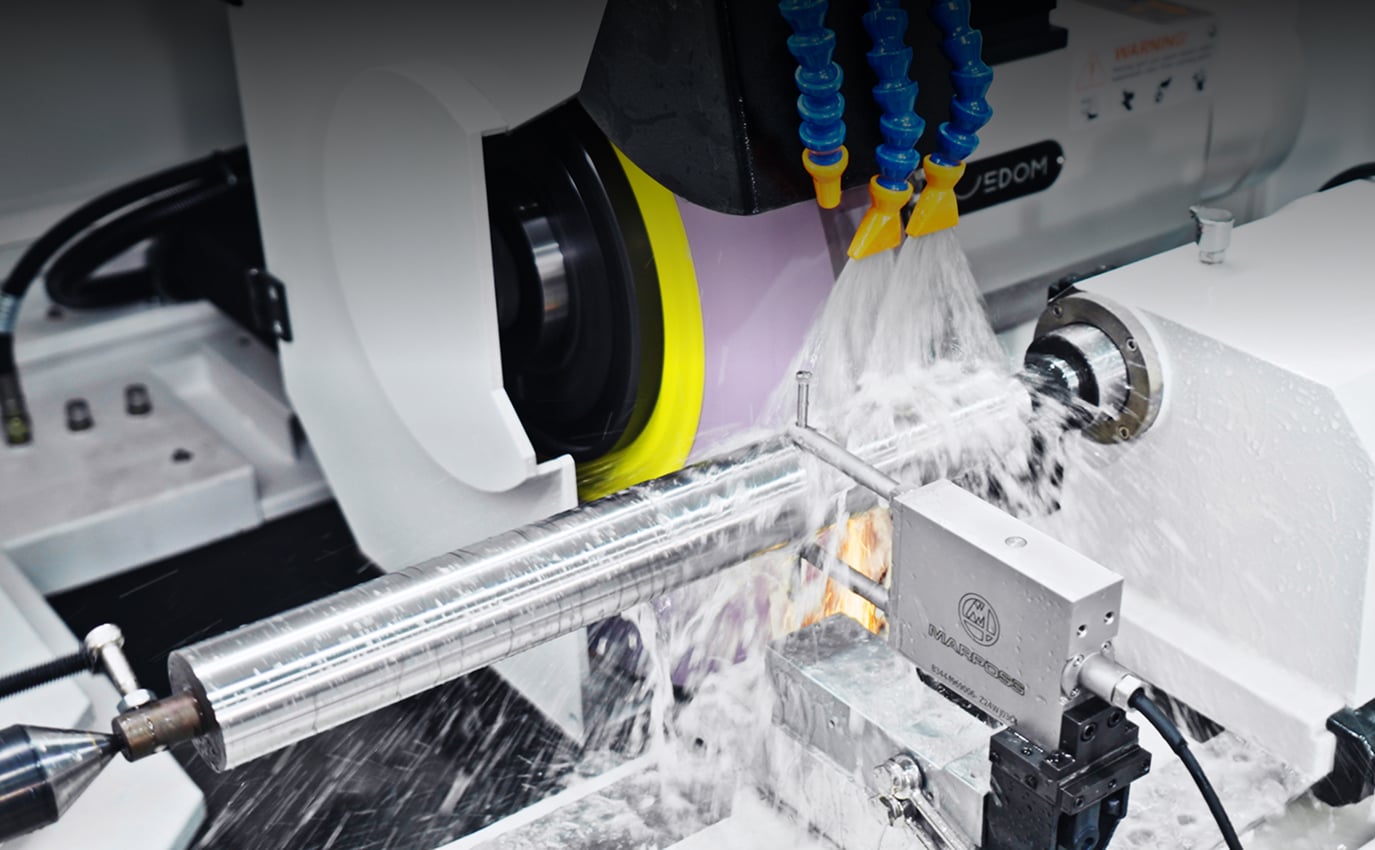

Arbeitskopf
Typ
Festes Zentrum/Live Zentrum
Mittlere Verjüngung
MT5
Spindeldrehzahl (U/min)
10~1000
Motorleistung (kW)
2

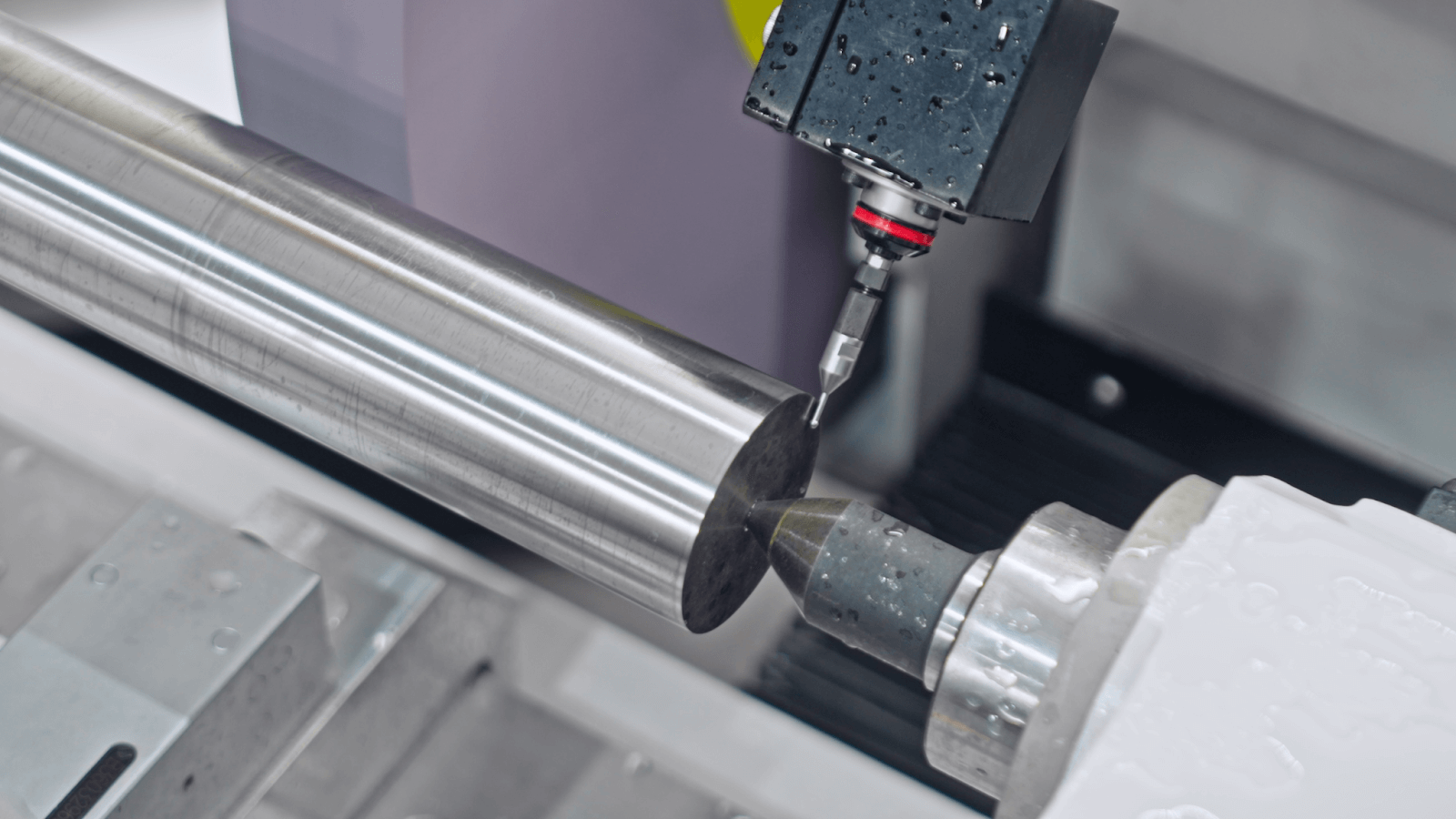

%20(1).png)

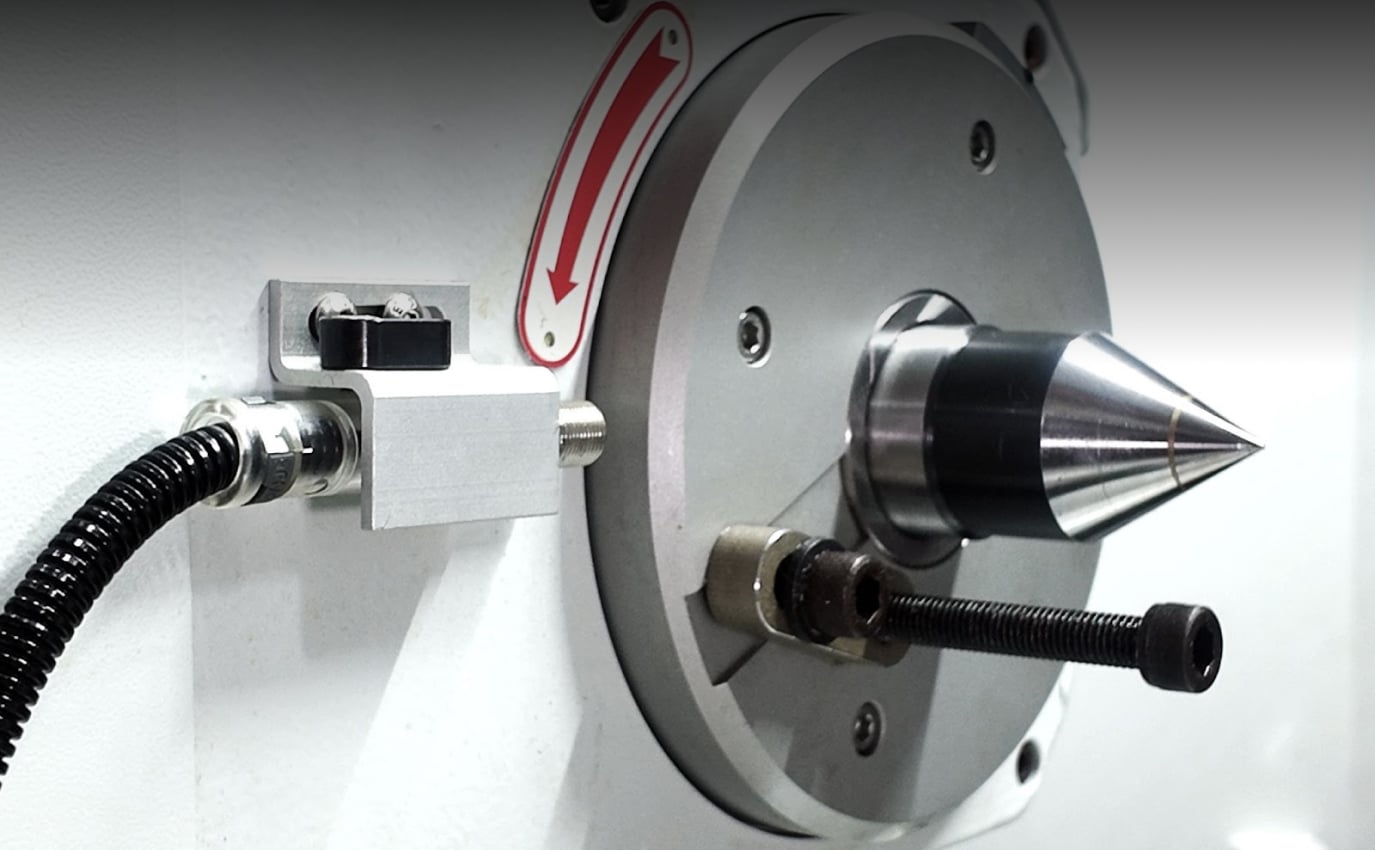

Reitstock
Mittlere Verjüngung
MT4
Durchmesser der Hülse (mm)
58
Spindelweg (mm)
35
X-Achse Schleifscheibenschlitten
Verfahrweg des Tisches (mm)
400
Schnellvorschubgeschwindigkeit (m/min)
16
Min. Vorschub/jede Skala (mm)
0.001/0.01/0.10
Vorschubmodus der Schleifscheibe
Einstechen / Winklig
Servomotor der X-Achse (kW)
2.2
Schleifscheibenschlitten
Eine Führungsschiene mit V-Flat-Struktur
-2.jpg)
Z-Achse Schleifscheibenschlitten
Verfahrweg des Tisches (mm)
700
Schnellvorschubgeschwindigkeit (m/min)
16
Min. Vorschub/jede Skala (mm)
0.001/0.01/0.10
Servomotor der Z-Achse (kW)
2.2
Tischschlitten
Eine Führungsschiene mit V-Flat-Struktur
Drehwinkel der Bank (Grad im/gegen den Uhrzeigersinn)
4 und 9
Universal
Schleifscheibenkopf-Schmierölpumpe (kW)
0.18
Schleifmittelpumpe (kW)
0.18
Führung Ölpumpe (W)
25
Fassungsvermögen des Öltanks für den Schleifscheibenkopf (L)
30
Fassungsvermögen des Mahlgutbehälters (L)
120
Fassungsvermögen des Führungsöltanks (L)
8 (Ganztagsschmierung)
Nettogewicht (kg)
5200
Abmessungen (mm)
3015 x 2200 x 1867

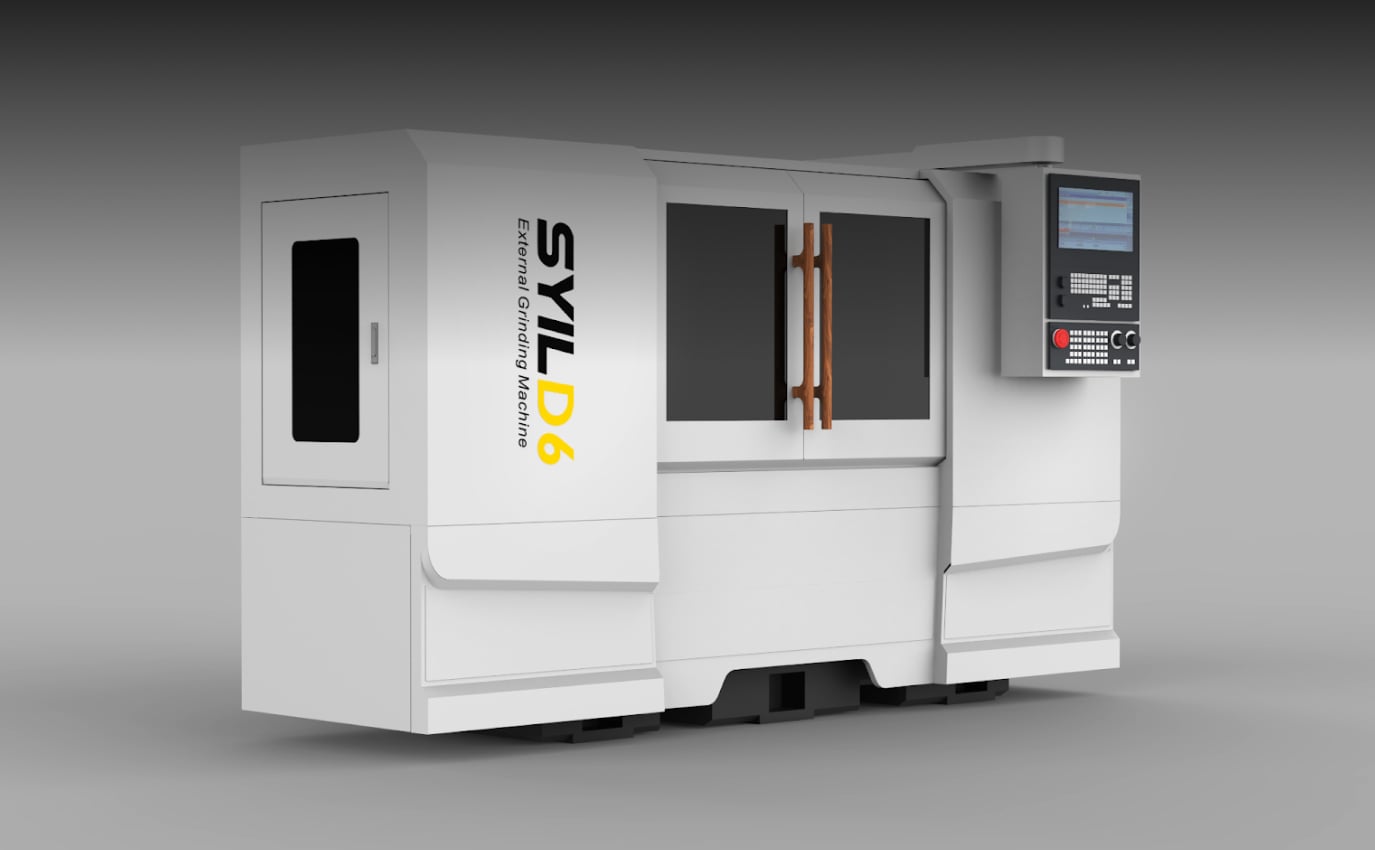

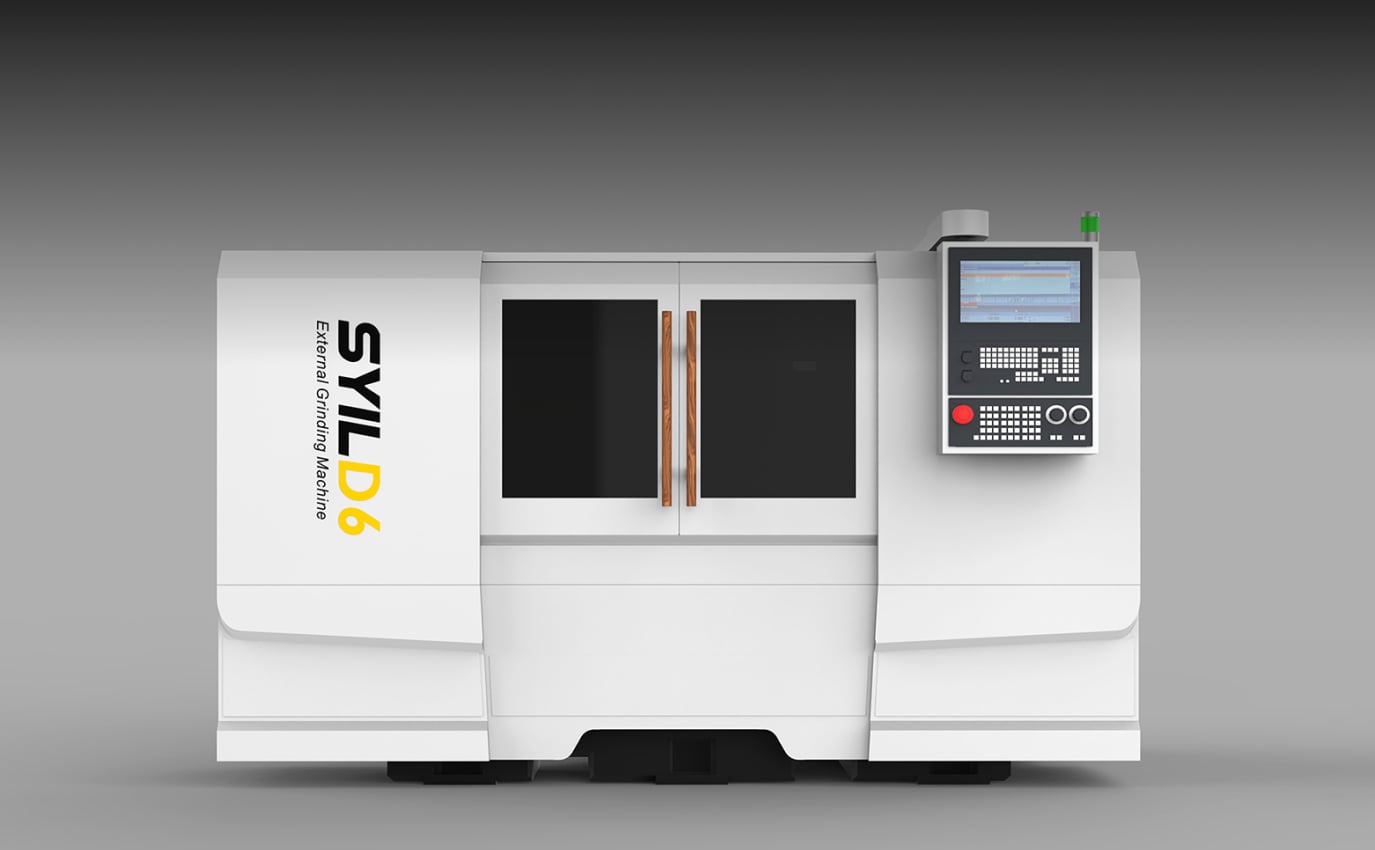

Präzise CNC-Rundschleifmaschine
Die D6 ist eine Maschinenplattform, die für das Außenrundschleifen von Präzisionswellen konzipiert ist. Sie bietet hervorragende Flexibilität und Leistung und ist ideal für kleinere Komponenten wie Stempel, Wellen und chirurgische Geräte geeignet.
Sie bietet ein hervorragendes Preis-Leistungs-Verhältnis und ist die ideale Wahl sowohl für die flexible Einzelfertigung in kleinen Werkstätten als auch für die effiziente Großserienfertigung in Großbetrieben. Die kompakte, vielseitig einsetzbare und intuitiv zu bedienende Universal-Rundschleifmaschine D6 bietet höchste Präzision und maximale Produktivität.
.png)

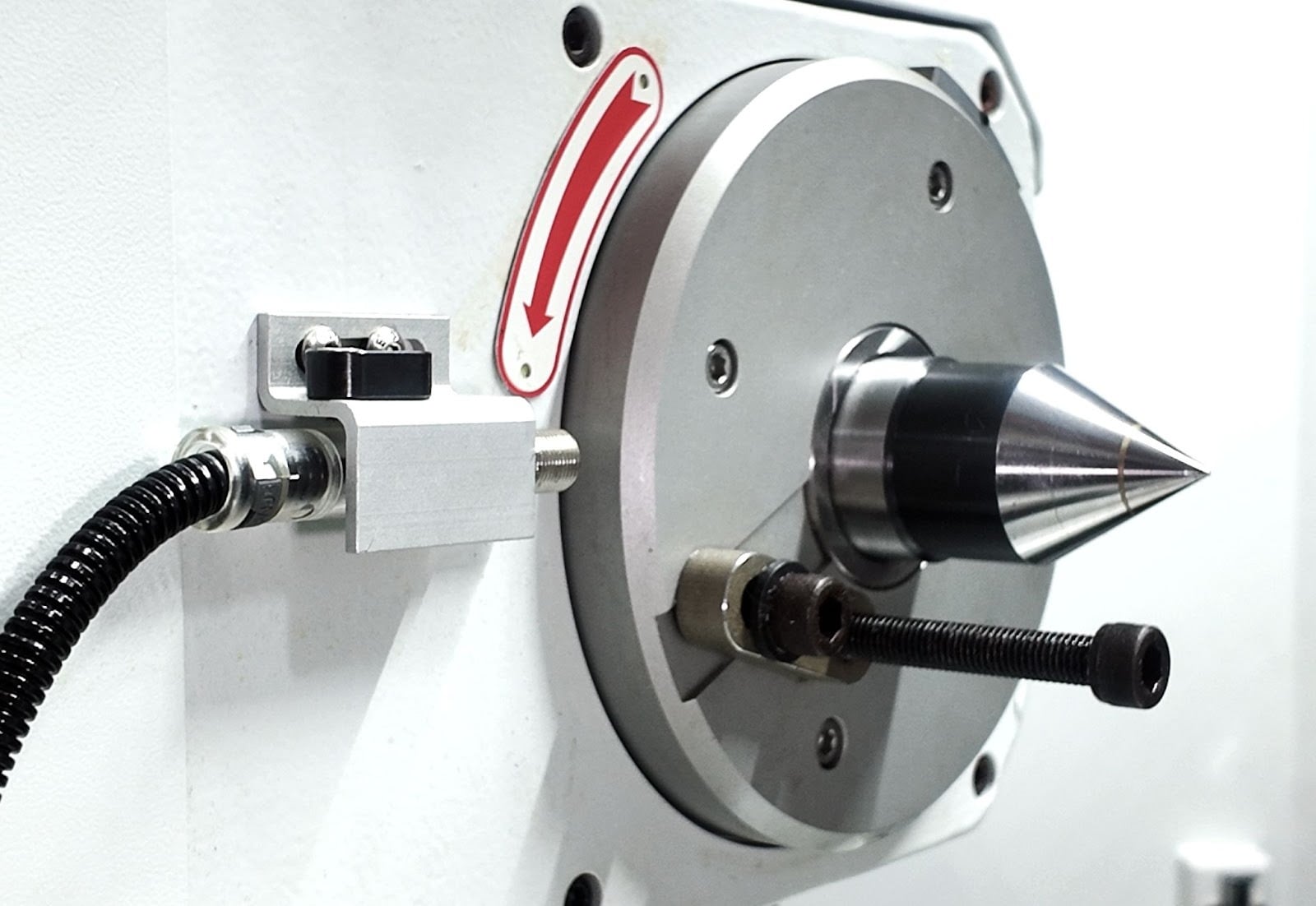

Arbeitskopf - Produktantriebsvorrichtung
Der Werkstückspindelstock eignet sich sowohl für das Schleifen mit angetriebener Spindel als auch für das Schleifen in einer Zwei-Zentren-Spannung.
.png)

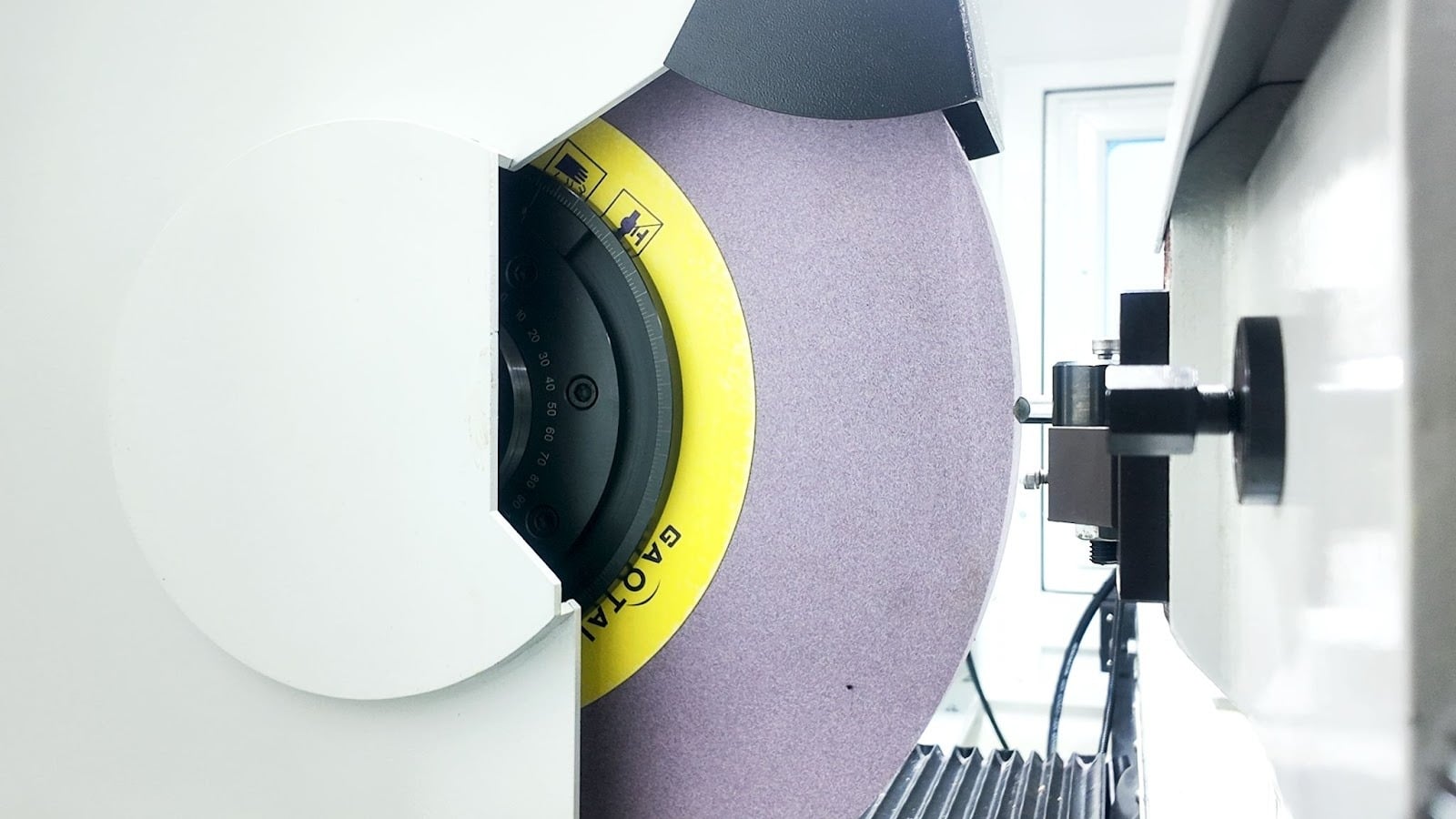

Schleifscheibenkopf - Schleifscheibenmontagevorrichtung
Sie umfasst ein dynamisches und statisches Drucksystem. Dieses System gewährleistet einen kontinuierlichen Ölfilm um die Spindel und die Lager, während sich die Schleifscheibe dreht, was die Lebensdauer der Schleifscheibenspindel erheblich verlängert.
Reitstock - Rechtsseitiges Spannmittel
Der Reitstock verfügt über eine großzügig bemessene Pinole, die reibungslos in seinem Gehäuse gleitet. Präzise Einstellungen sind mit minimalem Kraftaufwand möglich. Durch die einfache Einstellung der Zylindrizität beim Schleifen in der Zwei-Mitten-Spannung kann die Zylindrizität innerhalb des vorgegebenen Bereichs präzise eingestellt werden.

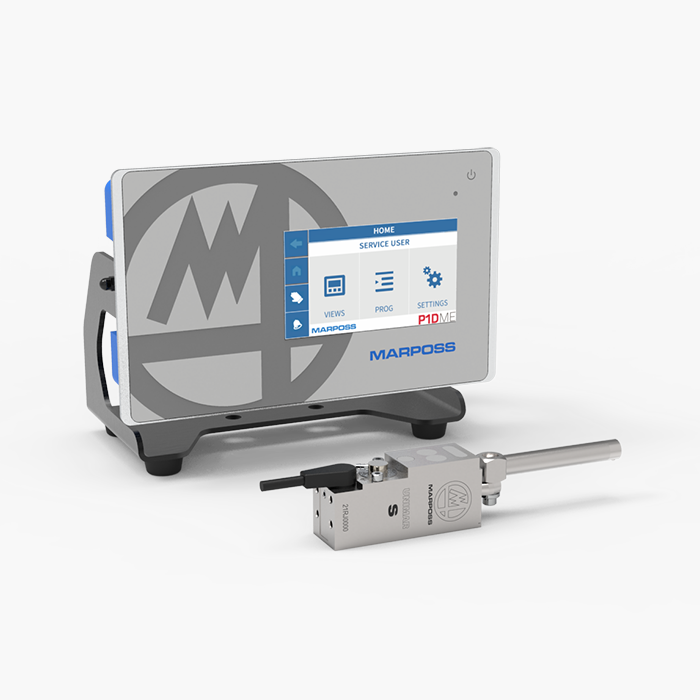

.png?width=1200&height=900&name=Mask%20group%20(6).png)

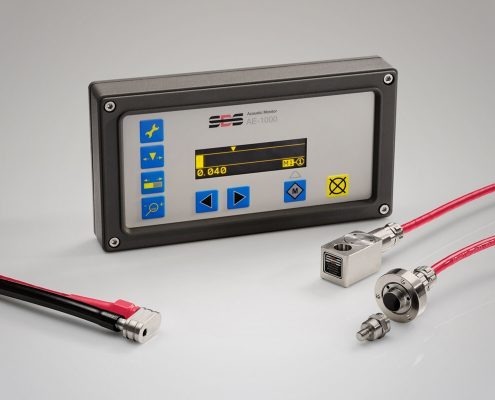

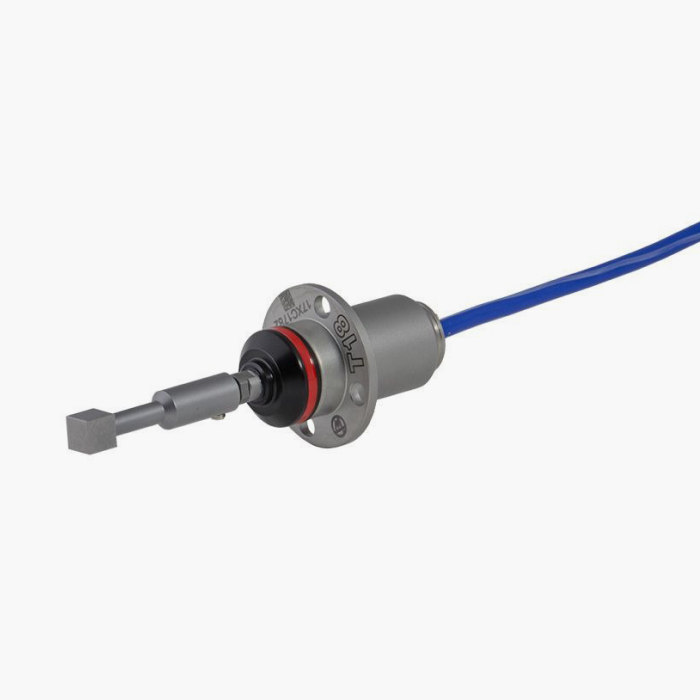

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Technische Daten
D6
D7
D10
Arbeitsfähigkeit
Umlaufdurchmesser (mm)
350
350
350
Max. Schleifdurchmesser (mm)
330
330
330
Max. Schleiflänge (mm)
600
750
1000
Abstand zwischen den Zentren (mm)
650
800
1050
Max. Gewicht des Werkstücks zwischen den Spitzen (kg)
60 (ohne mittlere Lünette)
80 (ohne mittlere Lünette)
120 (ohne mittlere Lünette)
Schleifscheibenkopf
Abmessungen der Schleifscheibe (außen x Dicke x innen) mm
610 x (25–100) x 203,2
610 x (25–100) x 203,2
610 x (25–100) x 203,2
Leistung des Spindelmotors (Kw)
11
11
11
Schnittliniengeschwindigkeit der Schleifscheibe (m/s)
60 (wahlweise 100)
61 (fakultativ 100)
62 (fakultativ 100)
Größe der Spindelachse (mm)
67
67
67
Typ des Spindellagers
Lagertyp (optional Riementyp)
Lagertyp (optional Riementyp)
Lagertyp (optional Riementyp)
Arbeitskopf
Typ
Festes Zentrum/Live Zentrum
Festes Zentrum/Live Zentrum
Festes Zentrum/Live Zentrum
Mittlere Verjüngung
MT5
MT5
MT5
Spindeldrehzahl (U/min)
10~1000
10~1000
10~1000
Motorleistung (kW)
2
2
2.5
Reitstock
Mittlere Verjüngung
MT4
MT4
MT4
Durchmesser der Hülse (mm)
58
58
58
Spindelweg (mm)
35
35
35
X-Achse Schleifscheibenschlitten
Verfahrweg des Tisches (mm)
400
400
400
Schnellvorschubgeschwindigkeit (m/min)
16
16
16
Min. Vorschub/jede Skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Vorschubmodus der Schleifscheibe
Eintauchen/Winklig
Eintauchen/Winklig
Eintauchen/Winklig
Servomotor der X-Achse (kW)
2.2
2.2
2.2
Schleifscheibenschlitten
Eine Führungsschiene mit V-Flat-Struktur
Eine Führungsschiene mit V-Flat-Struktur
Eine Führungsschiene mit V-Flat-Struktur
Z-Achse Schleifscheibenschlitten
Verfahrweg des Tisches (mm)
700
850
1300
Schnellvorschubgeschwindigkeit (m/min)
16
16
16
Min. Vorschub/jede Skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Servomotor der Z-Achse (kW)
2.2
2.2
2.2
Tabelle Folie
Eine Führungsschiene mit V-Flat-Struktur
Eine Führungsschiene mit V-Flat-Struktur
Eine Führungsschiene mit V-Flat-Struktur
Drehwinkel der Bank (Grad im/gegen den Uhrzeigersinn)
4 und 9
4 und 9
4 und 9
Universal
Schleifscheibenkopf-Schmierölpumpe (kW)
0.18
0.18
0.18
Schleifmittelpumpe (kW)
0.18
0.18
0.18
Führung Ölpumpe (W)
25
25
25
Fassungsvermögen des Öltanks für den Schleifscheibenkopf (L)
30
30
30
Fassungsvermögen des Mahlgutbehälters (L)
120
120
120
Fassungsvermögen des Leitöltanks (L)
8 (Ganztagsschmierung)
8 (Ganztagsschmierung)
8 (Ganztagsschmierung)
Nettogewicht (kg)
5200
5500
6200
Abmessungen (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
