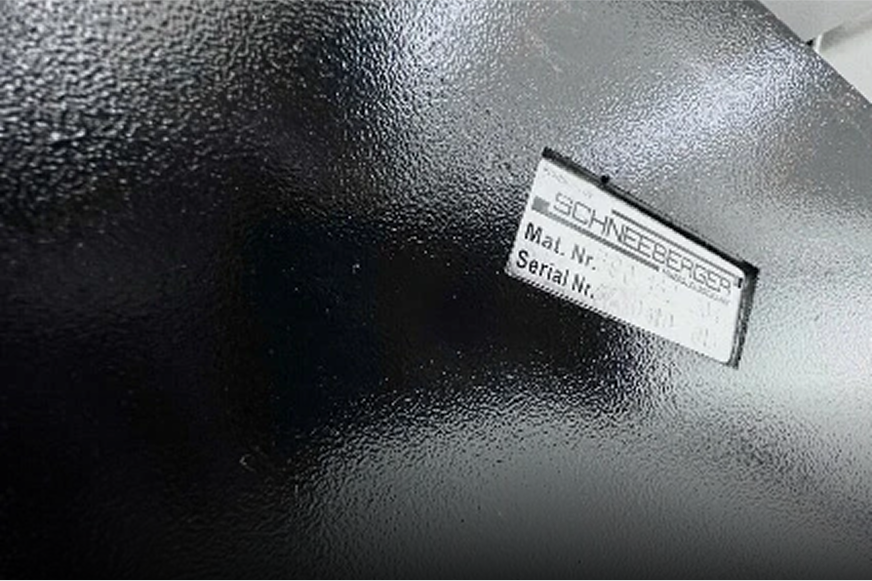

Maschinenbett aus Mineralguss
Verfahrwege
X-Achse
300 mm
Y-Achse
260 mm
Z-Achse
300 mm
Abstand zwischen Spindelende und Arbeitstisch
150-450 mm
Abstand zwischen Spindel und Y-Säule
330 mm

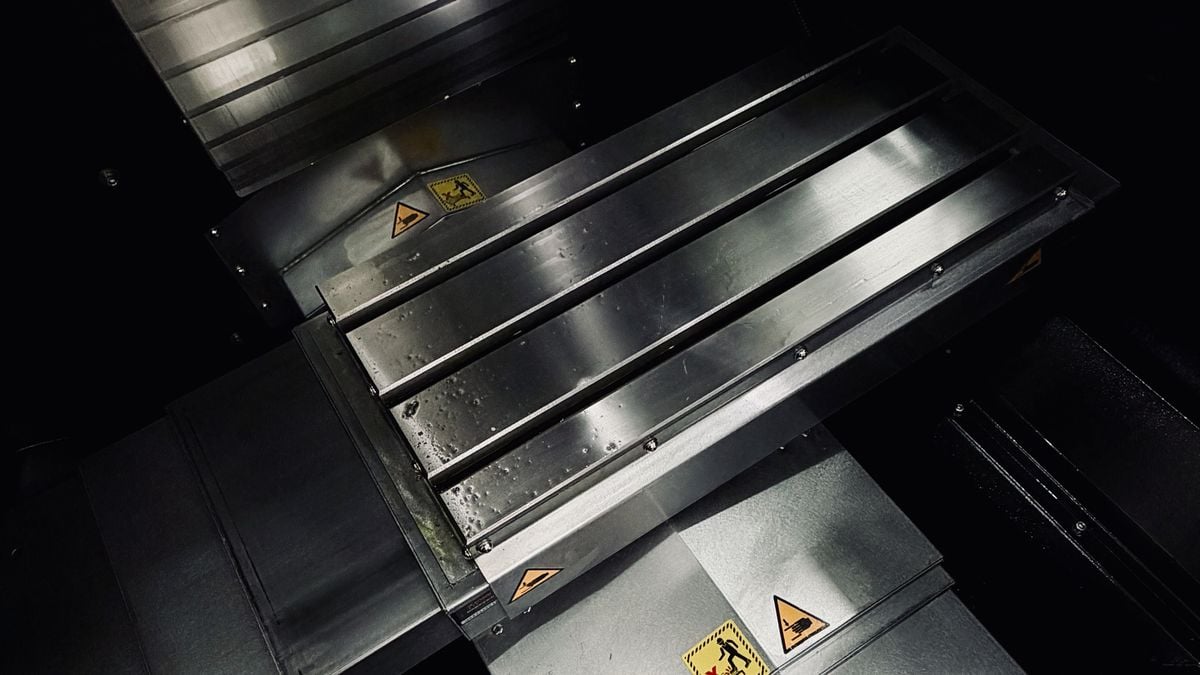

Tisch
Tischgröße
560×260 mm
T-Nuten (Anzahl x Größe x Abstand)
3×14×80 mm
Max. Tischbelastung
150 kg
Spindel
Spindelaufnahme
BT30
Spindelgeschwindigkeiten
20.000 U/min
Antriebsart
Direkt

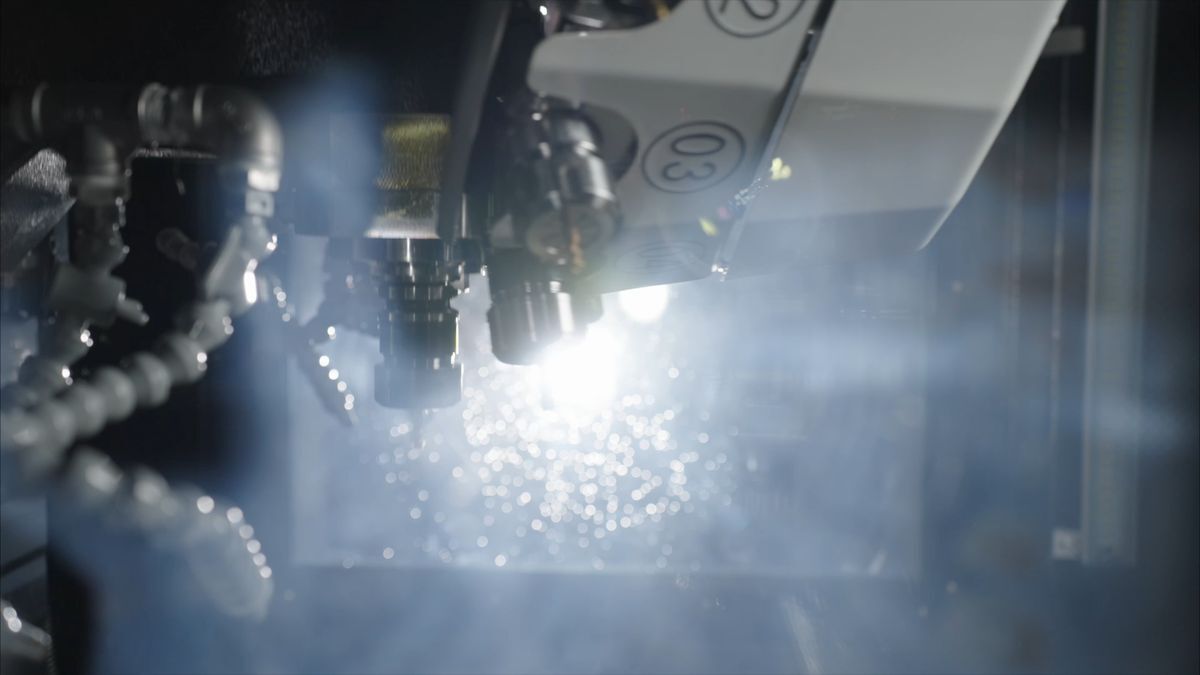

Vorschübe
Schnittvorschub
10.000 mm/min
Eilgang
30.000 mm/min
Automatischer Werkzeugwechsler
Wechslertyp
Revolver-Rad
Werkzeugmagazinplätze
16 Stück
Max. Werkzeugdurchmesser
63 mm
Max. Werkzeuglänge
200 mm
Max. Werkzeuggewicht
3 kg
Werkzeug zu Werkzeug
1 Sekunde

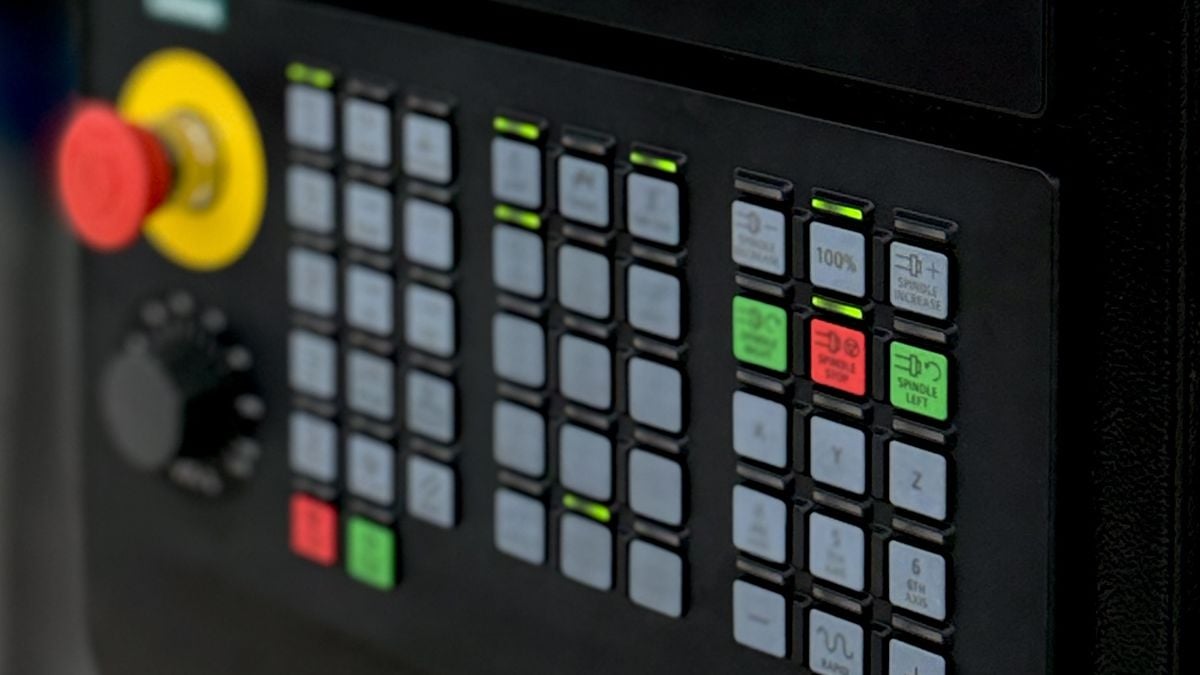

Leistung – Siemens
Spindelmotorleistung (Nenn/Max.)
4.8 kW
Antriebsmotoren (X, Y, Z)
1/2.2/3.5 kW
Stromversorgung
AC 380 V / 3-phasig
Anschlussleistung
12 kVA
Maschinengröße und Gewicht
Abmessungen (LxBxH)
2020×1000×2360 mm
Gewicht
2180 Kg

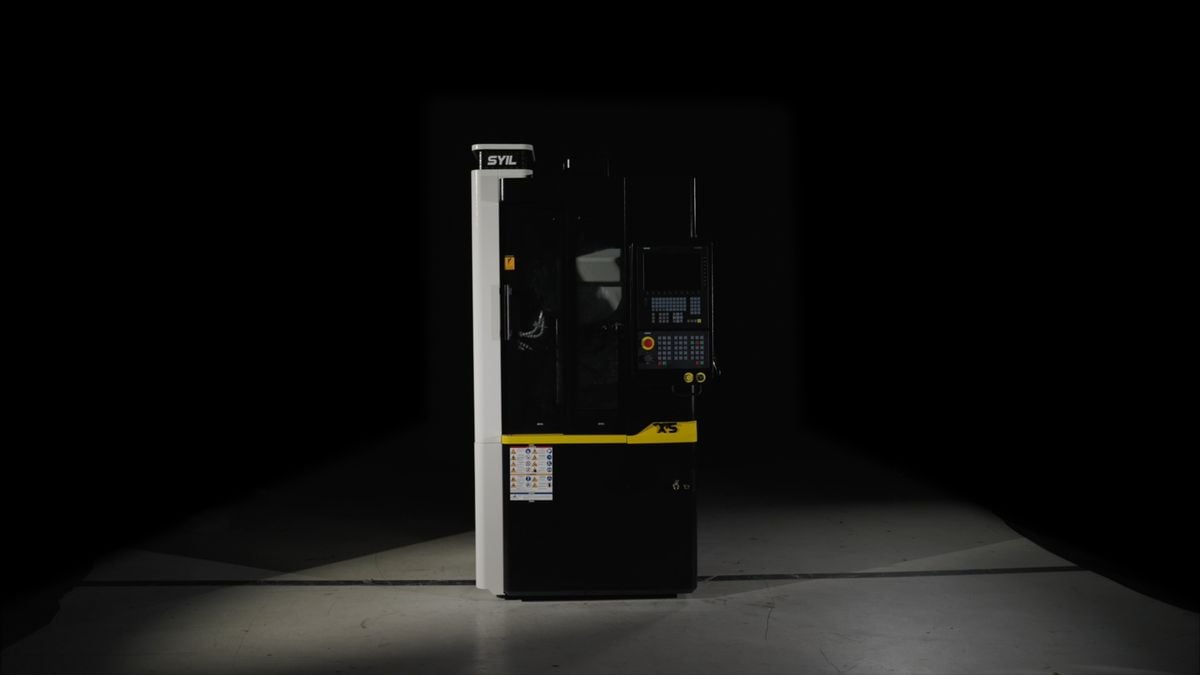

Platz- und kostensparend
Die SYIL X5 ist ein 3-Achsen-Bearbeitungszentrum für höchste Präzision und starke Leistung. Sie können Ihre X5 leicht um eine 4. Achse erweitern.
THK

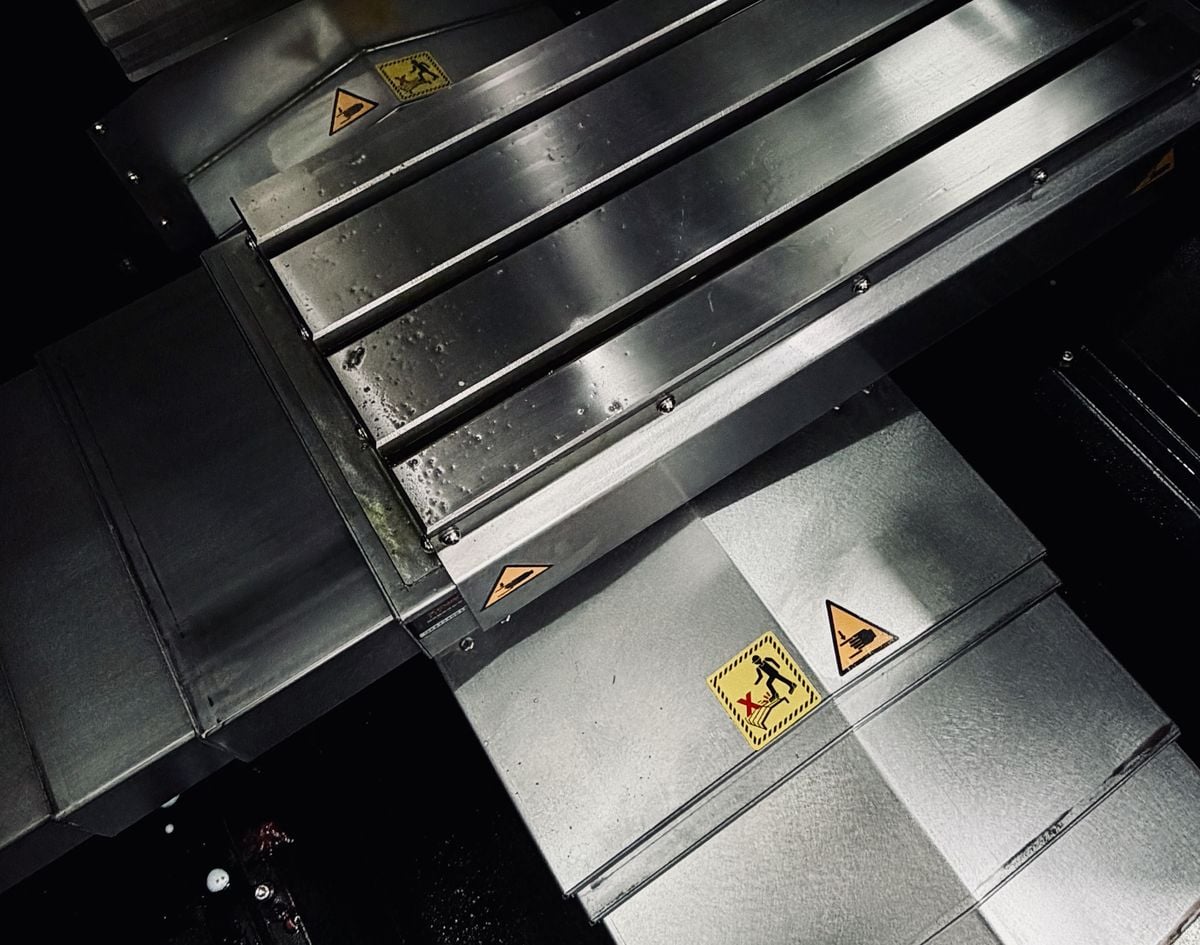

Hochpräzise Kugelumlaufspindeln und Linearführungen

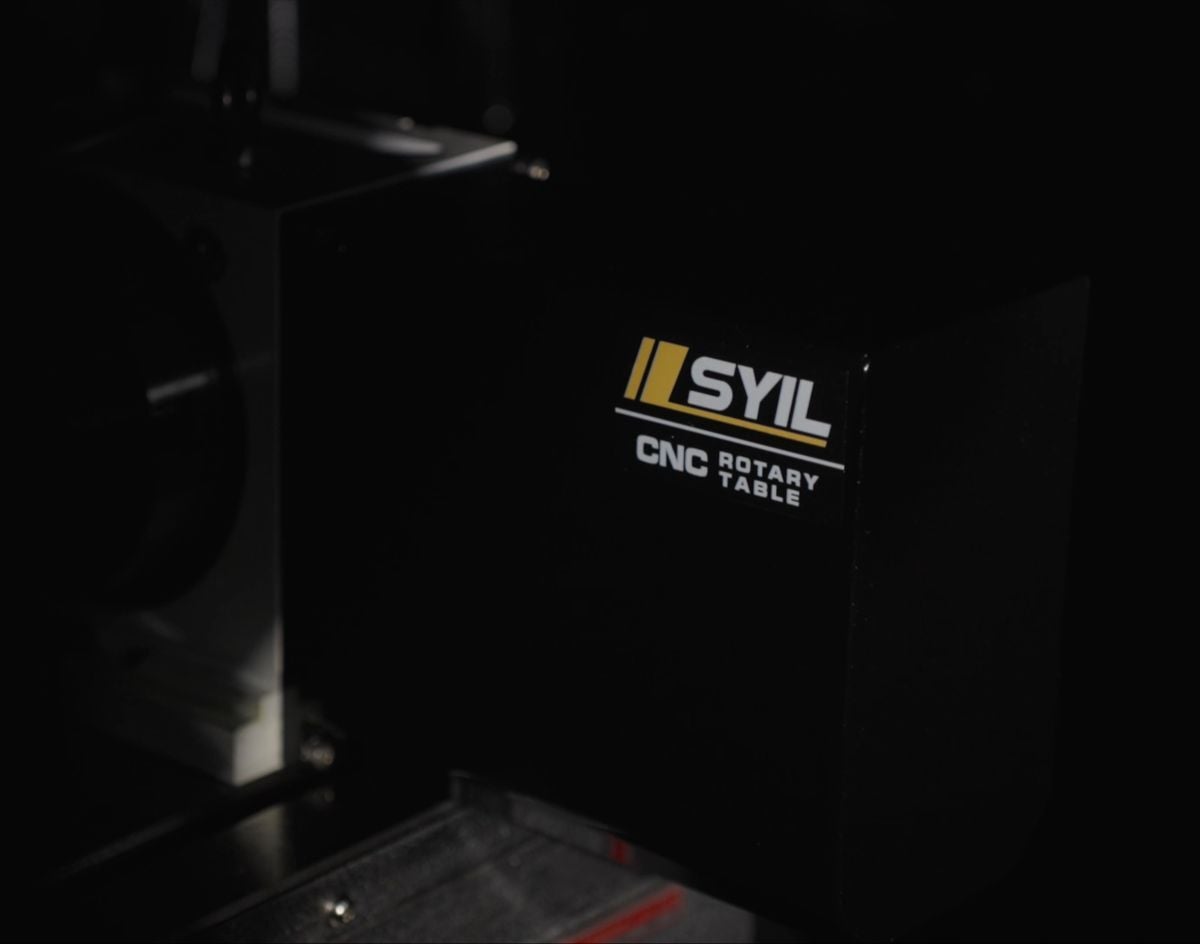

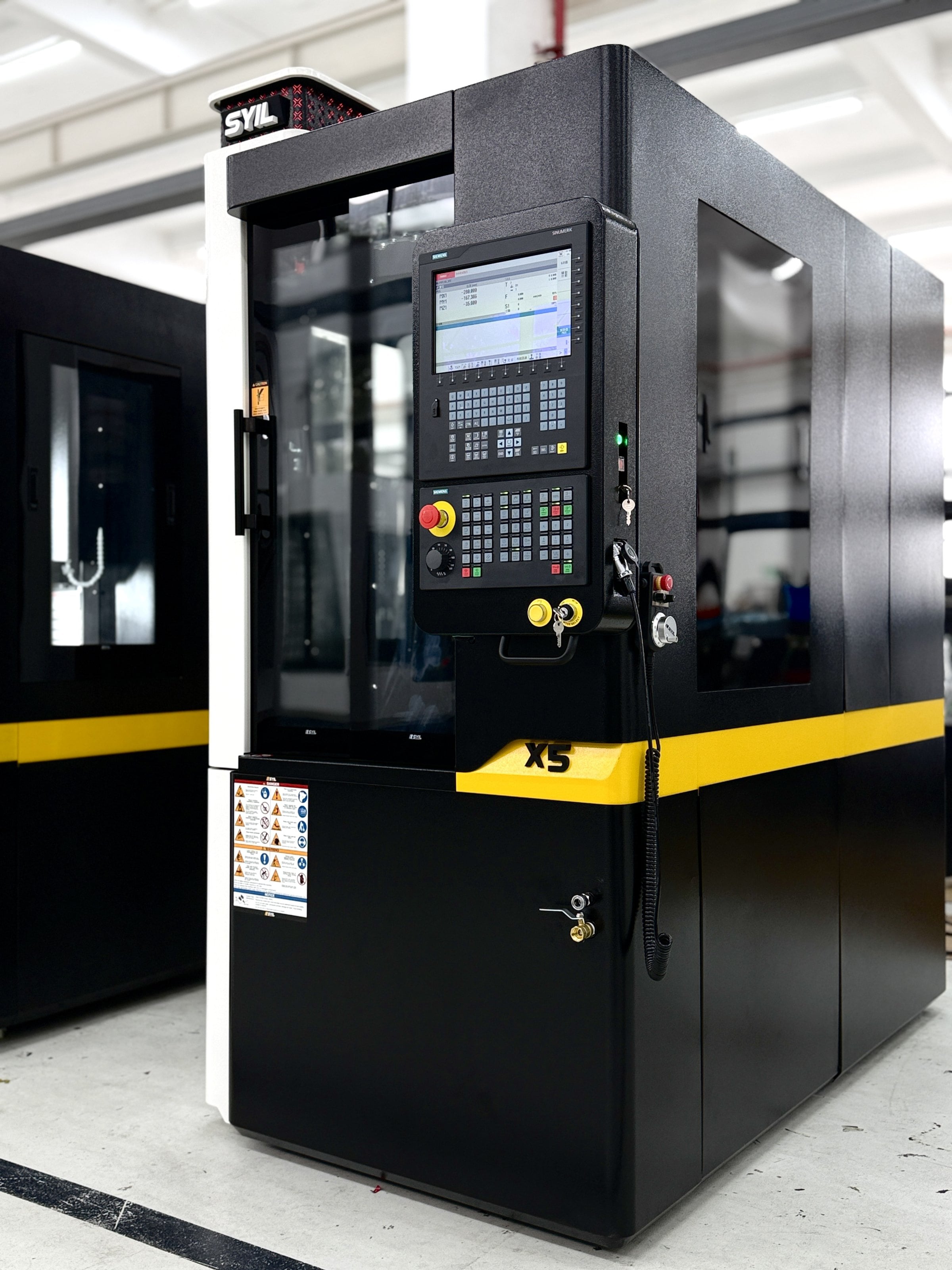

Vierte Achse
Optionale vierte Achse verfügbar

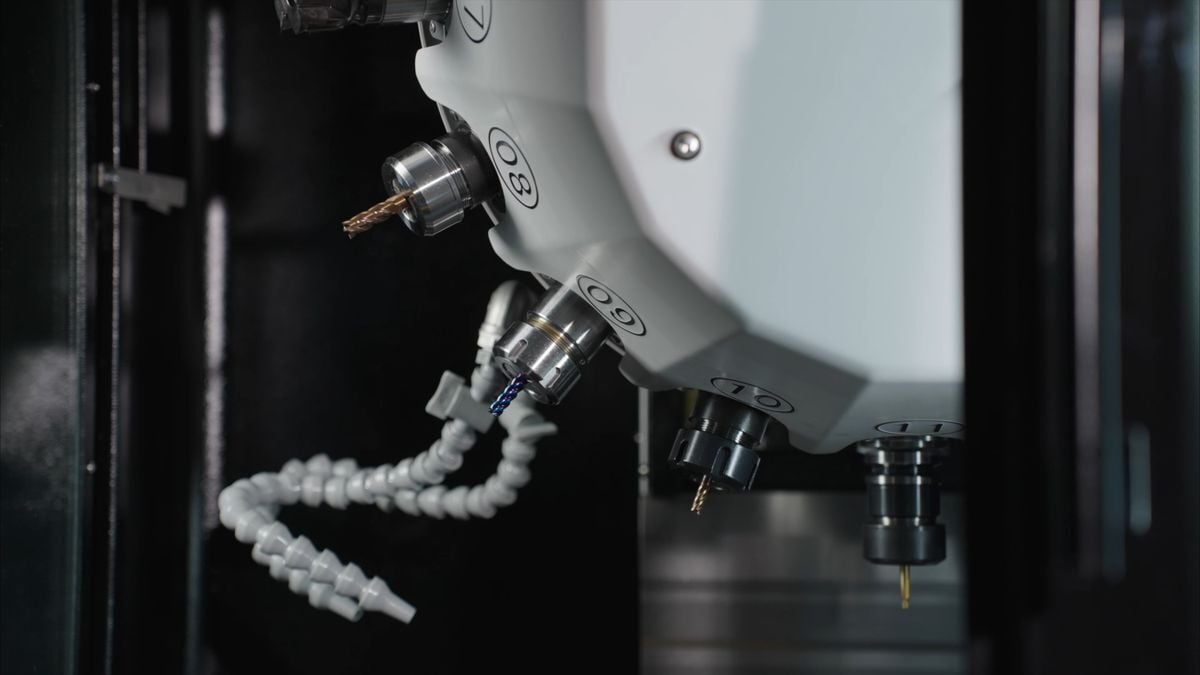

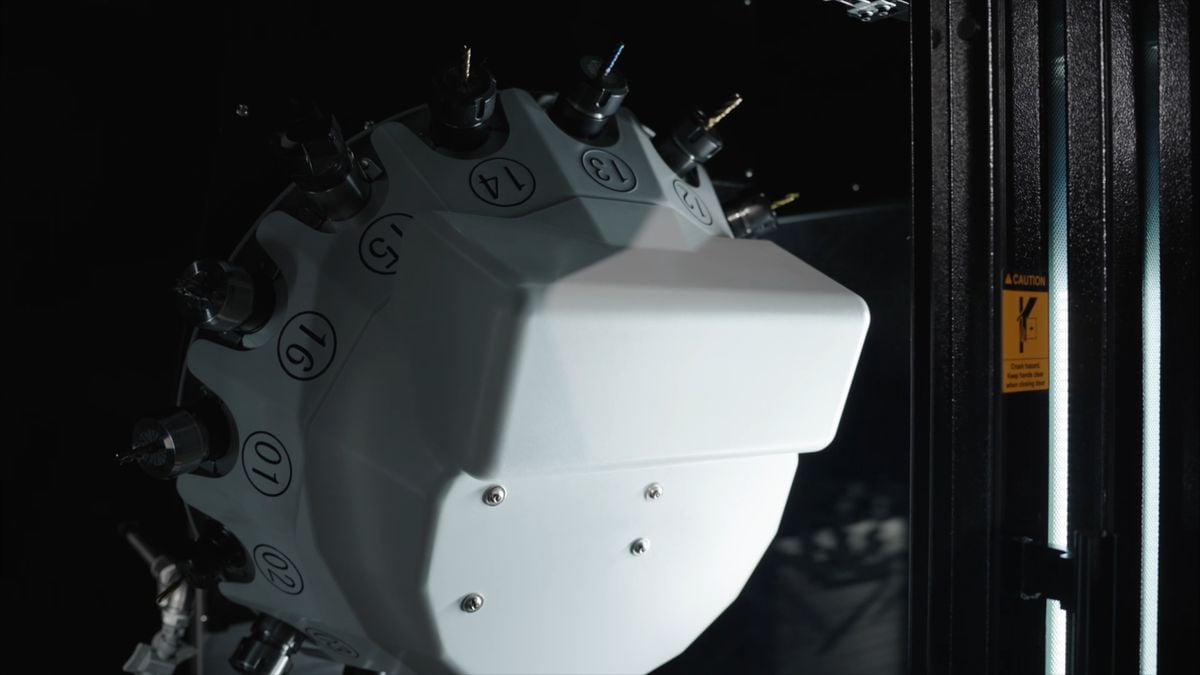

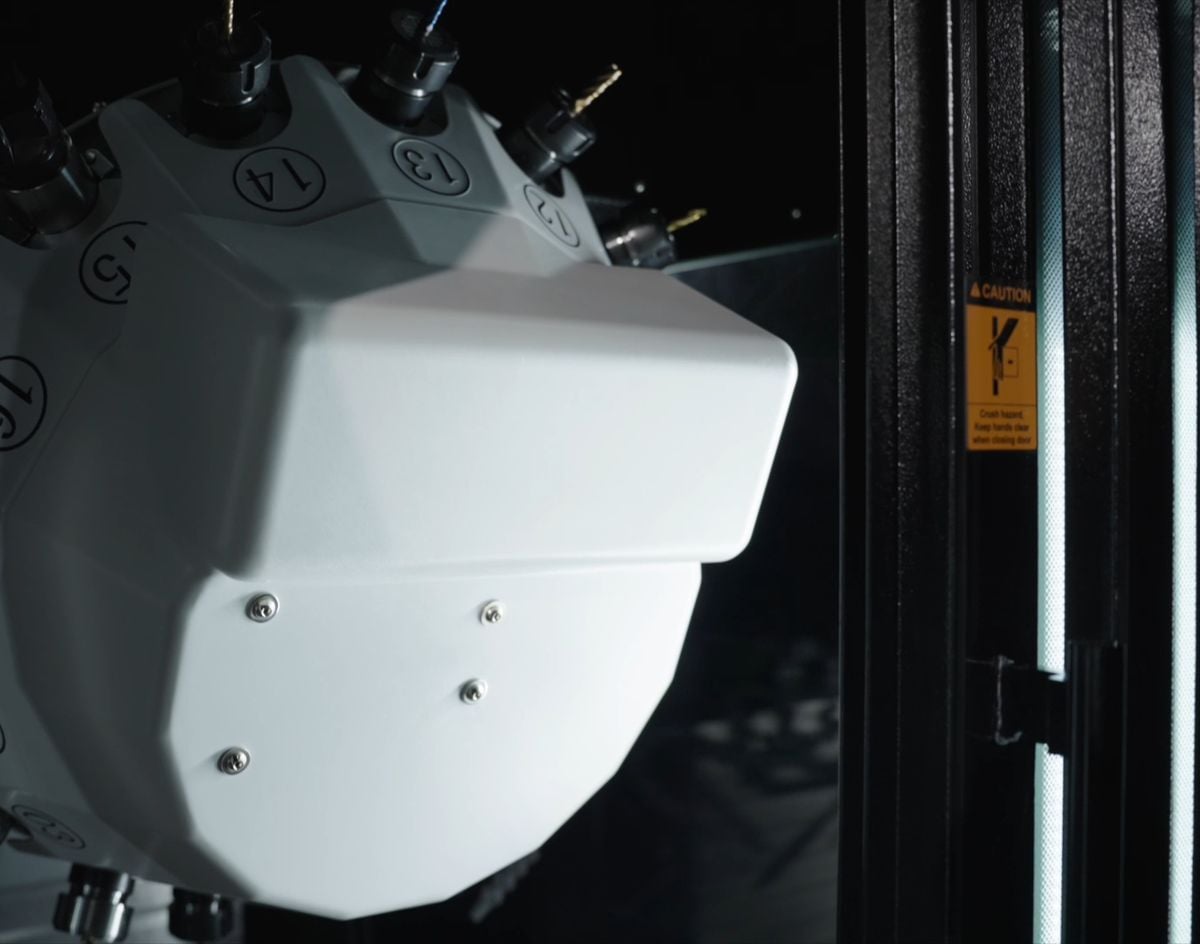

Hochgeschwindigkeits-Servo-Werkzeugwechsler
16 BT30 Magazinplätze
SYIL X5 Optionen
125mm.

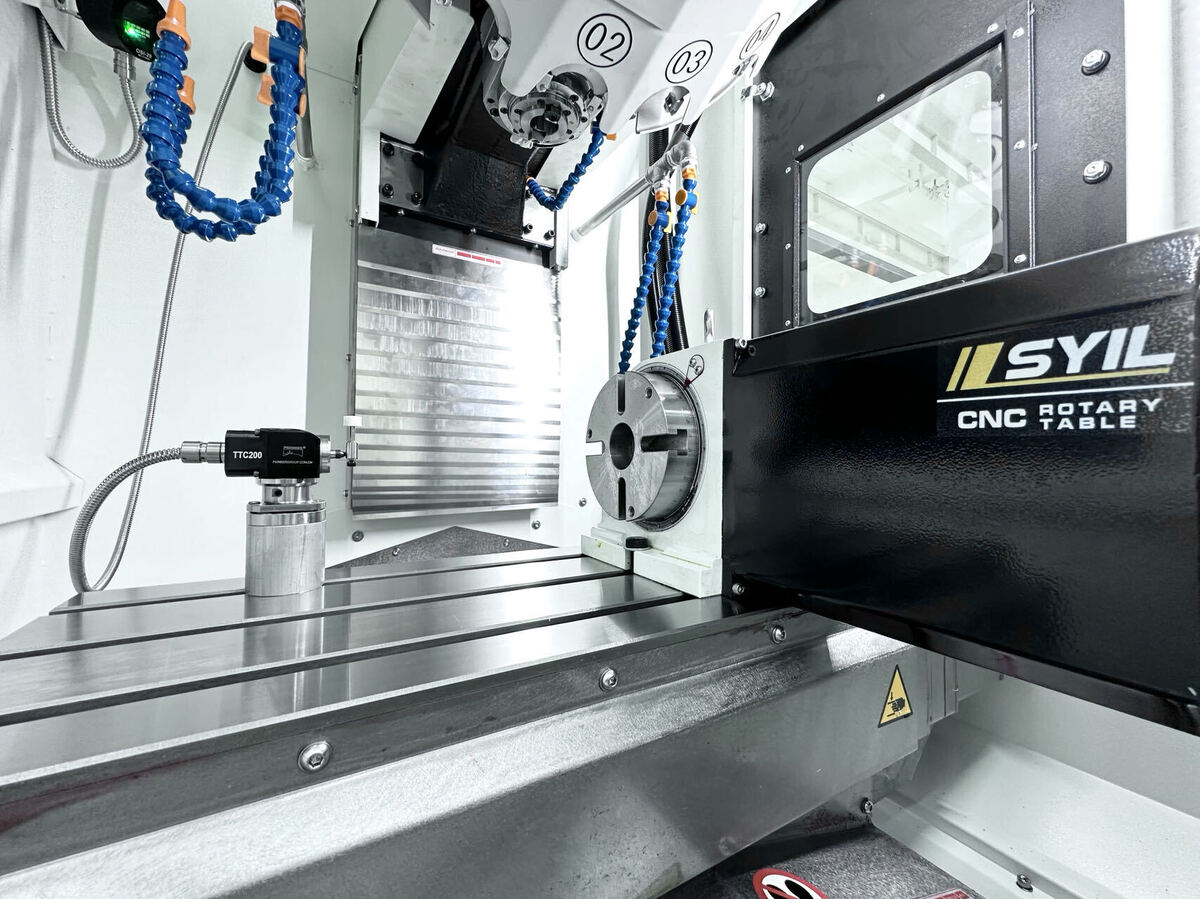

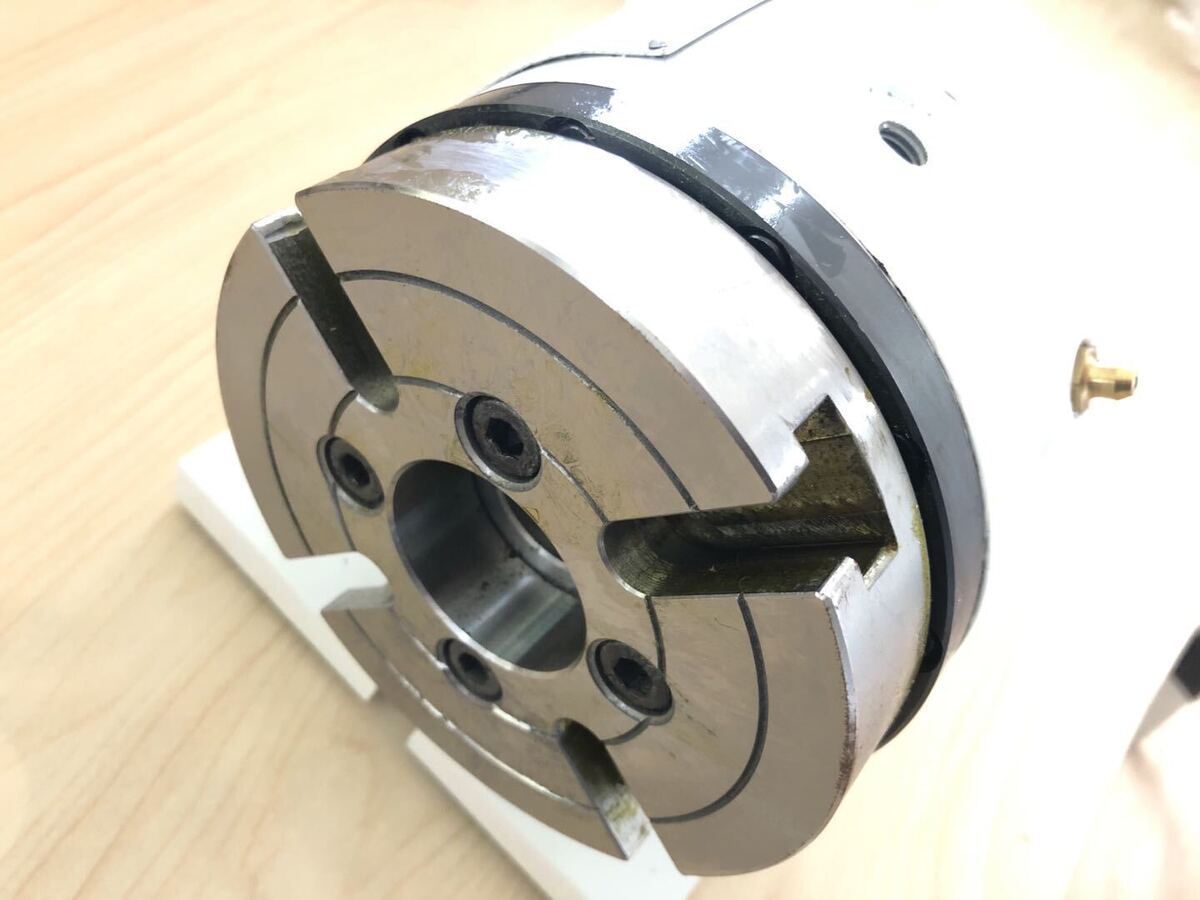

für NC-Rundtisch 125 mm.

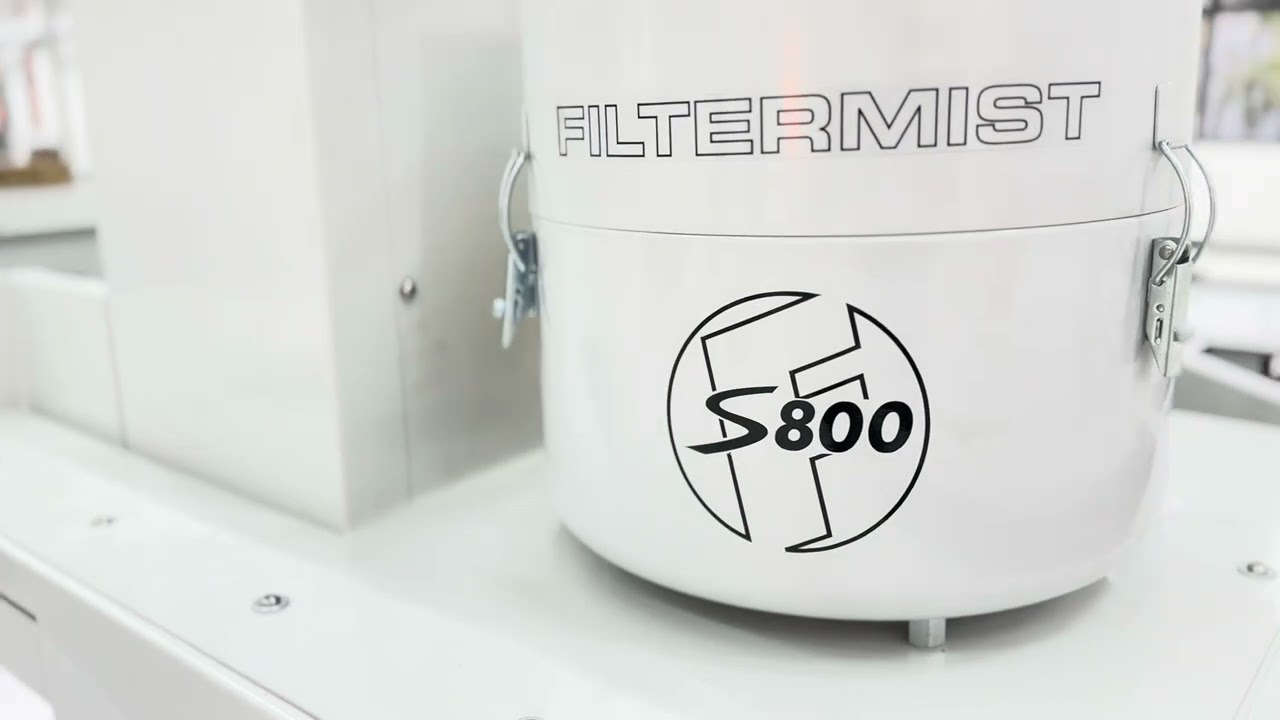

Ölnebelabscheider S200.

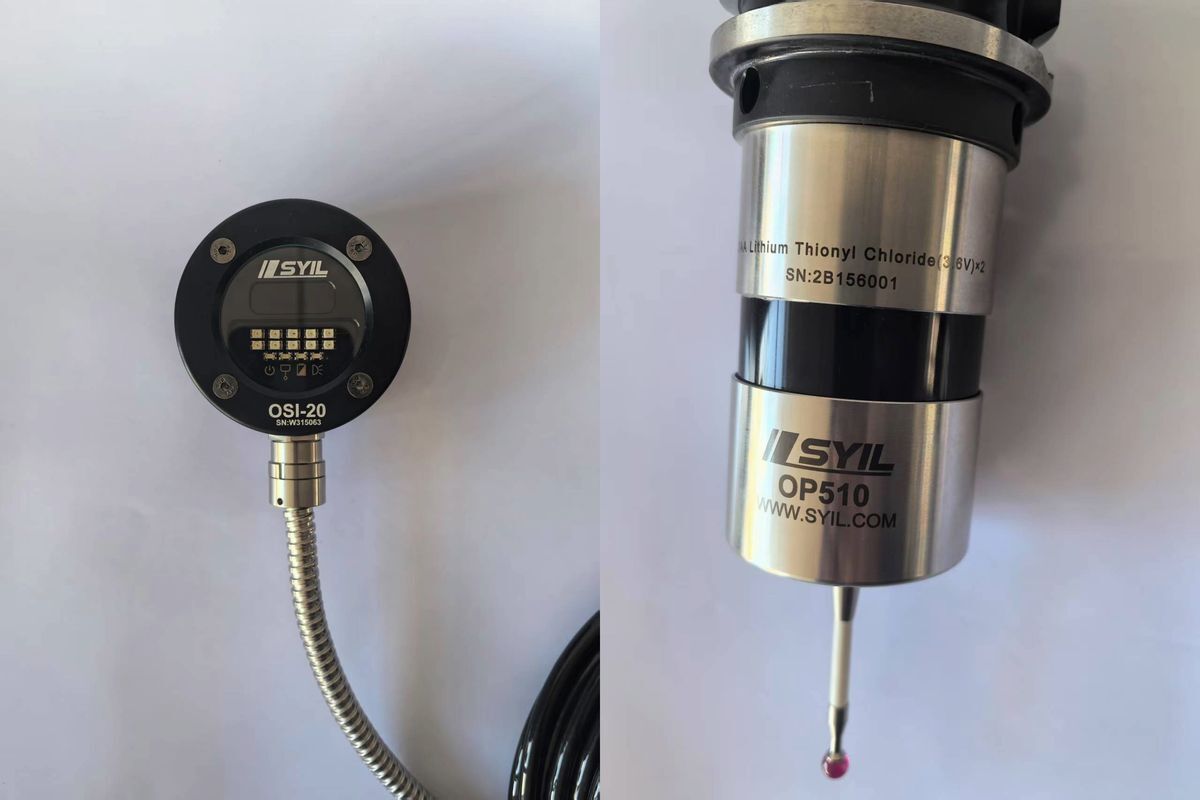

Funkausführung.

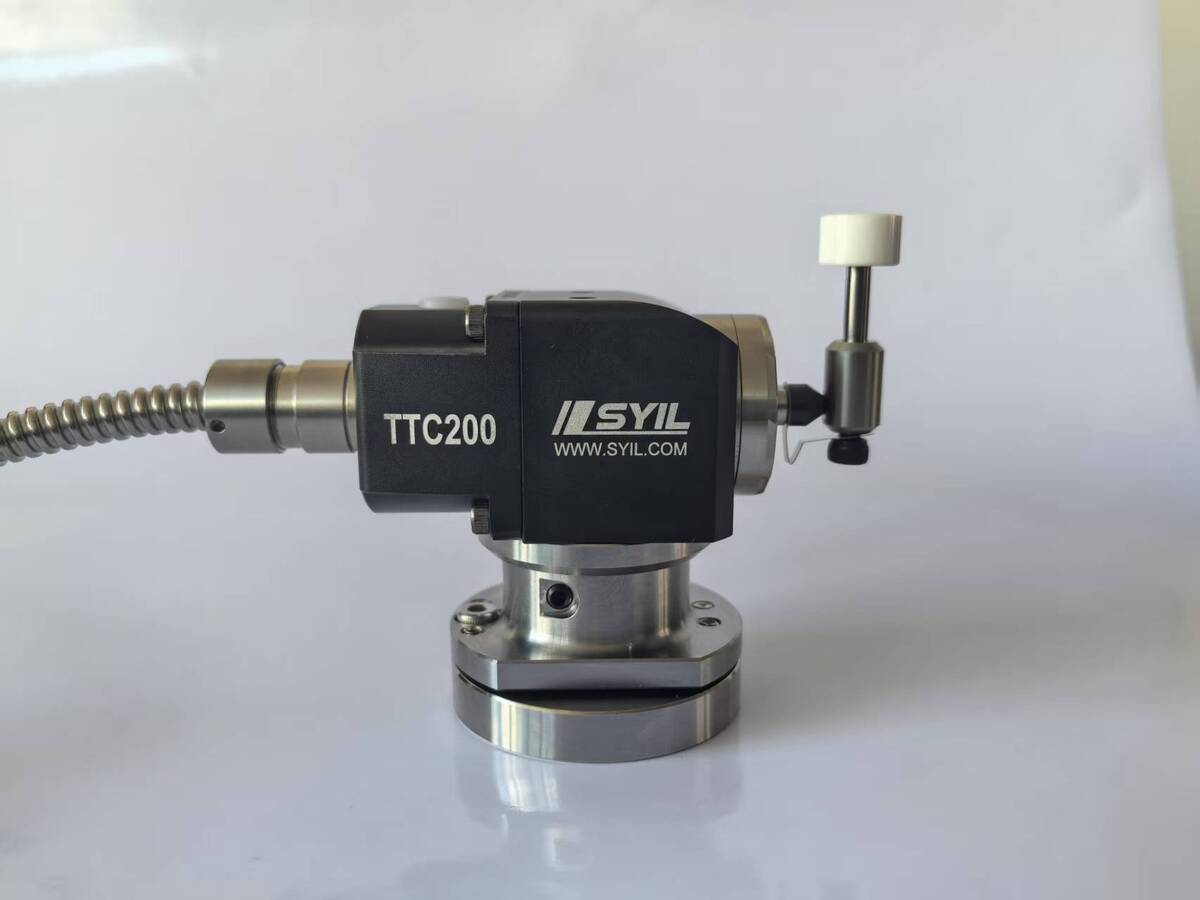

Kabelausführung TTC200.
Technische Daten
X5
X7
X9
X11
Entfernungen
X-Achse (mm)
300
400
760
1000
Y-Achse (mm)
260
300
500
500
Z-Achse (mm)
300
380
500
500
Abstand von der Spindelnase zur Tischplatte
150-450
150-530
100-600
110-610
Abstand zwischen Spindel und Säulenoberfläche
330
358
530
650
Tabelle
Tischgröße (mm)
560×260
700×300
860×500
1050×550
Tischbelastung (kg)
150
150
500
600
Tischfläche (Anzahl×Größe×Abstand in mm)
T-Schlitze 3×14×80
T-Schlitze 3×14×100
T-Schlitze 5×18×100
T-Schlitze 5×18×90
Spindel
Spindelkonus
BT30
BT30
BT40
BT40
Kraftantrieb
Direkt
Riemen
Riemen
Riemen
Max. Spindeldrehzahl (U/min)
20,000
12,000
10,000 (12,000 optional)
10,000
Vorschub
Eilgang (mm / min)
30,000
30,000
30,000
30,000
Schnittvorschub (mm / min)
10,000
10,000
10,000
10,000
Automatischer Werkzeugwechsler
Typ
Rad
Arm
Arm
Arm
Werkzeughalter
BT30
BT30
BT40
BT40
Speicherkapazität für Werkzeuge
16
16
24
24
Max. Werkzeugdurchmesser (mm)
63
63
125
120
Max. Werkzeuglänge (mm)
200
200
240
300
Max. Werkzeuggewicht (kg)
3
3
7
7
Werkzeug zu Werkzeug (s)
1
1.5
2
2.5
Sonstige Daten
Maschinengewicht (kg)
2180
2200
5000
7000
Maschinenabmessungen L x B x H (mm)
Stellfläche inkl. Kühlmitteltank und Steuerung
Stellfläche inkl. Kühlmitteltank und Steuerung
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min./max. Luftdruck (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Kühlmitteltankvolumen (l)
80
80
130
240
