Verarbeitungskapazität
Futtergröße
200 mm
Max. Schaukeldurchmesser über Bett
ø550 mm
Max. Schwenkdurchmesser über Schlitten
ø290 mm (mit Y-Achse: 200 mm)
Max. Werkstücklänge
500 mm (mit Y-Achse: 530 mm, mit Gegenspindel: 450 mm)
Max. Werkstückdurchmesser
ø380 mm
.png)
Spindel
Max. Geschwindigkeit
4000 U/min
Spindelnase
A2-6
Spindelbohrungsdurchmesser
ø63 mm
Durchmesser der durchgehenden Spindelbohrung
ø52 mm
Spindelleistung
11/15kW
Mindest. Indexierung der C-Achse
0.001°
Gegenspindel
Spannfuttergröße
150 mm
Geschwindigkeit/Höchstgeschwindigkeit
1750/6000 U/min
Spindelnase
A2-5
Spindelbohrungsdurchmesser
ø56 mm
Durchmesser der durchgehenden Spindelbohrung
ø45 mm
Spindelleistung
11kW
Reisen
530 mm
Eilgang
30m/min
Werkzeughalter
Typ
Revolver mit angetriebenen Werkzeugen
Werkzeuge
12
Mindest. Werkzeug zu Werkzeug
0,2 Sekunden
Max. Werkzeug zu Werkzeug
0,5 Sekunden
Maximale Werkzeugschaftgröße
25x25 mm
Maximaler Werkzeugschaftdurchmesser
ø40 mm
Max. Geschwindigkeit der angetriebenen Werkzeuge
5000 U/min
Angetriebenes Werkzeugmodell
BMT55
Reisen
X Eilgang
30m/min
Z Eilgang
30m/min
Y-Eilgang
15m/min
X-Reisewege
190+10 mm
Z-Verfahrwege
550 mm (mit Y-Achse: 490+-50 mm)
Reitstock
Verfahrwege vom Reitstock zum Werkstück
465 mm (mit Y-Achse: 500 mm)
Eilgang des Reitstocks
30m/min
Hülsenkonus
MT4
Dimensionen und Gewicht
Abmessungen (L B H)
2500 x 1720 x 1740 mm (mit Y-Achse: 2680x1750x1850 mm, mit Gegenspindel: 2680x1750x1850mm)
Nordwest
4000kg
Die hochproduktive Drehmaschine

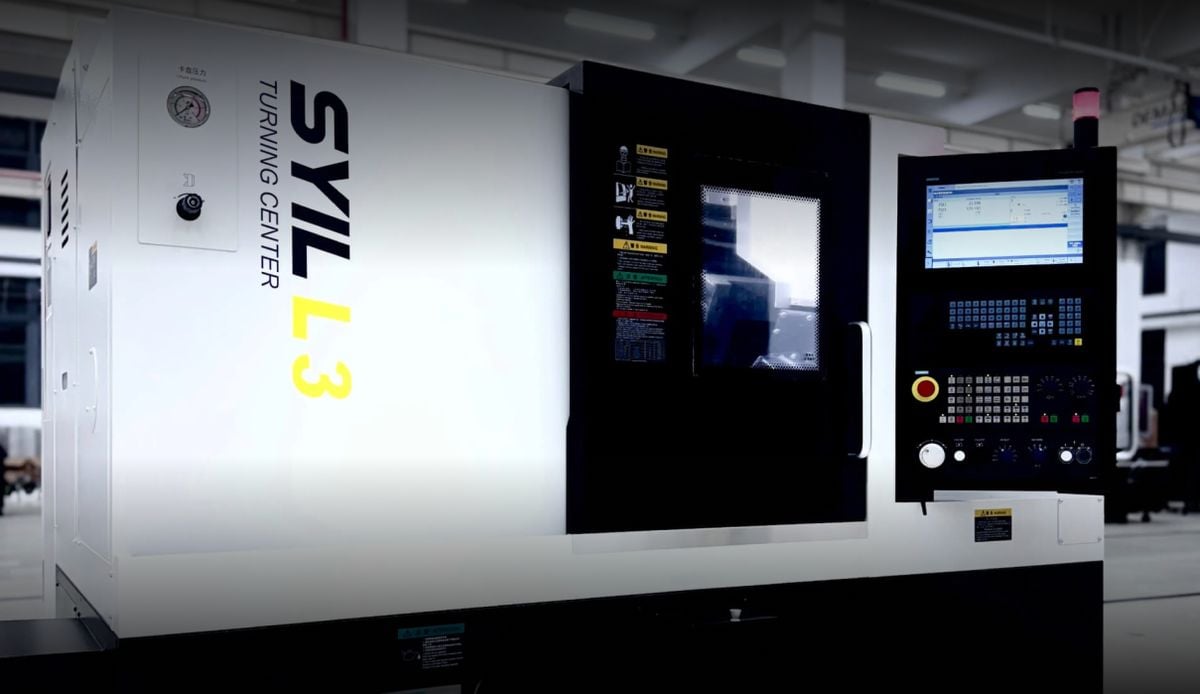

Das SYIL L3-Drehzentrum mit angetriebenen Werkzeugen für die hochproduktive CNC-Bearbeitung von kleinen und mittleren Werkstücken.
.png)

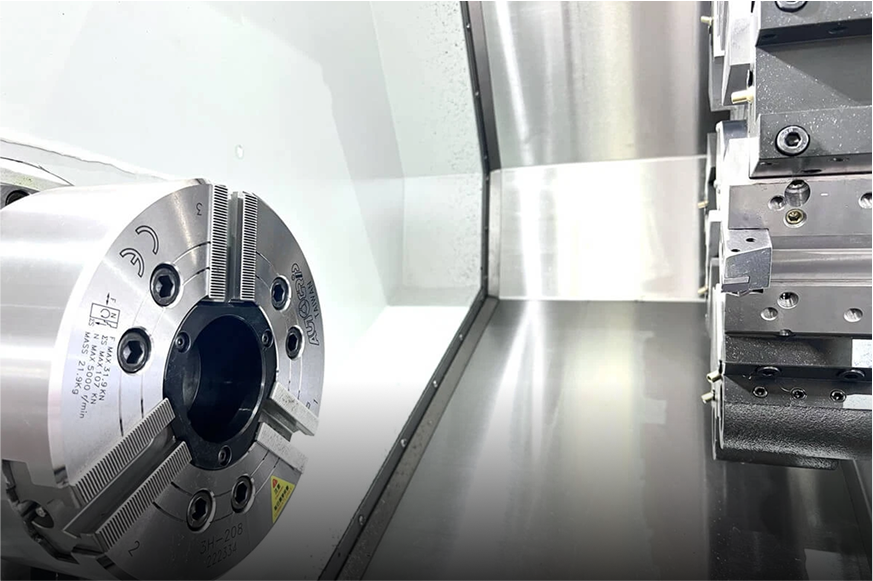

Optionaler SAUTER-Servorevolver
5000 U/min Elektrowerkzeug-Spindelgeschwindigkeit

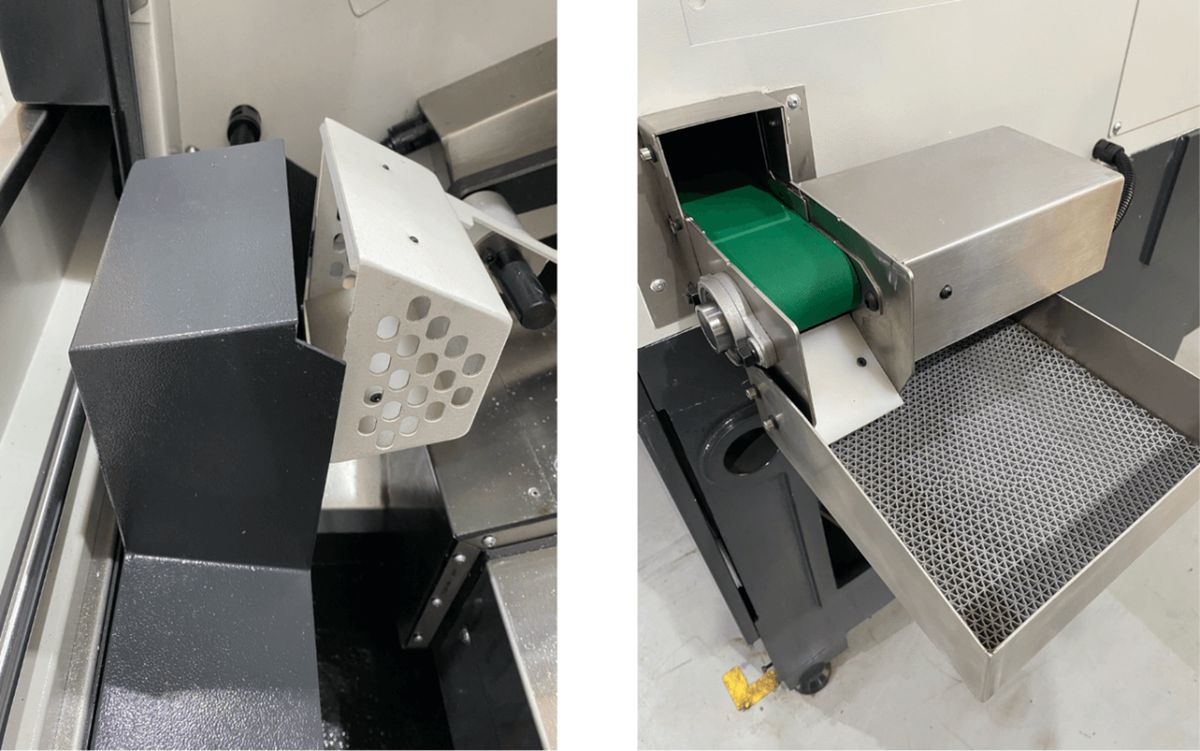

SYIL L3 Optionen

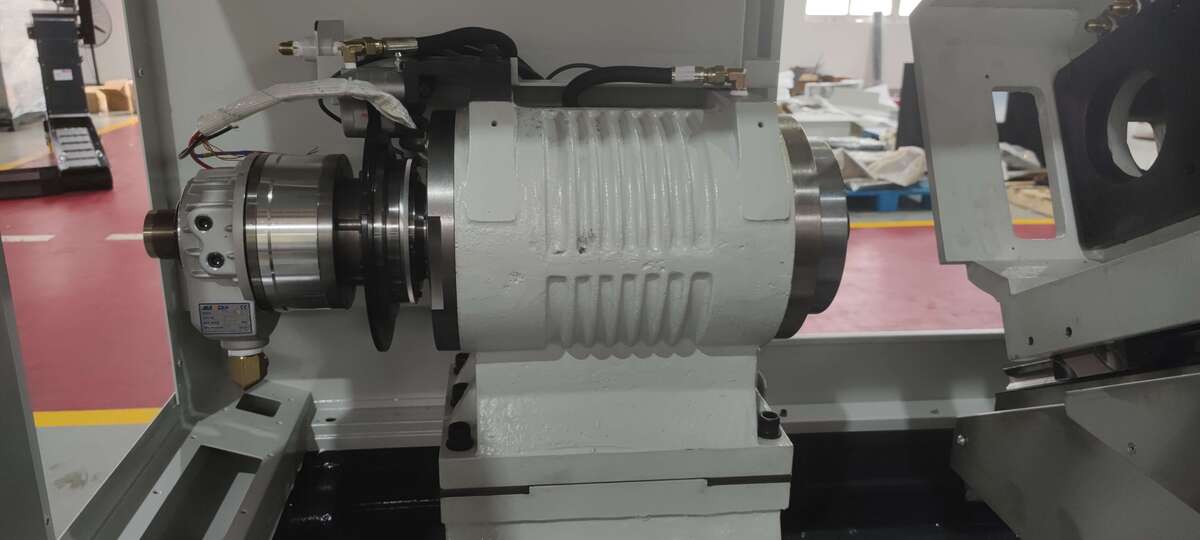

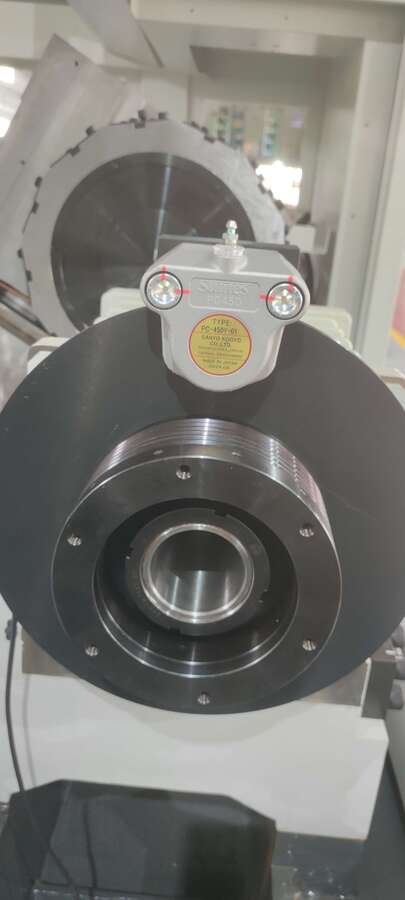

150-mm-Gegenspindelfutter, 6000 U/min.

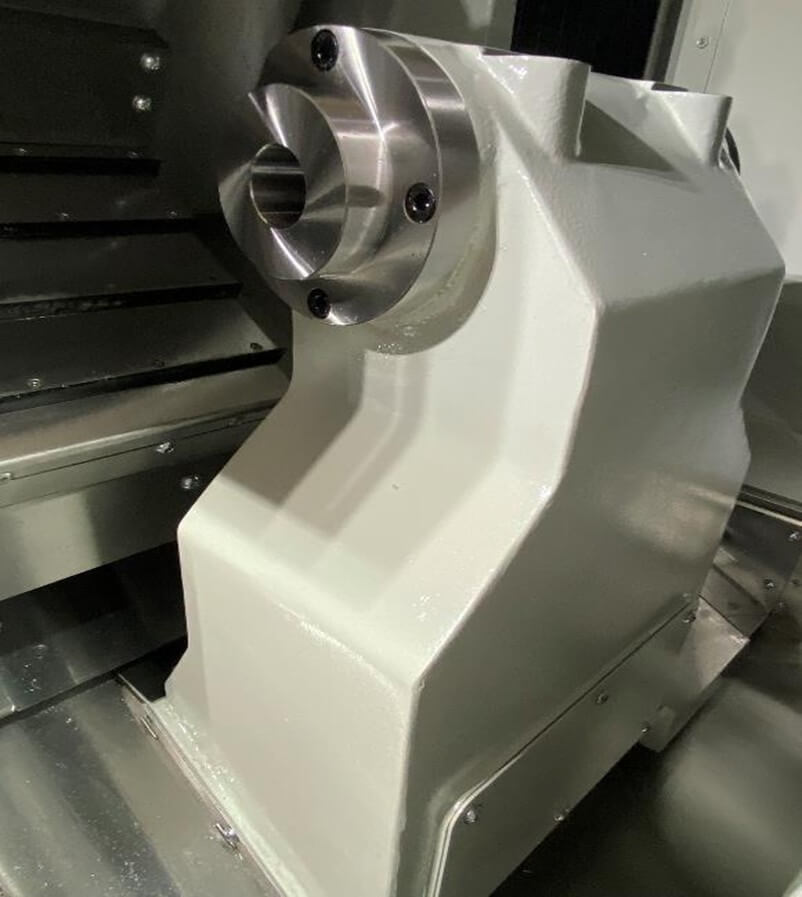

Inklusive eigenem Bildschirm für die Reitstockbewegung.

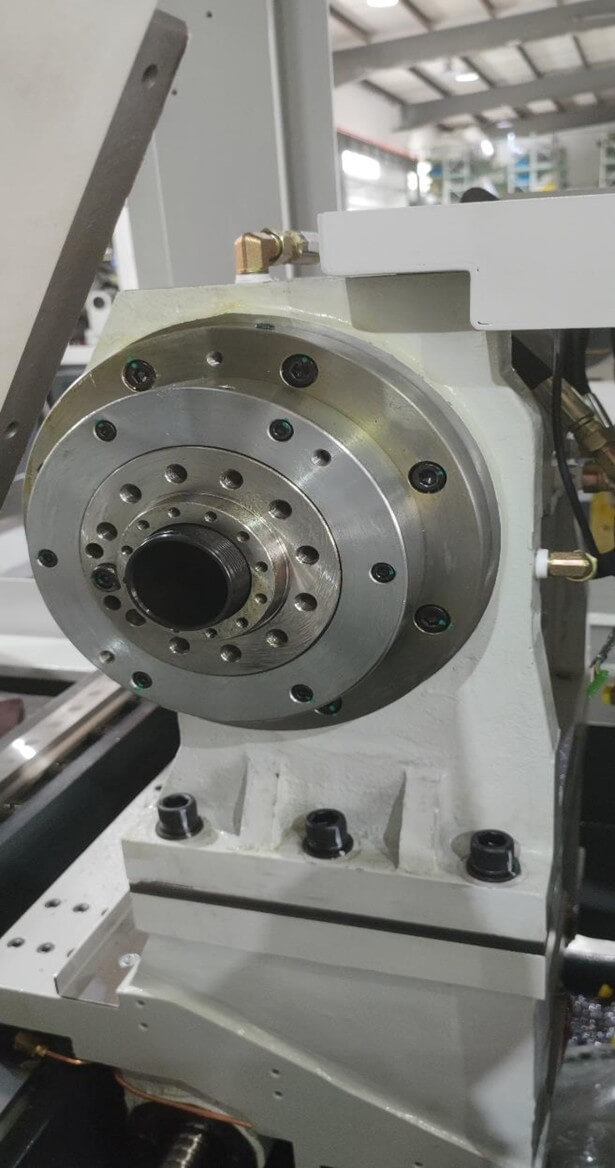

Programmierbarer Reitstock inklusive eigenem Bildschirm.

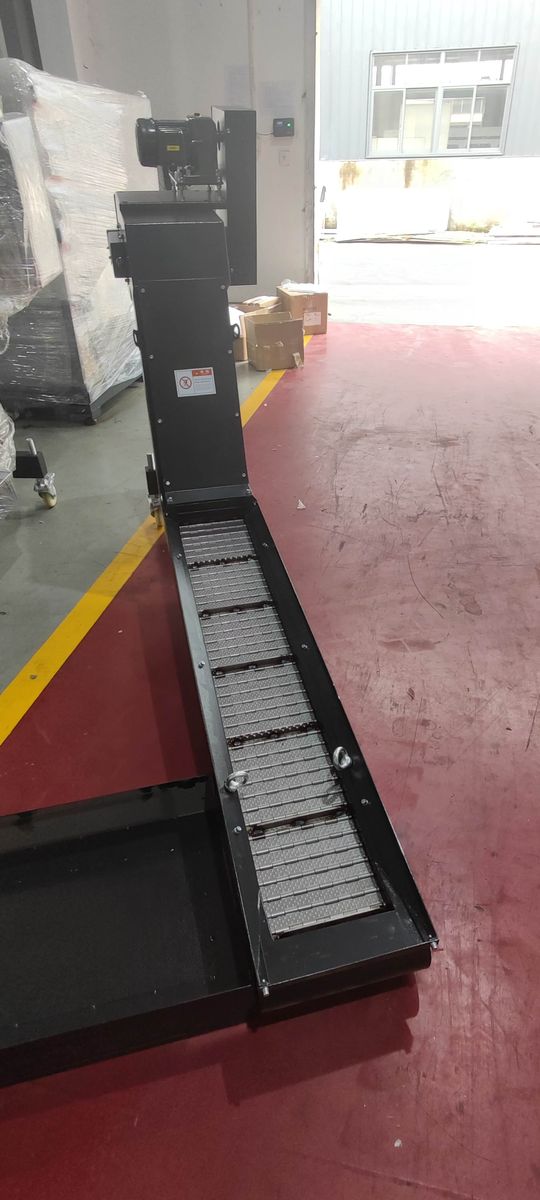

inkl. Spänewagen.

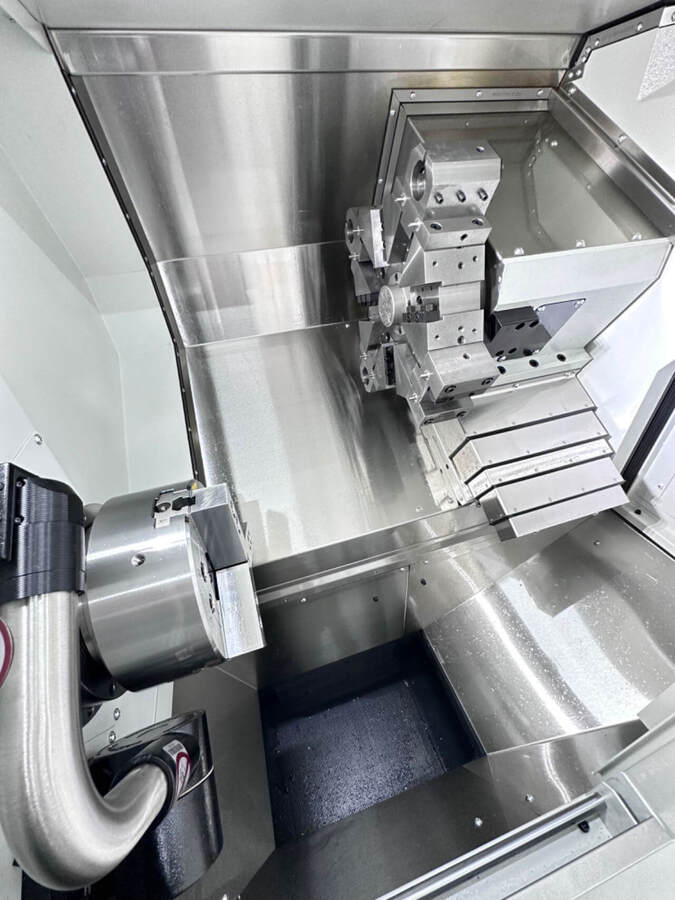

Renishaw.
für die L3.

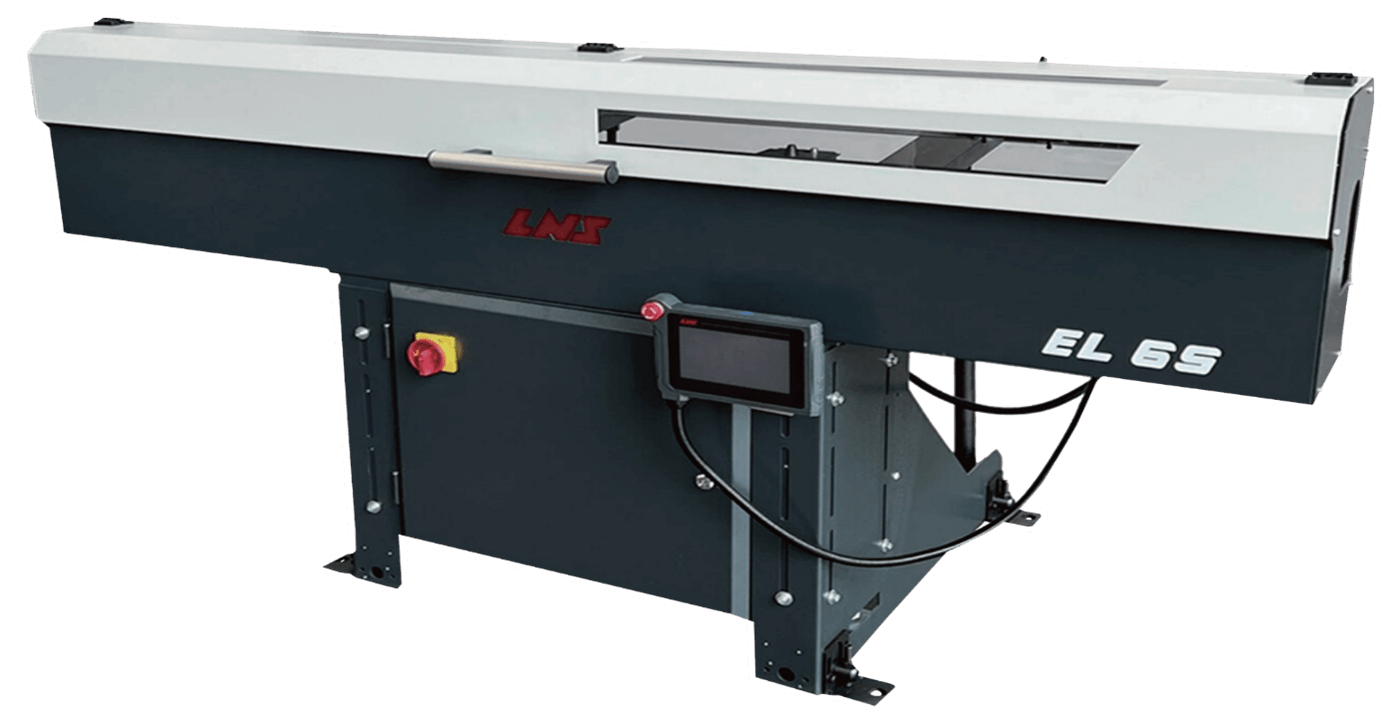

LNS EL65.
L3.
Technische Daten
L2
L3
L4
Verarbeitungskapazität
Größe des Futters (")
8
8
10
Max. Schwenkdurchmesser über Bett (mm)
ø510
ø550
ø630
Max. Schwenkdurchmesser über Schlitten (mm)
ø260
ø290/ø200
ø330
Max. Werkstücklänge (mm)
300
500/530/450
800/1100/1500
Max. Werkstückdurchmesser (mm)
ø380
ø380
ø520
Spindel
Maximale Drehzahl (U/min)
4000
4000
3500
Spindelnase
A2-6
A2-6
A2-8
Durchmesser der Spindelbohrung (mm)
ø66
ø63
ø91
Bohrungsdurchmesser der Spindel (mm)
ø52
ø52
ø75
Leistung der Spindel (kW)
11
11
15
Mindestindexierung der C-Achse (°)
---
0.001
---
Gegenspindel
Größe des Futters (")
---
6
---
Drehzahl / Maximale Drehzahl (U/min)
---
1750/6000
---
Spindelnase
---
A2-5
---
Durchmesser der Spindelbohrung (mm)
---
ø56
---
Bohrungsdurchmesser der Spindel (mm)
---
ø45
---
Leistung der Spindel (kW)
---
11
---
Fahrten (m)
---
530
---
Eilgang (m/min)
---
30
---
Verfahrwegn
X Eilgang (m/min)
30
30
30
Z Eilgang (m/min)
30
30
30
Y Eilgang (m/min)
---
15
---
X Verfahrwege (mm)
200
190+10
260+10
Z Verfahrwege (mm)
360
550 (490+-50)
850/1150/1550
Werkzeughalter
Typ
Servo-Revolver
Kraftrevolver
Servo-Revolverkopf
Werkzeuge
8/12
12
12
Größe des Werkzeugschaftes (mm)
25x25
25x25
25x25
Durchmesser des Werkzeugschaftes (mm)
ø40
ø40
ø40
Minimum Werkzeug zu Werkzeug (s)
0.28
0.2
0.2
Maximum Werkzeug zu Werkzeug (s)
0.4
0.5
0.5
Maximale Drehzahl des Werkzeugs (U/min)
---
5000
5000
Live-Tooling-Modell
---
BMT55
BMT55
Leitwerk
Verfahrwege vom Reitstock zum Stück (mm)
---
465/500
---
Reitstock Eilgang (m/min)
---
30
10
Hülsenkonus
---
MT4
MT5
Andere Daten
Gewicht der Maschine (kg)
3050
4000
6200/6800/7220
Maschine
1775x1600x1690
2500x1720x1740
(3522/3872/3992) X 1982 X 1772
L x B x H (mm)
---
---
---
mit Y-Achse (mm)
---
2680x1750x1850
---
mit Gegenspindel (mm)
---
2680x1750x1850
---
