Bearbeitungskapazität
Futtergröße:
250 mm
Maks. diameter ayunan di atas tempat tidur
ø630 mm
Max. Umlaufdurchmesser über Schlitten
ø330 mm
Maks. panjang benda kerja
800 mm (1100 mm / 1500 mm)
Max. Werkstückdurchmesser
ø520 mm
.png)
Spindel
Maks. kecepatan
3500 rpm
Spindelnase:
A2-8
Diameter lubang spindel
ø91 mm
Melalui diameter lubang spindel:
ø75 mm
Spindelleistung:
15/18,5 kW

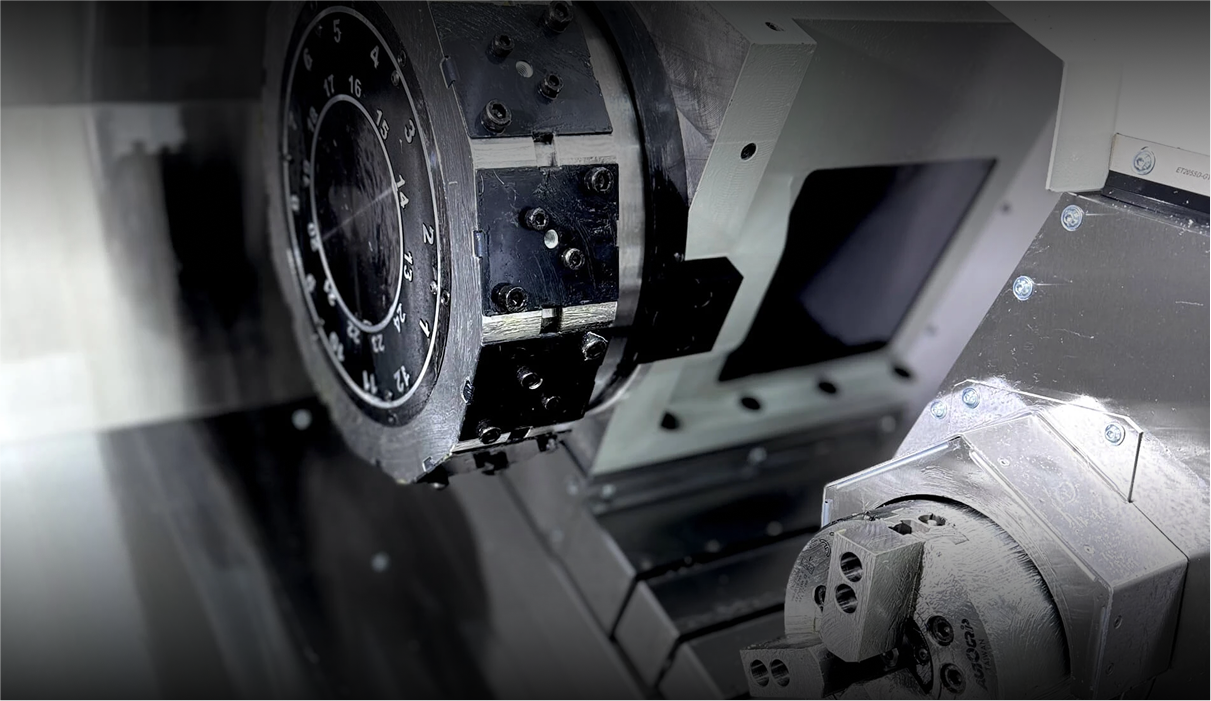

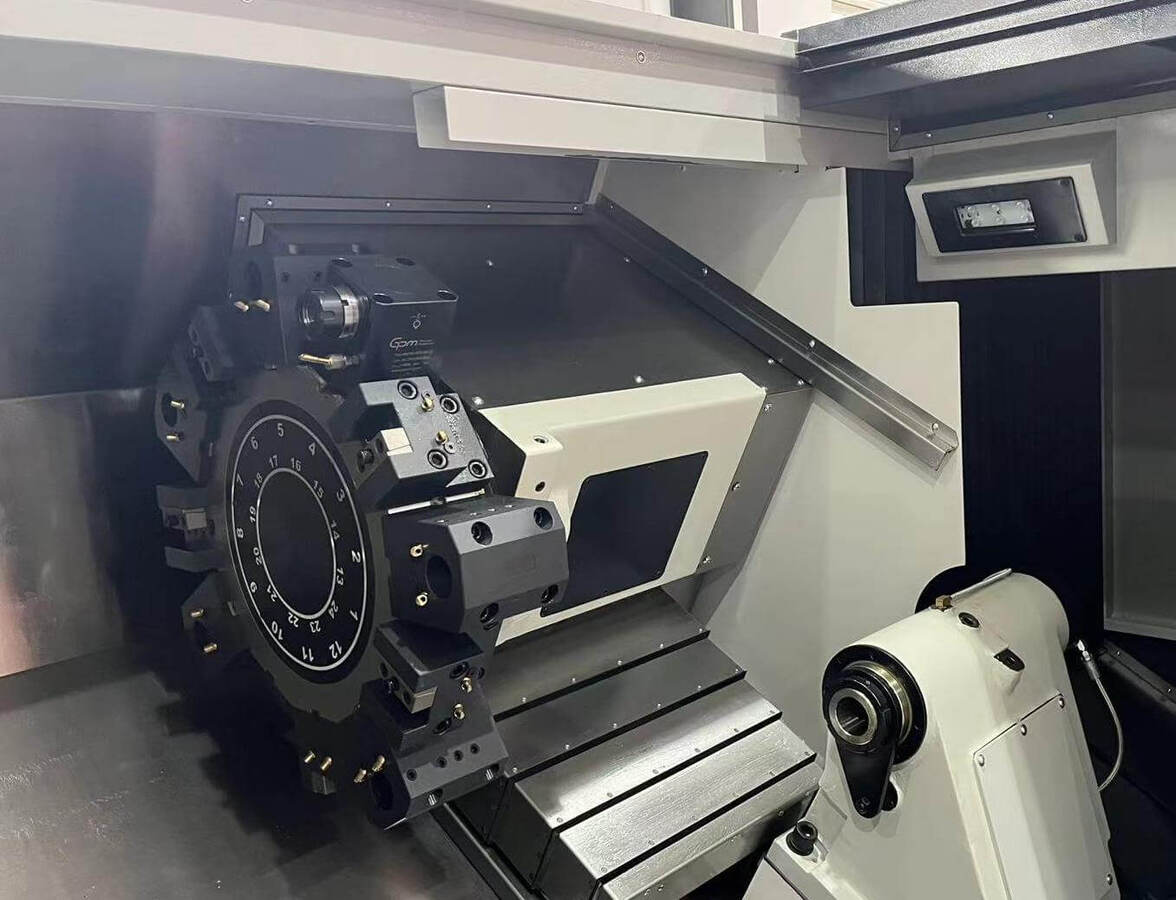

Werkzeughalter
Tipe
Servorevolver
Alat
12
Min. Alat ke Alat
0.2 s
Max. Alat ke Alat
0.5 s
Ukuran betis pahat maksimum
25x25 mm
Diameter tangkai pahat maksimum:
ø40 mm
Max. Kecepatan Perkakas Langsung
5000 rpm
Model Perkakas Langsung
BMT55
Verfahrwege
X-Eilgang:
30 m/min
Z-Eilgang:
30 m/min
X Perjalanan
260 + 10 mm
Perjalanan Z
850 mm (1150 mm/ 1550 mm)
Reitstock
Lintasan Cepat Stok Ekor
10 m/min
Lengan lancip:
MT5
Abmessungen und Gewicht
Abmessungen (LxBxH)
2500x1720x1740 mm
Gewicht
6200 kg/ 6800 kg/ 7220 kg

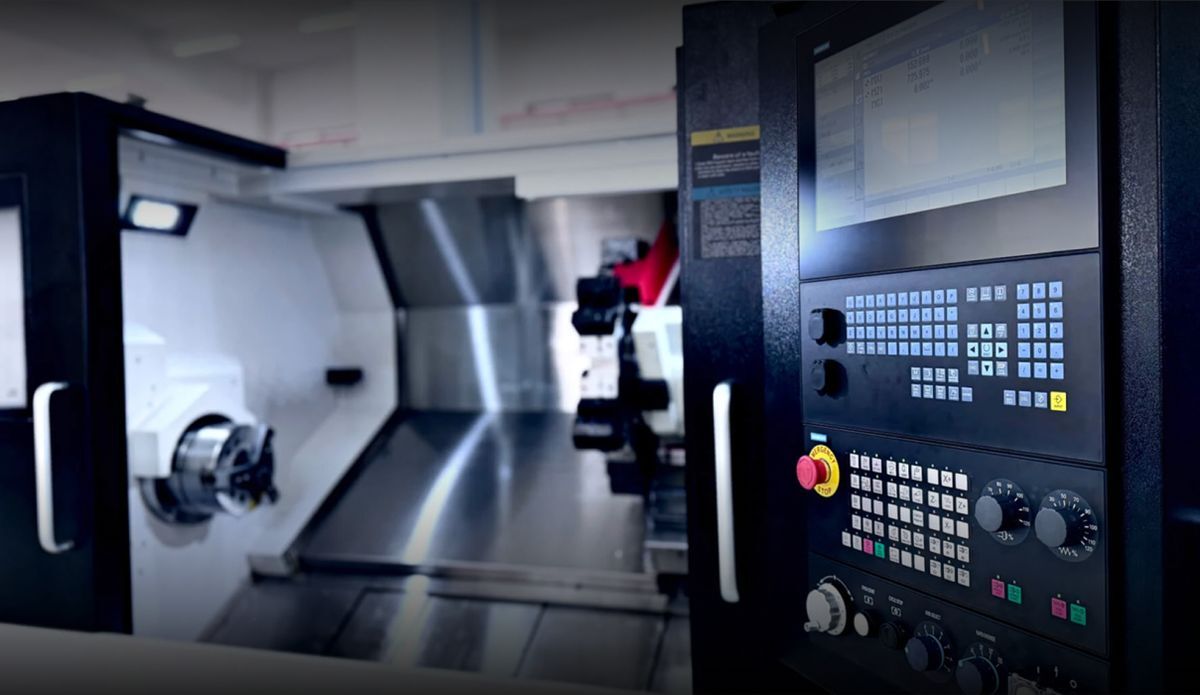

Die Hochproduktiv-Drehmaschine

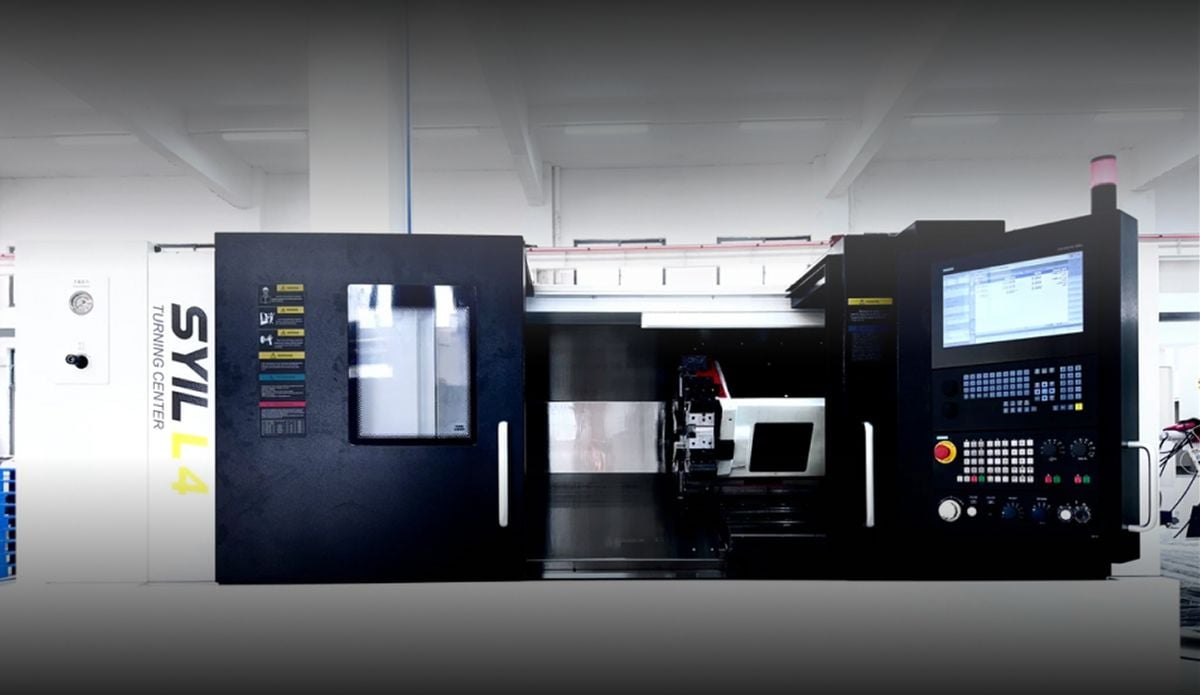

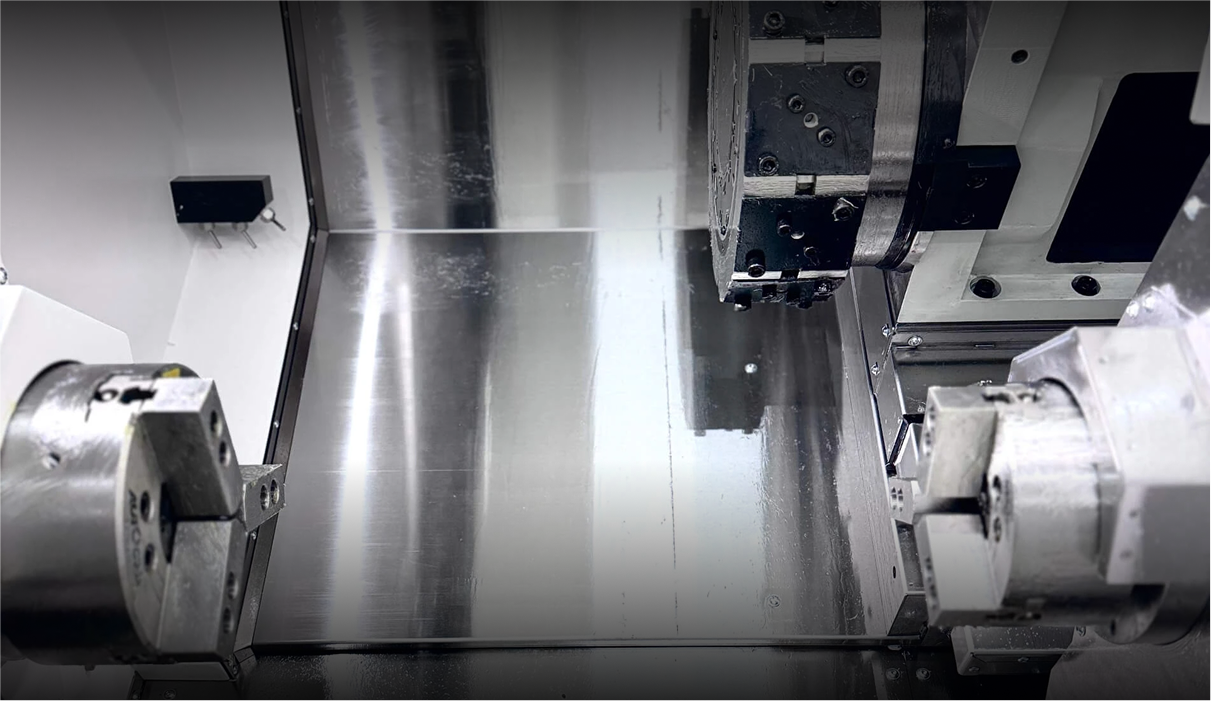

Drehzentrum SYIL L4: Hochleistungs-CNC-Bearbeitung großer Teile.
.png?width=5760&name=Mask%20group%20(58).png)
.png)

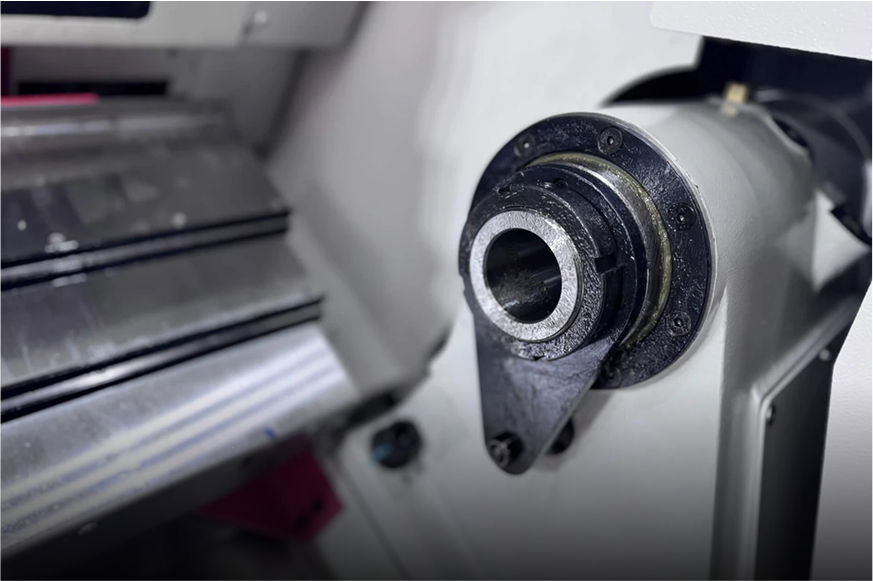

Hochgeschwindigkeits-Servospindeleinheit
Technische Daten
L2
L3
L4
Verarbeitungskapazität
Größe des Futters (")
8
8
10
Max. Schwenkdurchmesser über Bett (mm)
ø510
ø550
ø630
Max. Schwenkdurchmesser über Schlitten (mm)
ø260
ø290/ø200
ø330
Max. Werkstücklänge (mm)
300
500/530/450
800/1100/1500
Max. Werkstückdurchmesser (mm)
ø380
ø380
ø520
Spindel
Maximale Drehzahl (U/min)
4000
4000
3500
Spindelnase
A2-6
A2-6
A2-8
Durchmesser der Spindelbohrung (mm)
ø66
ø63
ø91
Bohrungsdurchmesser der Spindel (mm)
ø52
ø52
ø75
Leistung der Spindel (kW)
11
11
15
Mindestindexierung der C-Achse (°)
---
0.001
---
Gegenspindel
Größe des Futters (")
---
6
---
Drehzahl / Maximale Drehzahl (U/min)
---
1750/6000
---
Spindelnase
---
A2-5
---
Durchmesser der Spindelbohrung (mm)
---
ø56
---
Bohrungsdurchmesser der Spindel (mm)
---
ø45
---
Leistung der Spindel (kW)
---
11
---
Fahrten (m)
---
530
---
Eilgang (m/min)
---
30
---
Verfahrwegn
X Eilgang (m/min)
30
30
30
Z Eilgang (m/min)
30
30
30
Y Eilgang (m/min)
---
15
---
X Verfahrwege (mm)
200
190+10
260+10
Z Verfahrwege (mm)
360
550 (490+-50)
850/1150/1550
Werkzeughalter
Typ
Servo-Revolver
Kraftrevolver
Servo-Revolverkopf
Werkzeuge
8/12
12
12
Größe des Werkzeugschaftes (mm)
25x25
25x25
25x25
Durchmesser des Werkzeugschaftes (mm)
ø40
ø40
ø40
Minimum Werkzeug zu Werkzeug (s)
0.28
0.2
0.2
Maximum Werkzeug zu Werkzeug (s)
0.4
0.5
0.5
Maximale Drehzahl des Werkzeugs (U/min)
---
5000
5000
Live-Tooling-Modell
---
BMT55
BMT55
Leitwerk
Verfahrwege vom Reitstock zum Stück (mm)
---
465/500
---
Reitstock Eilgang (m/min)
---
30
10
Hülsenkonus
---
MT4
MT5
Andere Daten
Gewicht der Maschine (kg)
3050
4000
6200/6800/7220
Maschine
1775x1600x1690
2500x1720x1740
(3522/3872/3992) X 1982 X 1772
L x B x H (mm)
---
---
---
mit Y-Achse (mm)
---
2680x1750x1850
---
mit Gegenspindel (mm)
---
2680x1750x1850
---
