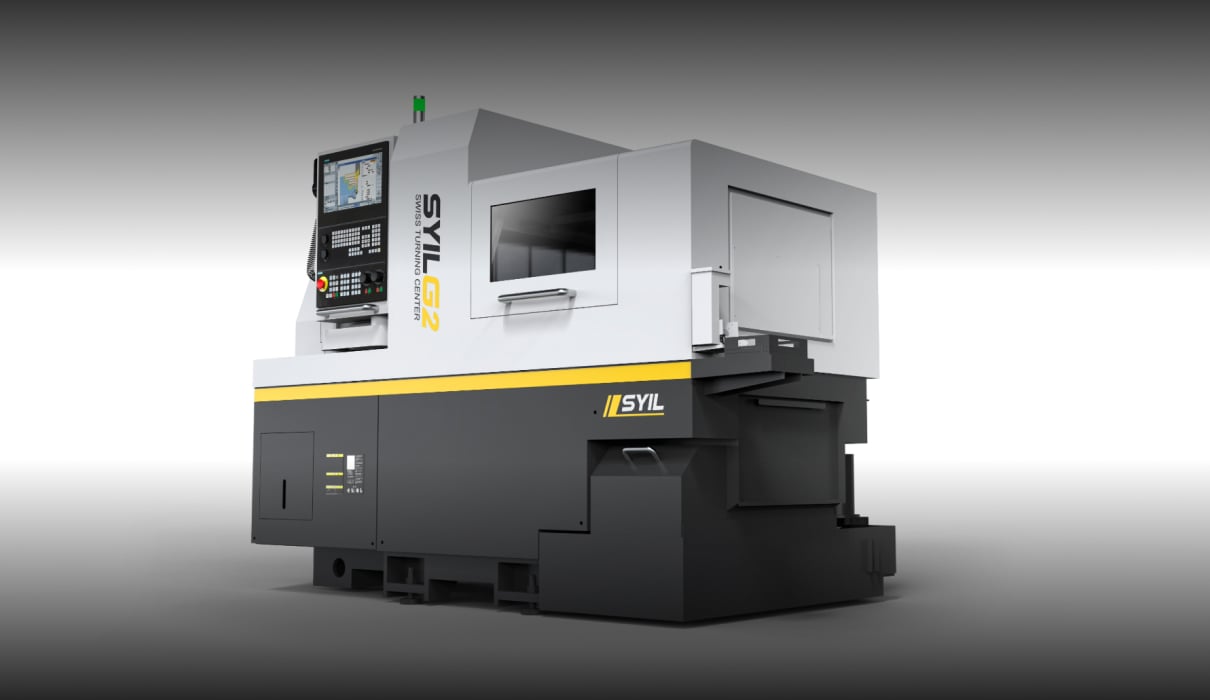

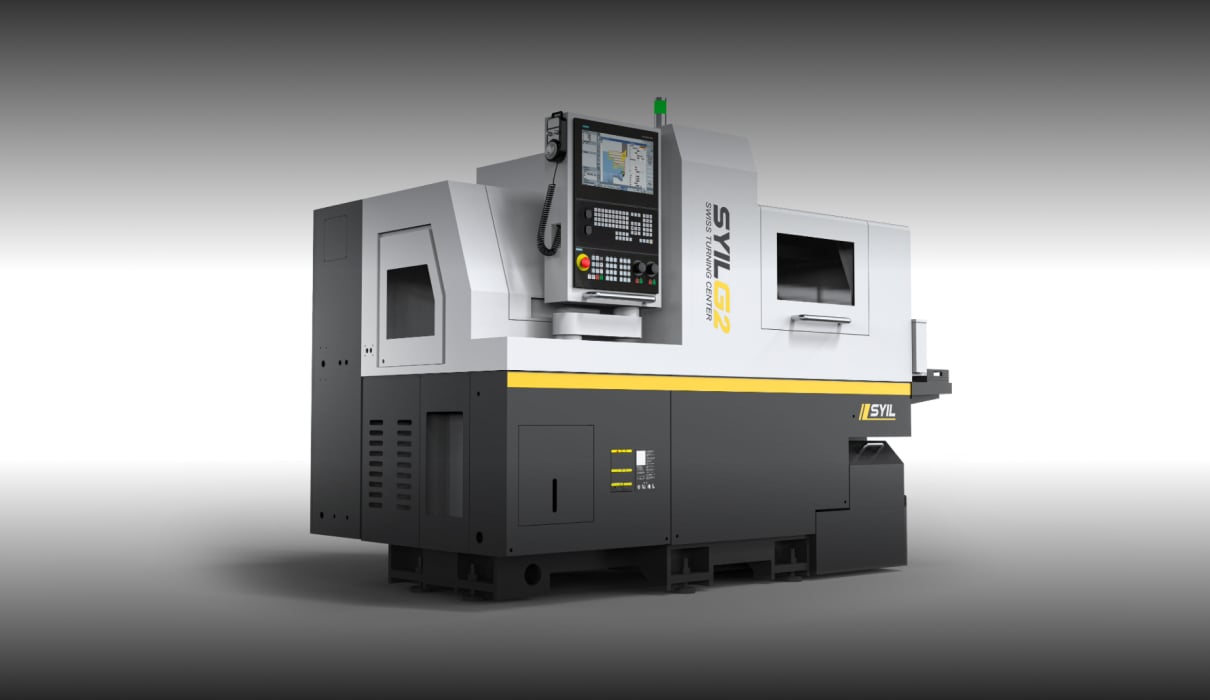

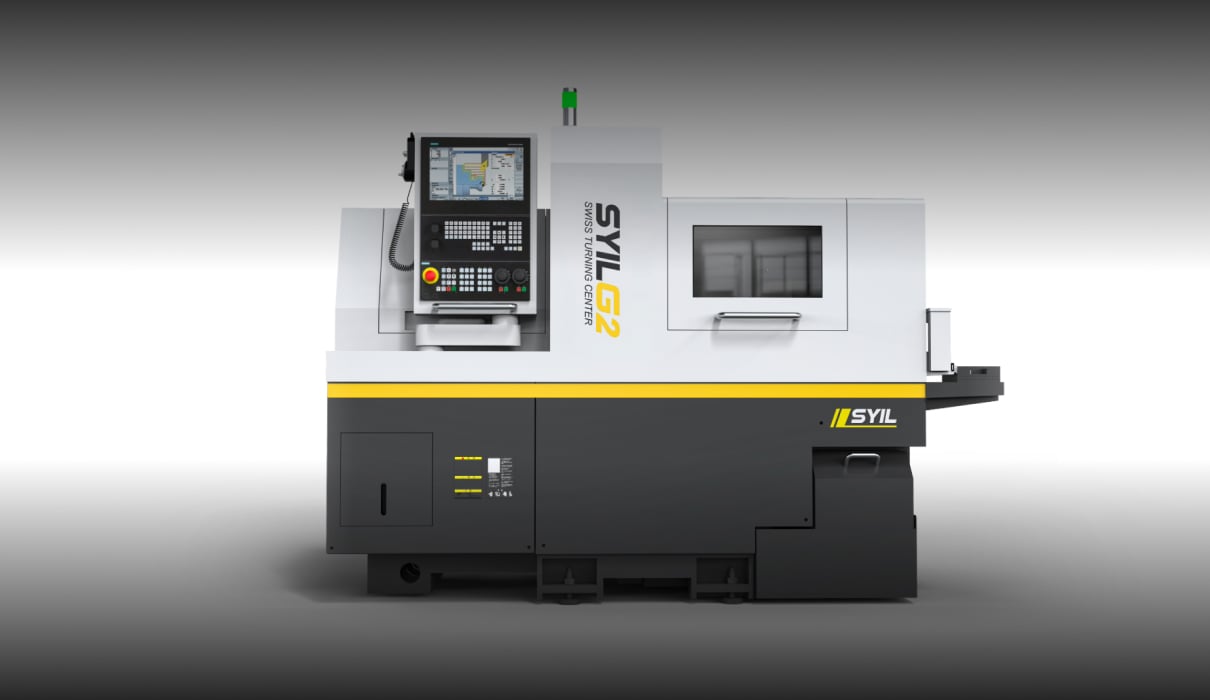

SYIL G2 Schweizer Drehzentrum

Eine kompakte Drehmaschine mit beweglichem Spindelstock

5-Achsen-Maschine für Anwendungen mit Ø 20 mm
Ausgestattet mit insgesamt 18 Werkzeugen
Umschaltung vom Führungsbuchsen- zum Nicht-Führungsbuchsen-Modus
Siemens SINUMERIK 828D 15"-Steuerung

Angebot anfordern

Verarbeitungsfähigkeiten

Maximaler Durchmesser der zu bearbeitenden Stange (mm):

Φ20 mm

Durchmesser der Spindelbohrung (mm):

ø25

Maximale Bearbeitungslänge (mm) & (Zoll) (ohne Führungsbuchse):

2,5D (maximal 50)

Maximale Bearbeitungslänge (mm) & (Zoll) (Feste Führungshülse):

220 (optional)

Maximale Bearbeitungslänge (mm) & (Zoll) (Drehbare Führungshülse):

180

Maximaler Spanndurchmesser der Gegenspindel (mm):

Φ20

Maximaler Bohrdurchmesser der Spindel (mm):

Φ10

Verarbeitungsfähigkeiten

Maximaler Gewindeschneiddurchmesser der Spindel:

M10

Maximaler Bohrdurchmesser der Gegenspindel (mm):

Φ10

Maximaler Bohrdurchmesser der Gegenspindel:

M10

Maximaler Bohrdurchmesser des radialen angetriebenen Werkzeugs (mm):

Φ8

Maximaler Anbohrdurchmesser des radialen angetriebenen Werkzeugs:

Maximaler Bohrdurchmesser des rückseitig angetriebenen Werkzeugs (mm):

Φ8(optional)

Maximaler Bohrdurchmesser des rückseitig angetriebenen Werkzeugs:

M6(optional)

Mechanische Fähigkeiten

Spindeldrehzahl (U/min):

10000 (Drehführungshülse 8000)

Drehzahl der hinteren Spindel (U/min):

10000

Radiale Drehzahl des angetriebenen Werkzeugs (U/min):

6000

Drehzahl des Live-Werkzeugs (U/min):

6000(optional)

Schnelle Bewegungsgeschwindigkeit (m/min):

24(X2, Y1, Z1, Z2)

Schnelle Bewegungsgeschwindigkeit (m/min):

20(X1)

Spindelrundlaufabweichung (mm):

≤0.002

Wiederholgenauigkeit der Positionierung (mm):

≤0.003

Werkzeugsystem

Externe zylindrische Werkzeuge:

1(□16)+6(□12)

Werkzeuge zur Bearbeitung von Stirnflächen:

4(ER16)

Radiale angetriebene Werkzeuge:

2(ER11)+3(ER16)

Tieflochwerkzeughalter:

2(ER16, optional)

Werkzeuge für die Rückseitenbearbeitung:

4(ER16)

Rückseitiges Kraftwerkzeug:

Optional

Werkzeughalter mit Rückdrehung:

keiner

Motorleistung

Spindel (kW):

6.5

Linearantriebswelle (kW):

1 (Siemens: 0,94)

Radiales angetriebenes Werkzeug (kW):

1 (Siemens: 0,94)

Live-Tool zurück (kw):

1 (Siemens: 0,94) (optional)

Kühlpumpe (kW):

0.4

Andere

Größe (mm):

2565x1350x1850

Gewicht (kg):

2900

CNC-Drehautomat mit beweglichem Spindelstock

Die G2 ist eine kompakte, leistungsstarke 5-Achsen-CNC-Schiebekopfmaschine für Anwendungen mit ⌀20 mm, die durch Präzision, Flexibilität und Benutzerfreundlichkeit einen außergewöhnlichen Mehrwert bietet.

Angebot anfordern

SYIL x Siemens SINUMERIK

Die SYIL G2 ist standardmäßig mit dem Steuerungssystem SINUMERIK 828D von Siemens ausgestattet. Mit ihrer fortschrittlichen CNC-Leistung setzt die SINUMERIK 828D Produktivitätsstandards für das Drehen auf SYIL-Maschinen. Durch die Ergänzung um neue SINAMICS-Antriebe und SIMOTICS-Motion-Control-Motoren wird die SINUMERIK 828D noch produktiver. Ihre robuste Hardwarearchitektur und intelligenten Regelalgorithmen sorgen in Verbindung mit hochwertiger Antriebs- und Motorentechnologie für maximale Dynamik und Präzision bei der Bearbeitung.

Preise anfordern

SYIL G2

Die G2 ist eine leistungsstarke CNC-Drehmaschine vom Typ Swiss, die sich ideal für die Bearbeitung kleiner und langer Teile mit außergewöhnlicher Präzision und Stabilität eignet.

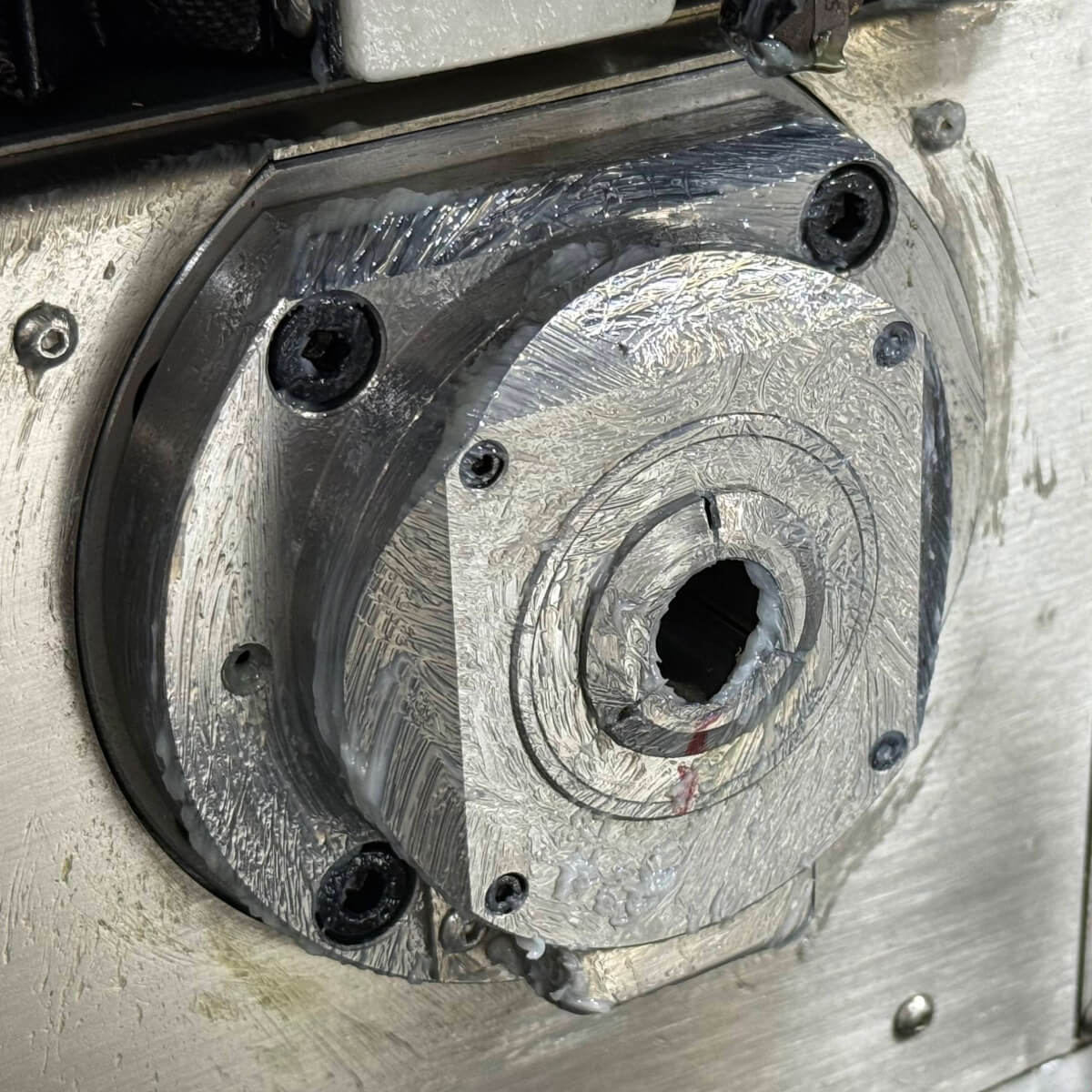

Drehbare Führungsbuchse

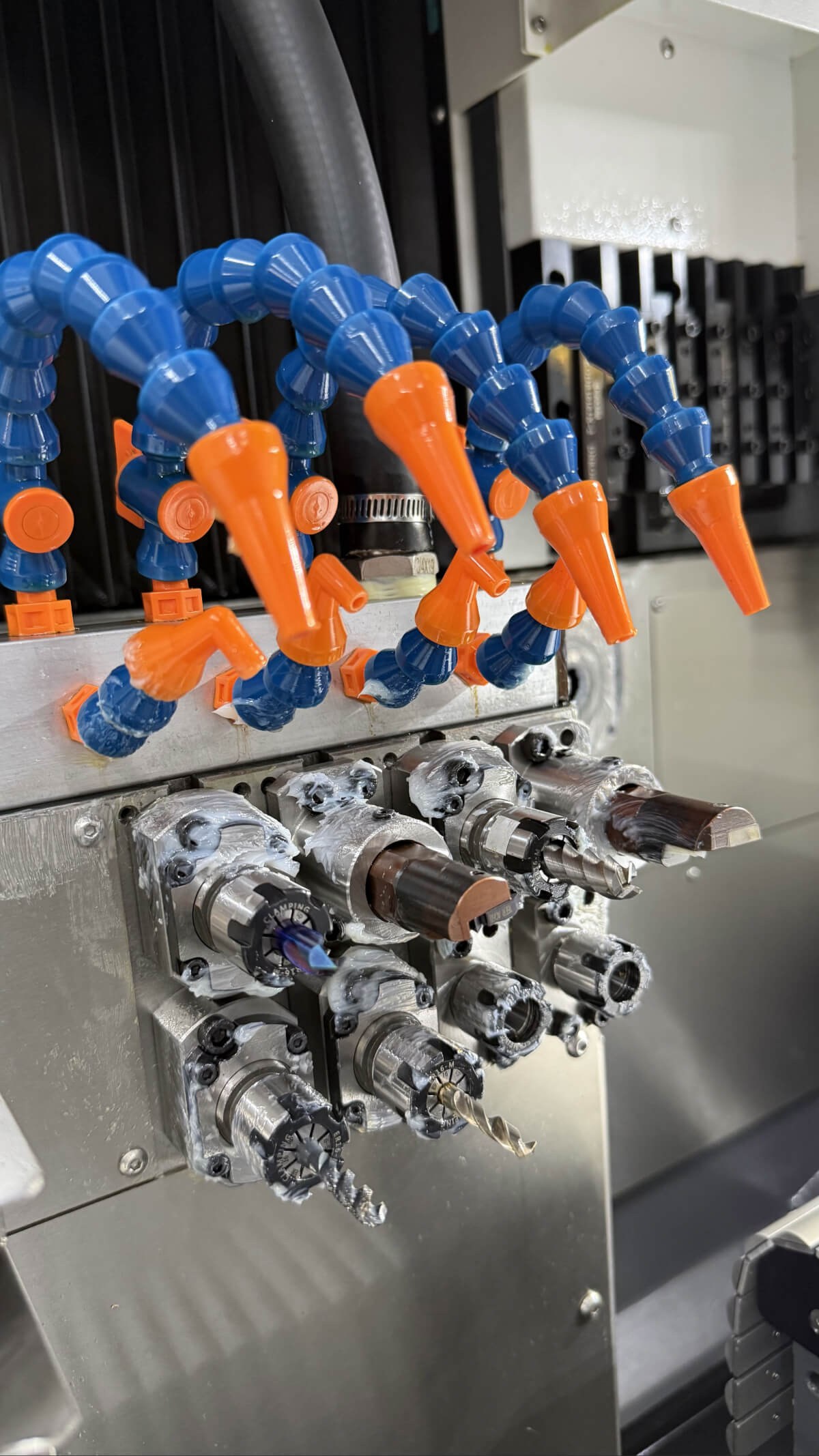

Zurück Live-Tools

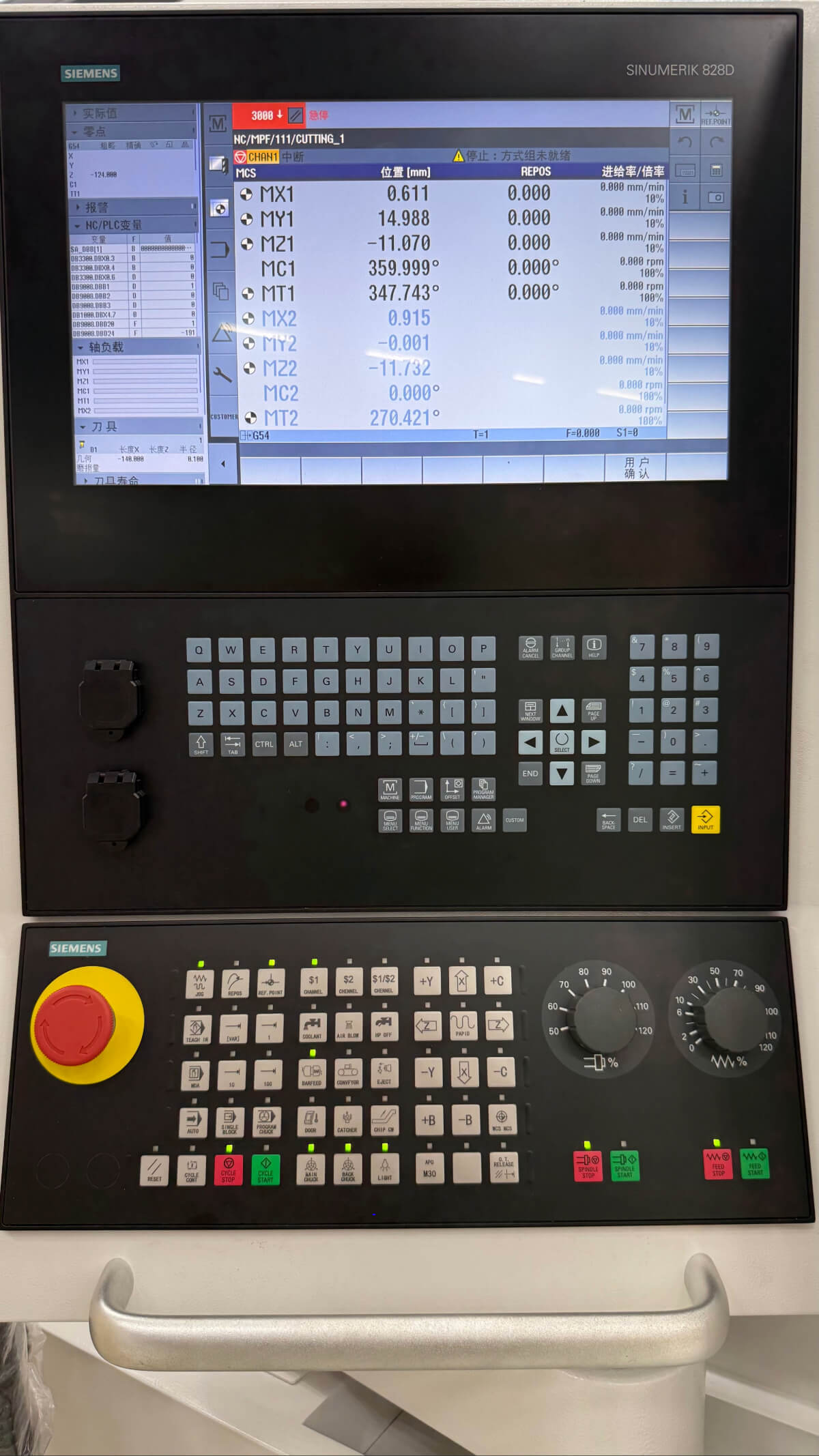

Sinumerik 828D

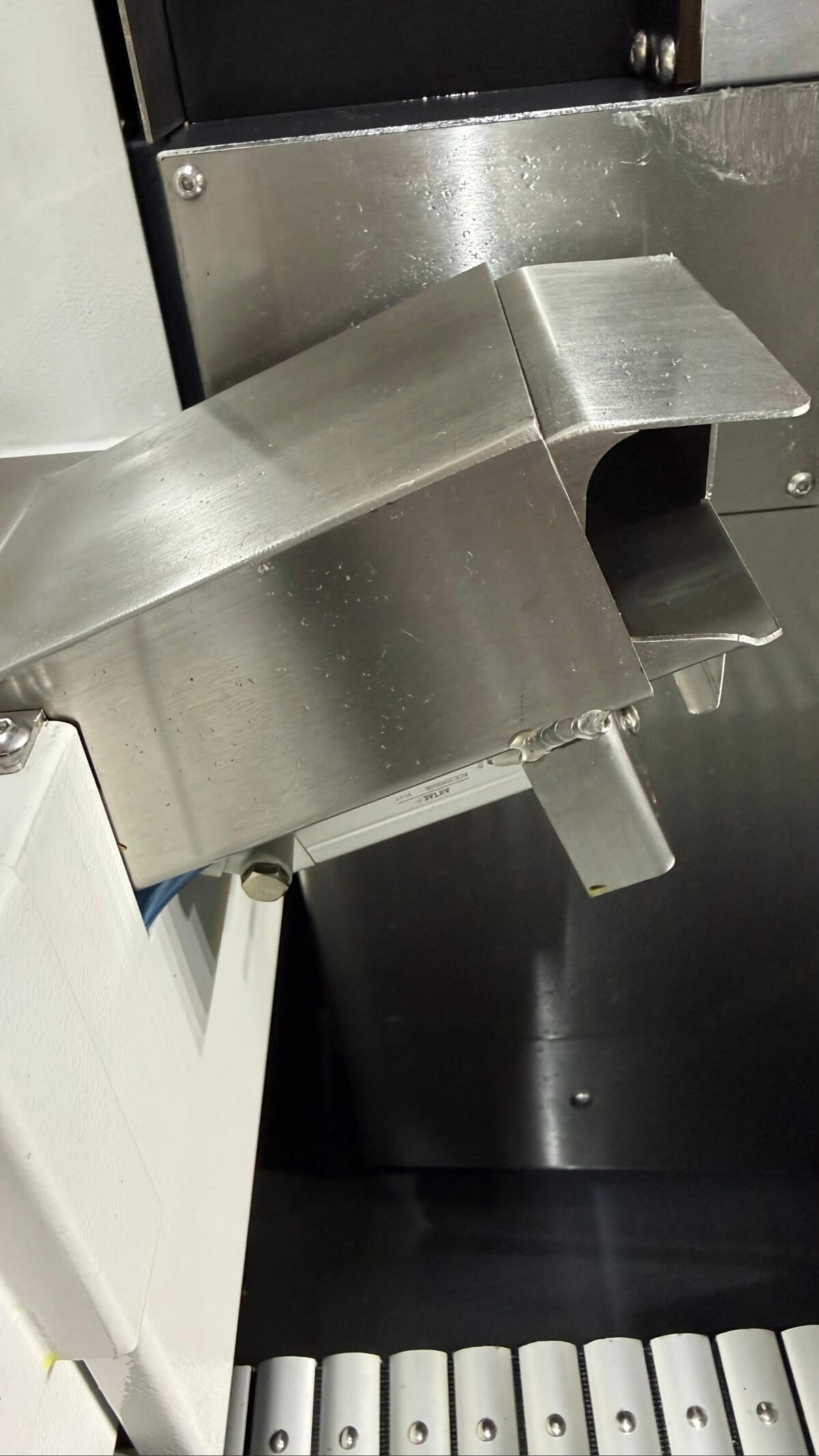

Frontentladevorrichtung

Learn More Learn More

Technical Specifications

G2 L205

G2 L265

G2 205

G2 206

Processing capabilities

Maximum processing bar diameter(mm)

Φ20

Φ26

Φ20

Φ26

Spindle through hole diameter(mm)

Φ25

Φ30

Φ25

Φ30

Maximum processing length(mm) &(inch) (No guide bushing)

2.5D(maximum 50)

Maximum processing length(mm) &(inch) (Fixed guide sleeve)

220(optional)

Maximum processing length(mm) &(inch) (Rotary guide sleeve)

180

Maximum clamping diameter of back spindle(mm)

Φ20

Maximum drilling diameter of spindle(mm)

Φ10

Maximum tapping diameter of spindle

M10

Maximum drilling diameter of back spindle (mm)

Φ10

Maximum tapping diameter of back spindle

M10

Maximum drilling diameter of radial live tool(mm)

Φ8

Maximum tapping diameter of radial live tool

Maximum drilling diameter of back powered tool(mm)

Φ8(optional)

Φ8

Φ8(optional)

Φ8

Maximum tapping diameter of back powered tool

M6(optional)

Mechanical capabilities

Spindle speed(r/min)

10000(rotary guide sleeve 8000)

Back spindle speed(r/min)

10000

Radial live tool speed(r/min)

5000

6000

Back live tool speed(r/min)

6000 (optional)

6000

6000 (optional)

6000

Rapid moving speed(m/min)

24(X2, Y1, Z1, Z2)

Rapid moving speed(m/min)

20(X1)

20(X1, Y2)

20(X1)

20(X1, Y2)

Spindle runout(mm)

≤0.002

Repeat positioning accuracy(mm)

≤0.003

Tool system

External cylindrical tools

1(□16)+5(□12)

1(□16)+6(□12)

End face machining tools

4(ER16)

Radial live tools

2(ER11)+2(ER16)

2(ER11)+3(ER16)

Deep hole tool holder

4(ER16)+1(Φ20)

2(ER16, optional)

Back machining tools

4(ER16)

Back powered tool

Optional

4(ER16)

Optional

4(ER16)

Back turning tool holder

none

2(□16, optional)

none

2(□16, optional)

Motor power

Spindle(kw)

4.2

Back spindle(kw)

3.1

4.2

Linear drive shaft(kw)

1 (X1, X2, Y1, Z1) 0.75(Z2)

1(Siemens: 0.94)

Radial live tool(kw)

1(Siemens: 0.94)

Back live tool(kw)

0.75

1(Siemens:0.94)(Optional)

1(Siemens:0.94)

1(Siemens:0.94)(Optional)

1(Siemens:0.94)

Cooling pump(kw)

0.4

Weight and size

Weight (kg)

2400

2900

3000

2900

3000

Size (mm)

2380x1300x1770

2565x1350x1850
