Schneeberger
Maschinenbett aus Mineralguss

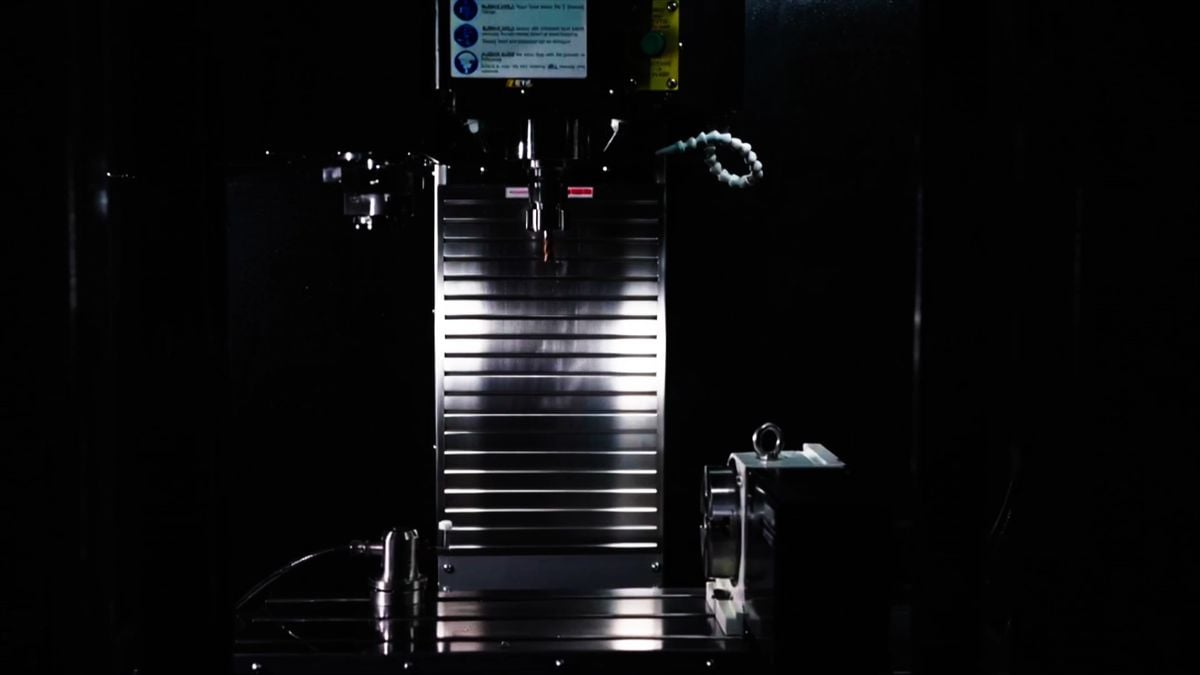

Verfahrwege
X-Achse
400 mm
Y-Achse
300 mm
Z-Achse
380 mm
Abstand zwischen Spindelende und Arbeitstisch
150-530 mm
Abstand zwischen Spindel und Z-Säule
358 mm

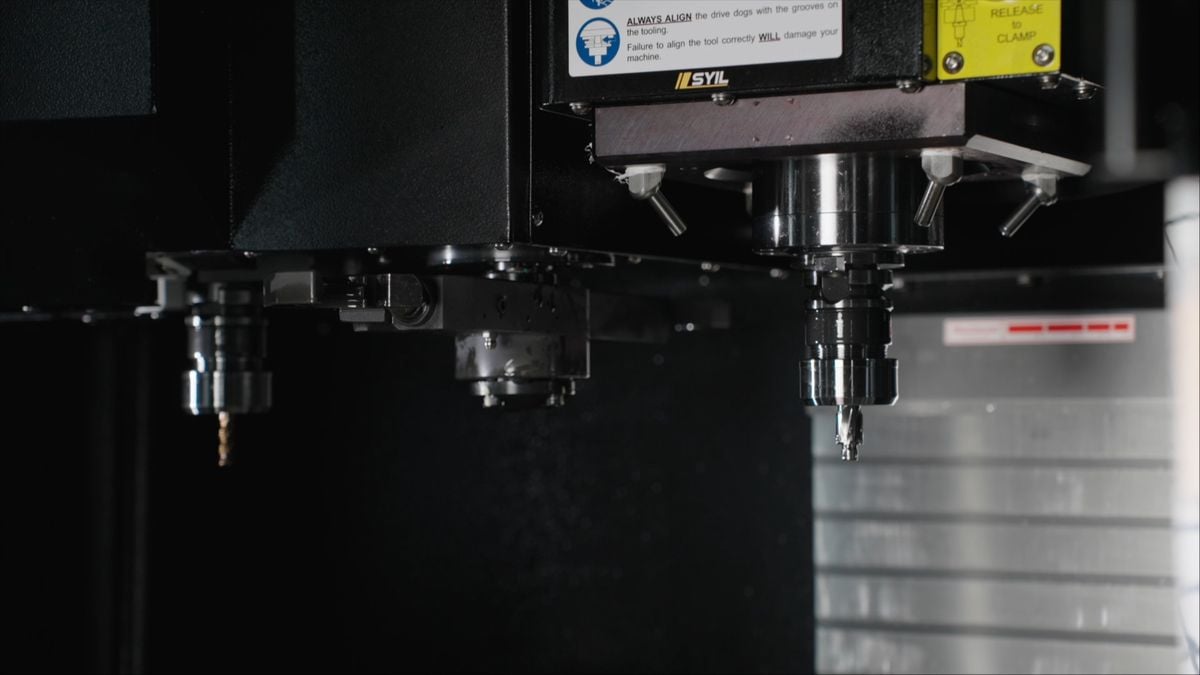

Arbeitstisch
Tischgröße
700×300 mm
T-Nuten (Anzahl x Größe x Abstand)
3×14×100 mm
Max. Tischbelastung
150 kg

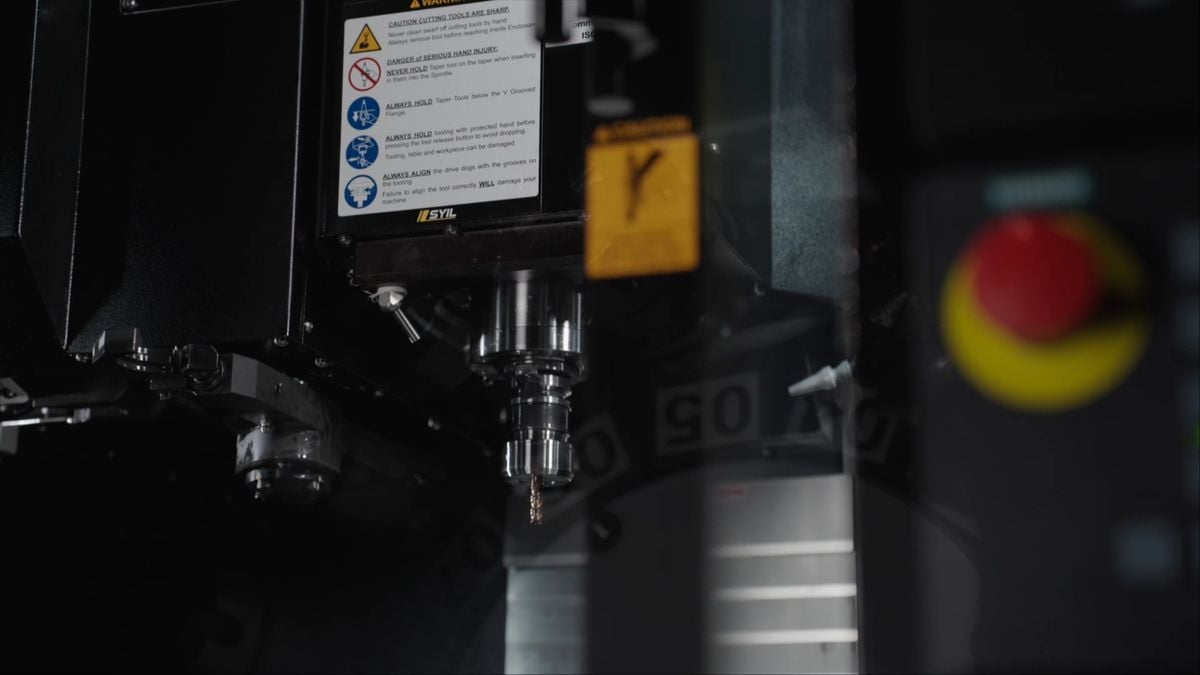

Spindel
Werkzeugaufnahme
BT30
Spindelgeschwindigkeiten
12.000 U/min
Übertragungsmechanismus
Riemen

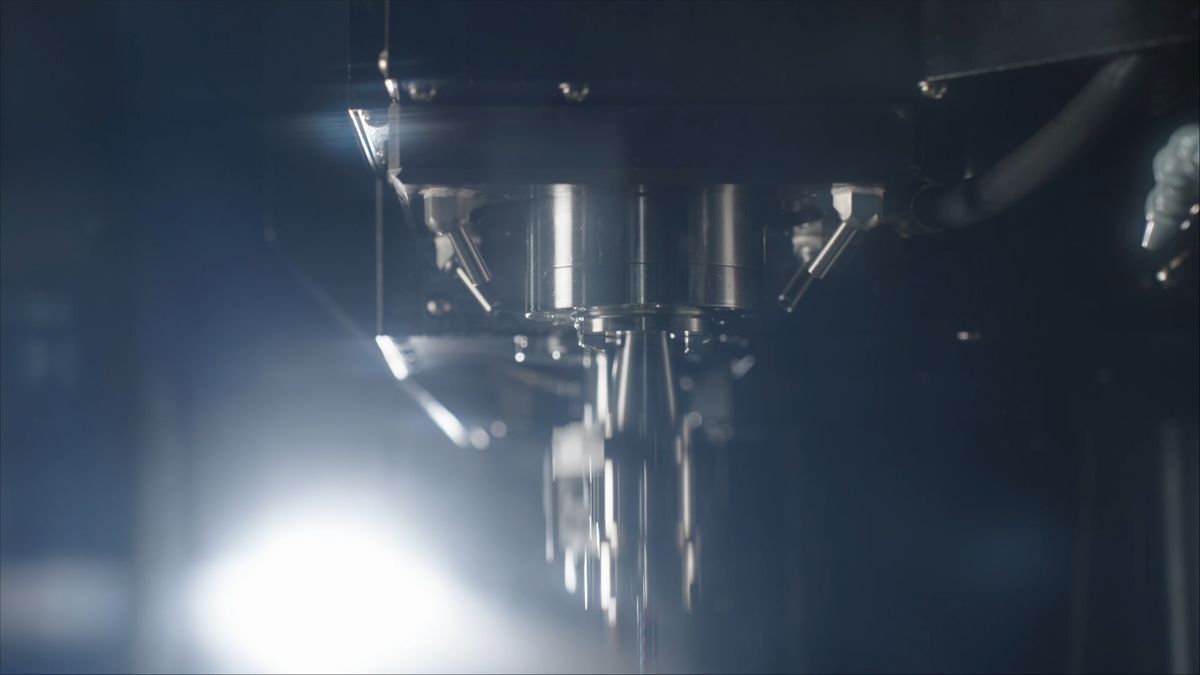

Vorschübe
Schnittvorschub
10.000 mm/min
Eilgang
30.000 mm/min
-1.png)

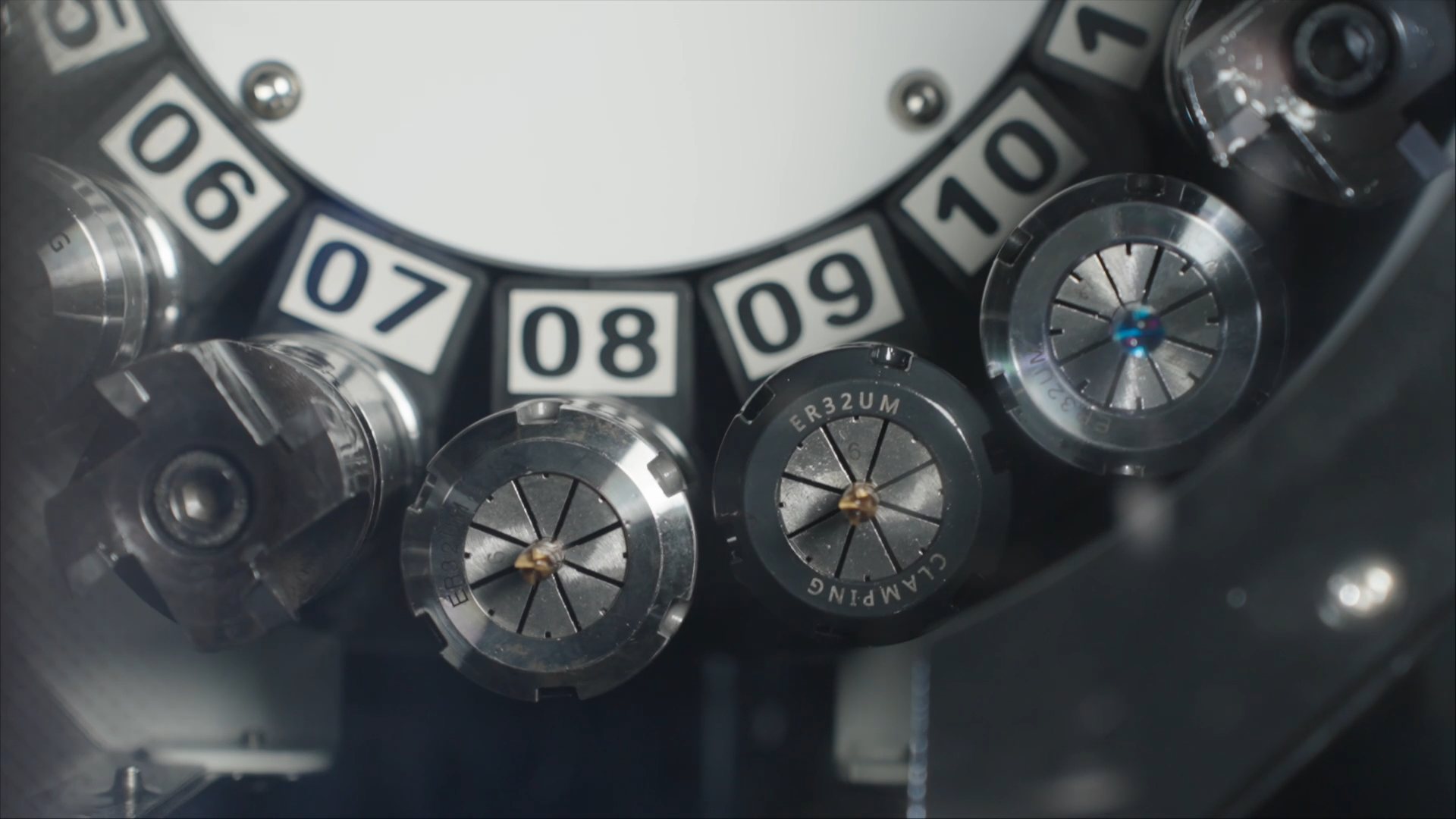

Automatischer Werkzeugwechsler
Werkzeugtyp
Armtyp
Werkzeugspeicherkapazität
16 Positionen
Max. Werkzeugdurchmesser
63 mm
Max. Werkzeuglänge
200 mm
Max. Werkzeuggewicht
3 kg
Werkzeug zu Werkzeug
1,5 s

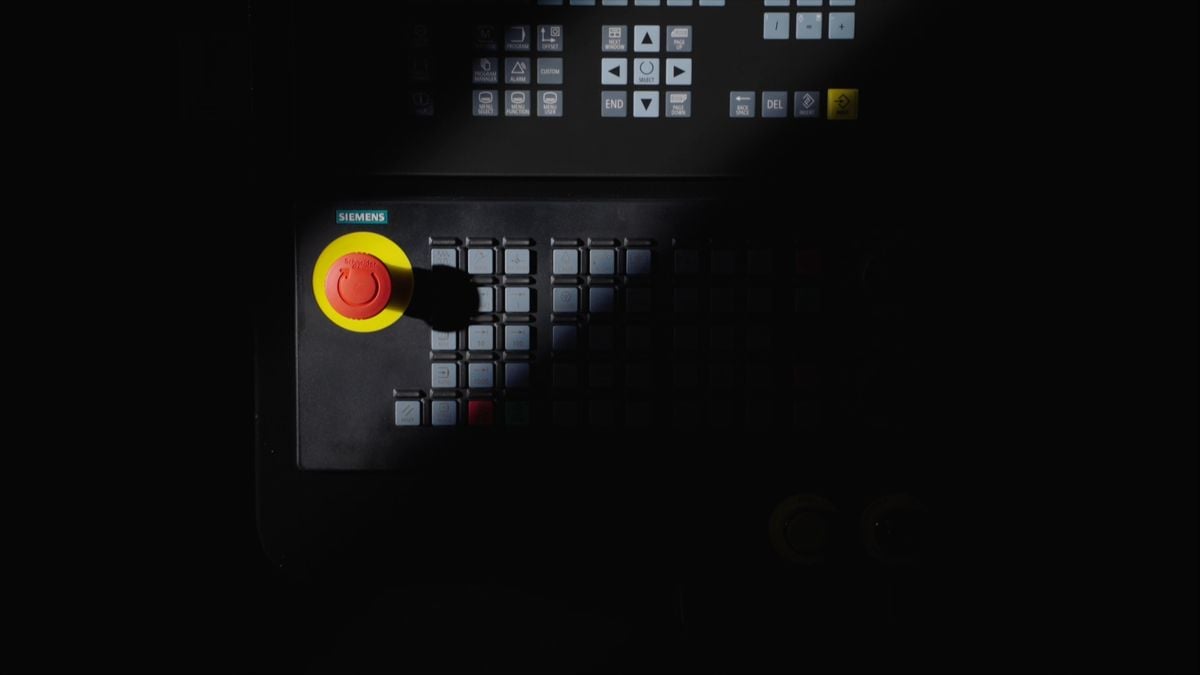

Leistung Siemens 828d
Spindelmotorleistung (Dauer/Max)
7,5/11 kW
Antriebsmotoren (X, Y, Z)
1,1/2,2/2,2 kW
Stromquelle
AC400V/3-Phasen
Leistung
14 kVA

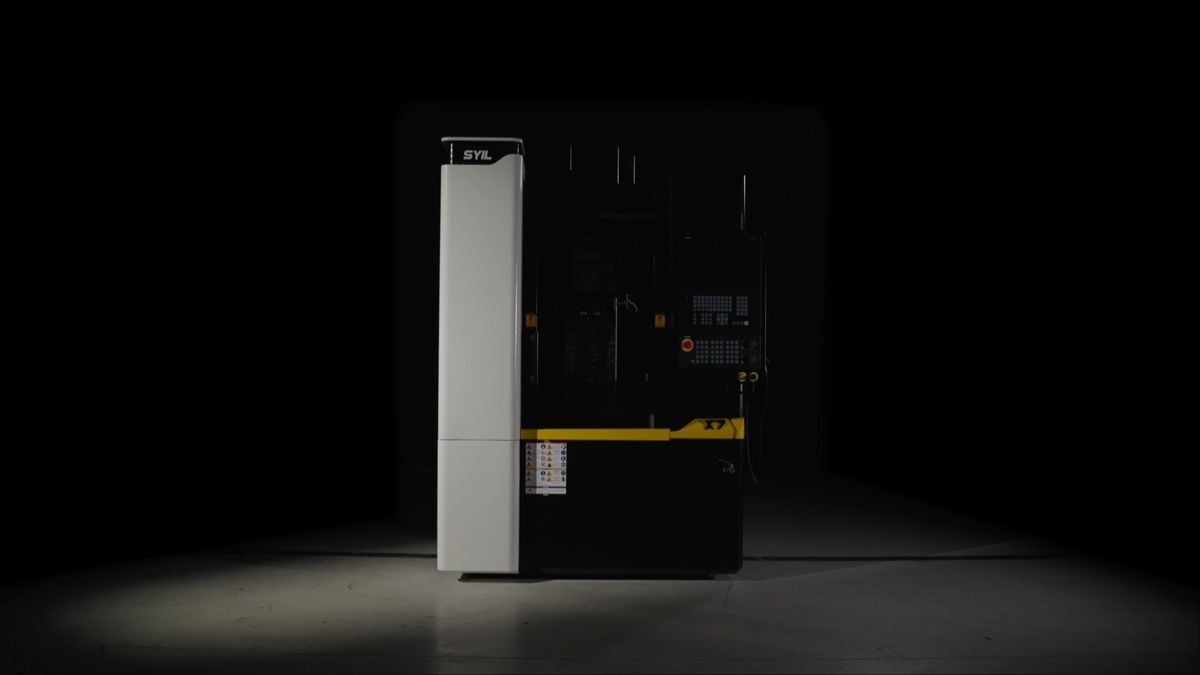

Maschinengröße und Gewicht
Abmessungen (LxBxHöhe)
1800×1600×2250 mm
Gewicht
2200 kg
CNC-Fräsmaschine mit dem besten Preis-Leistungs-Verhältnis ihrer Klasse
Die kompakte CNC-Maschine SYIL X7 benötigt wenig Platz und arbeitet mit beispielloser Geschwindigkeit. Sie bietet volle CNC-Funktionalität auf kompaktem Raum und gewährleistet so eine hohe Bearbeitungsqualität.
%20(1).jpg?width=5760&name=Mask%20group%20(23)%20(1).jpg)

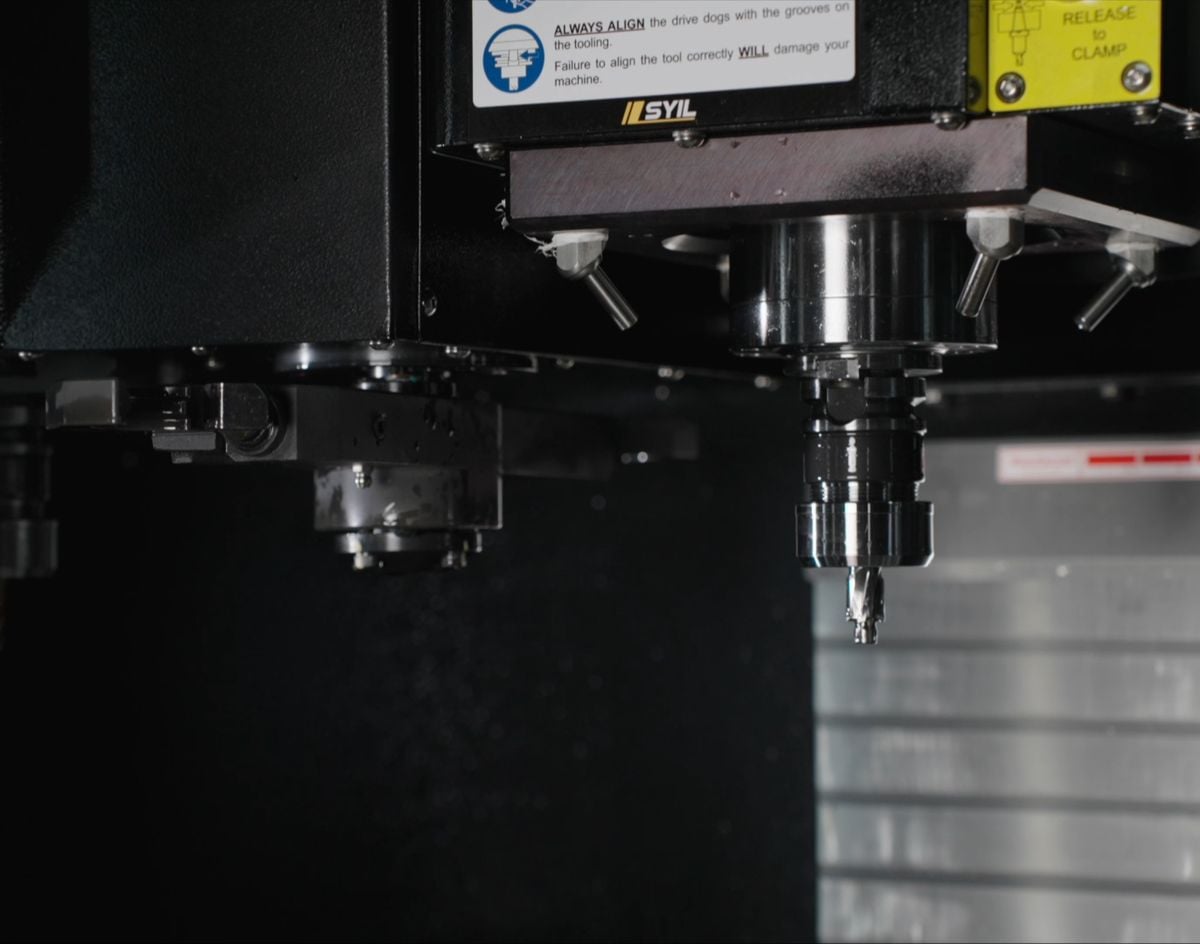

THK
Hochpräzise Kugelumlaufspindeln und Linearführungen

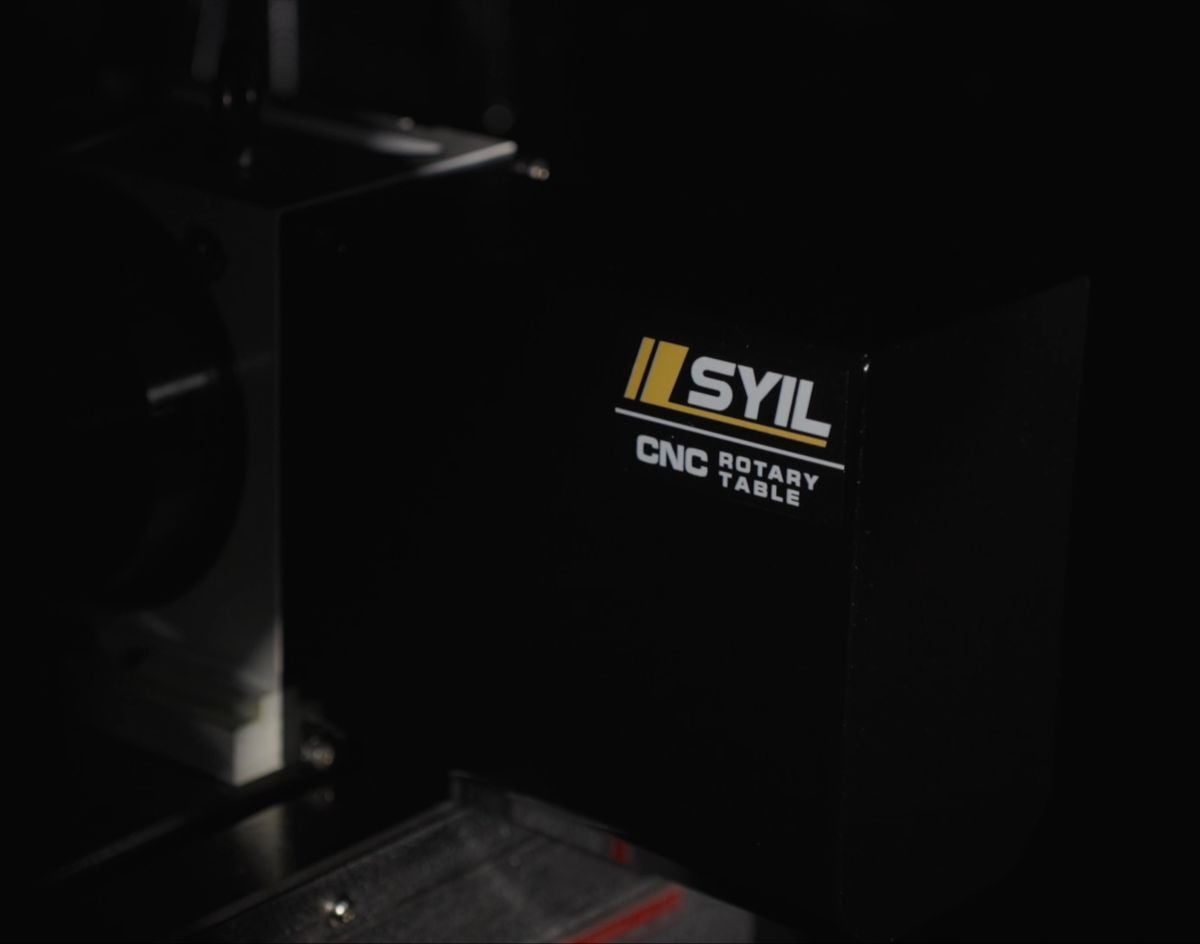

Vierte Achse
Optionale vierte Achse verfügbar

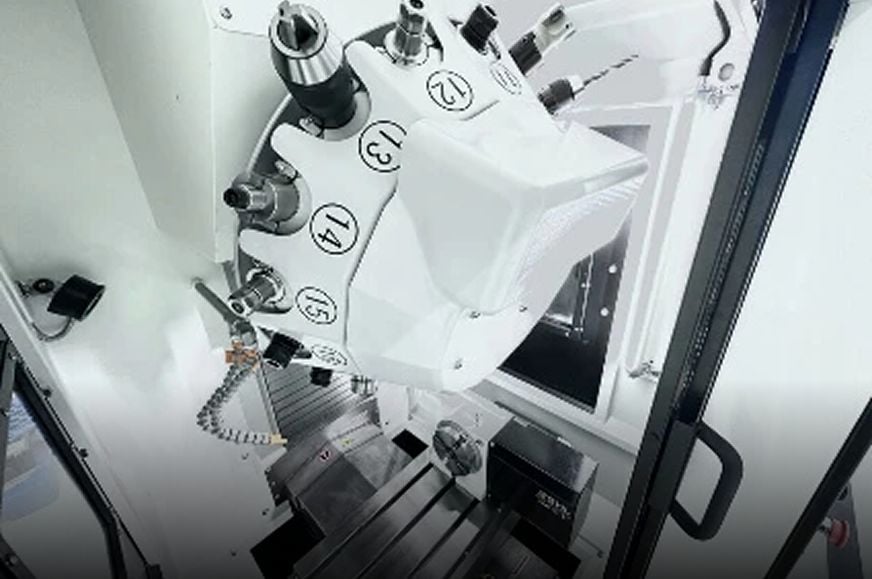

Hochgeschwindigkeits -Servo-Werkzeugwechsler
16 Einheiten BT30
Technische Daten
X5
X7
X9
X11
Entfernungen
X-Achse (mm)
300
400
760
1000
Y-Achse (mm)
260
300
500
500
Z-Achse (mm)
300
380
500
500
Abstand von der Spindelnase zur Tischplatte
150-450
150-530
100-600
110-610
Abstand zwischen Spindel und Säulenoberfläche
330
358
530
650
Tabelle
Tischgröße (mm)
560×260
700×300
860×500
1050×550
Tischbelastung (kg)
150
150
500
600
Tischfläche (Anzahl×Größe×Abstand in mm)
T-Schlitze 3×14×80
T-Schlitze 3×14×100
T-Schlitze 5×18×100
T-Schlitze 5×18×90
Spindel
Spindelkonus
BT30
BT30
BT40
BT40
Kraftantrieb
Direkt
Riemen
Riemen
Riemen
Max. Spindeldrehzahl (U/min)
20,000
12,000
10,000 (12,000 optional)
10,000
Vorschub
Eilgang (mm / min)
30,000
30,000
30,000
30,000
Schnittvorschub (mm / min)
10,000
10,000
10,000
10,000
Automatischer Werkzeugwechsler
Typ
Rad
Arm
Arm
Arm
Werkzeughalter
BT30
BT30
BT40
BT40
Speicherkapazität für Werkzeuge
16
16
24
24
Max. Werkzeugdurchmesser (mm)
63
63
125
120
Max. Werkzeuglänge (mm)
200
200
240
300
Max. Werkzeuggewicht (kg)
3
3
7
7
Werkzeug zu Werkzeug (s)
1
1.5
2
2.5
Sonstige Daten
Maschinengewicht (kg)
2180
2200
5000
7000
Maschinenabmessungen L x B x H (mm)
Stellfläche inkl. Kühlmitteltank und Steuerung
Stellfläche inkl. Kühlmitteltank und Steuerung
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min./max. Luftdruck (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Kühlmitteltankvolumen (l)
80
80
130
240
