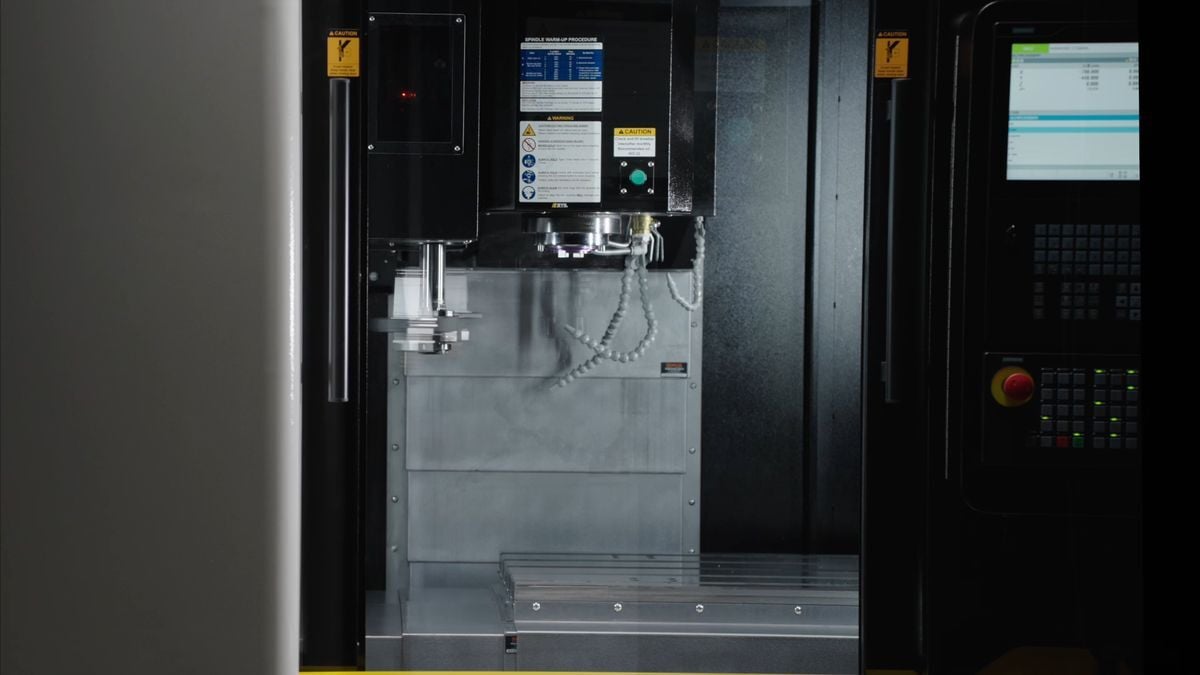

Verfahrwege
Längsweg X
760 mm
Querweg Y
500 mm
Spindelstockweg Z
500 mm
Abstand zwischen Spindelende und Tischplatte
100-600 mm
Abstand zwischen Spindelmitte und Z-Säule
530 mm

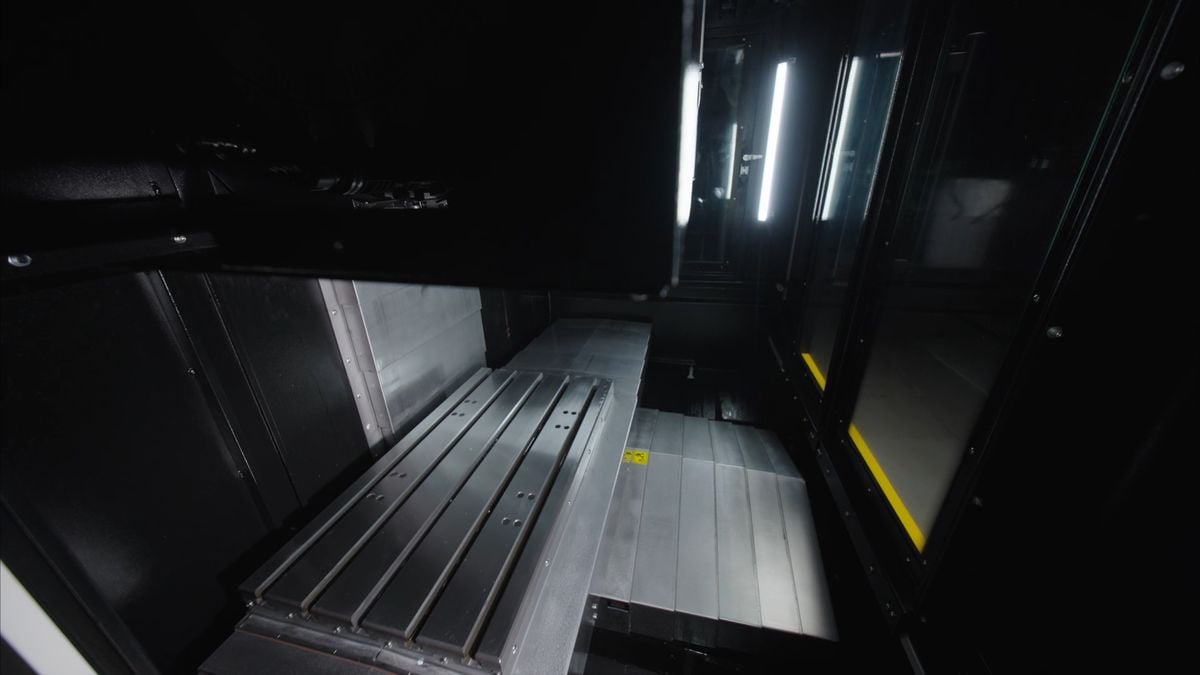

Arbeitstisch
Aufspannfläche
860×500 mm
T-Nuten (Anzahl x Größe x Abstand)
5×18×100 mm
Max. Tischbelastung
500 kg

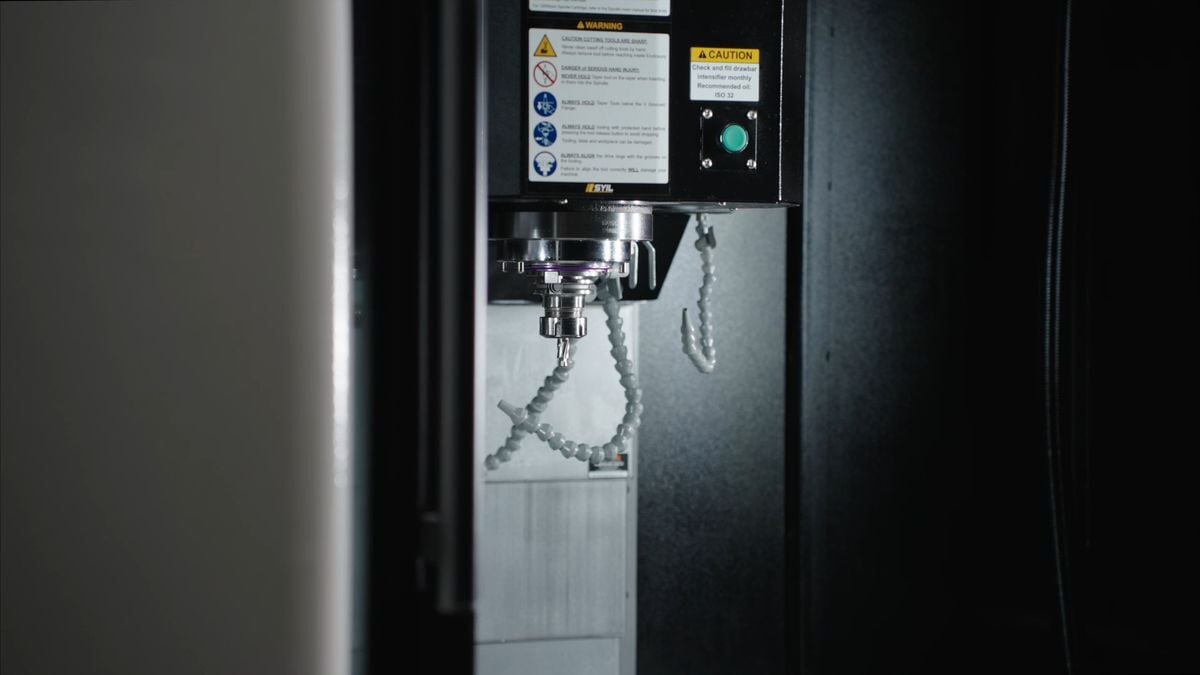

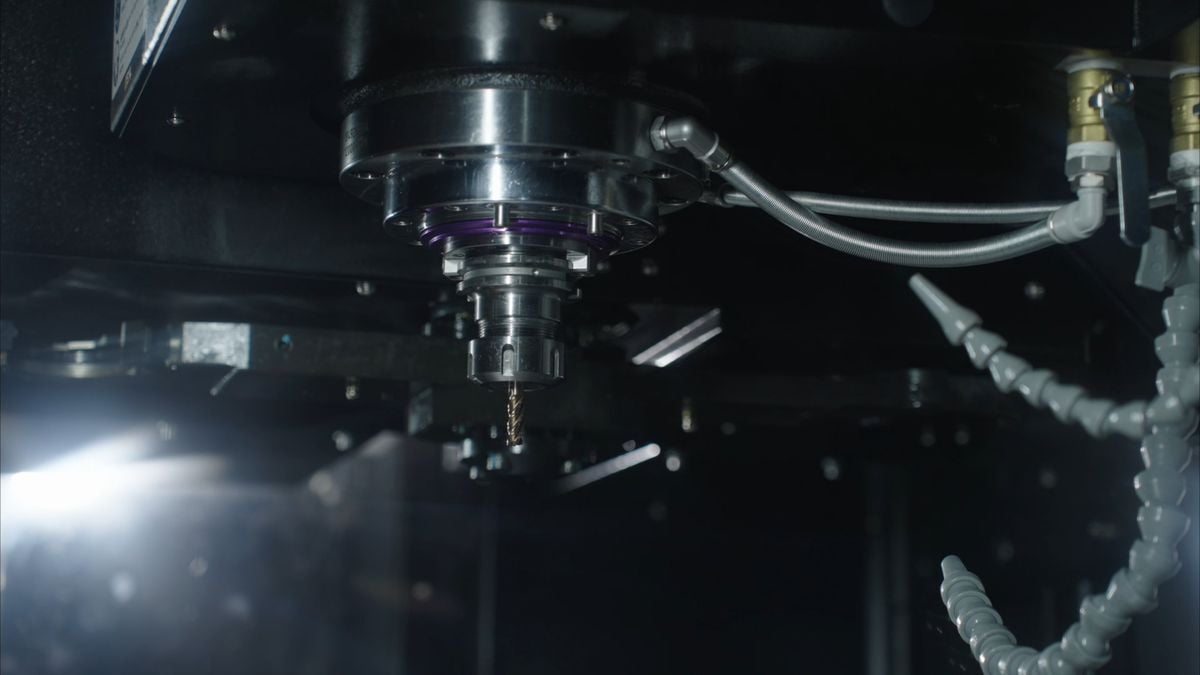

Spindel
Werkzeugaufnahme
BT40
Spindelgeschwindigkeiten
10.000 U/min
Übertragungsmechanismus
Riementyp

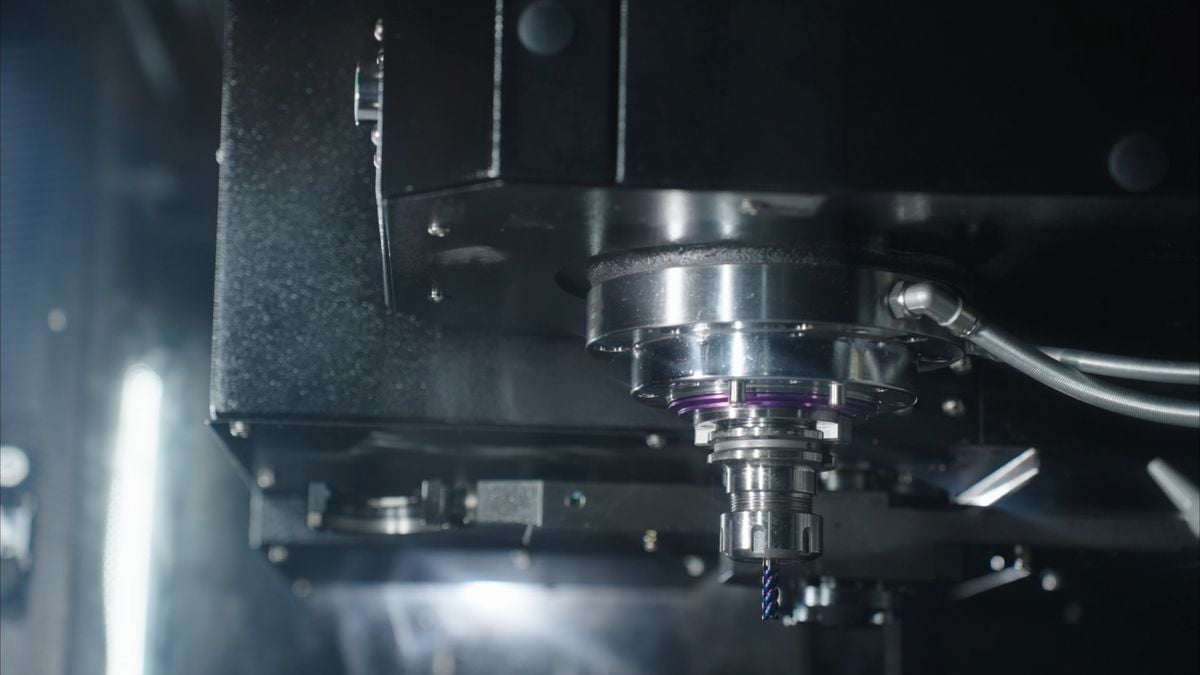

Vorschübe
Schnittvorschub
10.000 mm/min
Eilgang
30.000 mm/min

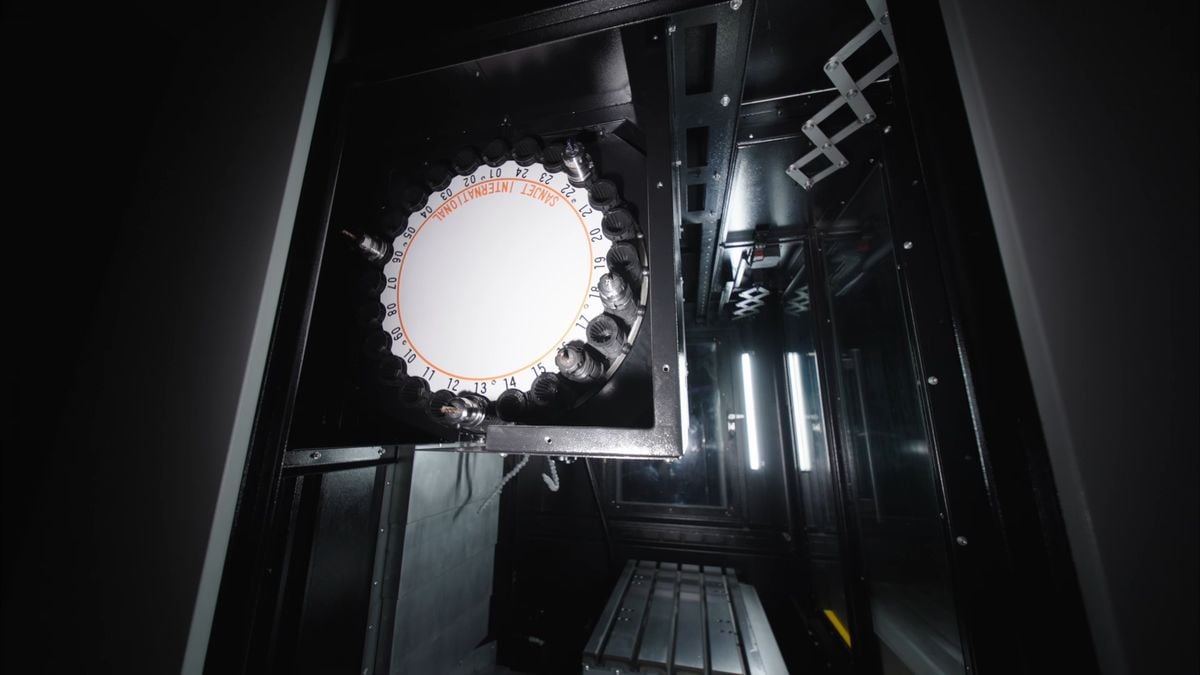

Automatischer Werkzeugwechsler
Werkzeughalter
Armtyp
Werkzeugspeicherkapazität
24 Positionen
Max. Werkzeugdurchmesser
125 mm
Max. Werkzeuglänge
240 mm
Max. Werkzeuggewicht
7 kg
Werkzeug zu Werkzeug
2,0 Sek
Motoren
Spindelmotorleistung
11/17 kW
Antriebsmotoren X-, Y-, Z-Achse
3.9/3.9/5.9 kW
Maschinengröße und Gewicht
Abmessung (Länge x Breite x Höhe)
1850 x 2245 x 2800 mm
Nettogewicht
6000 kg

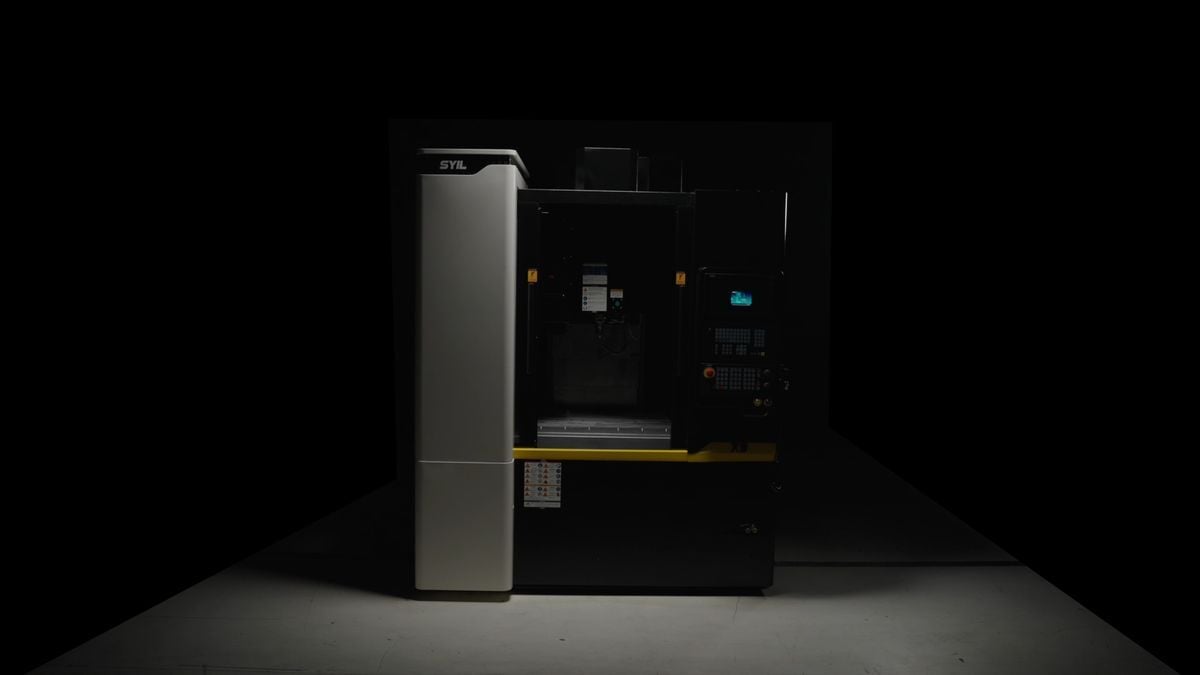

X9 Vertikal-Fräsmaschine
Ausgezeichnete Bearbeitungsfähigkeiten. Bearbeitung einer ganzen Reihe von Operationen.

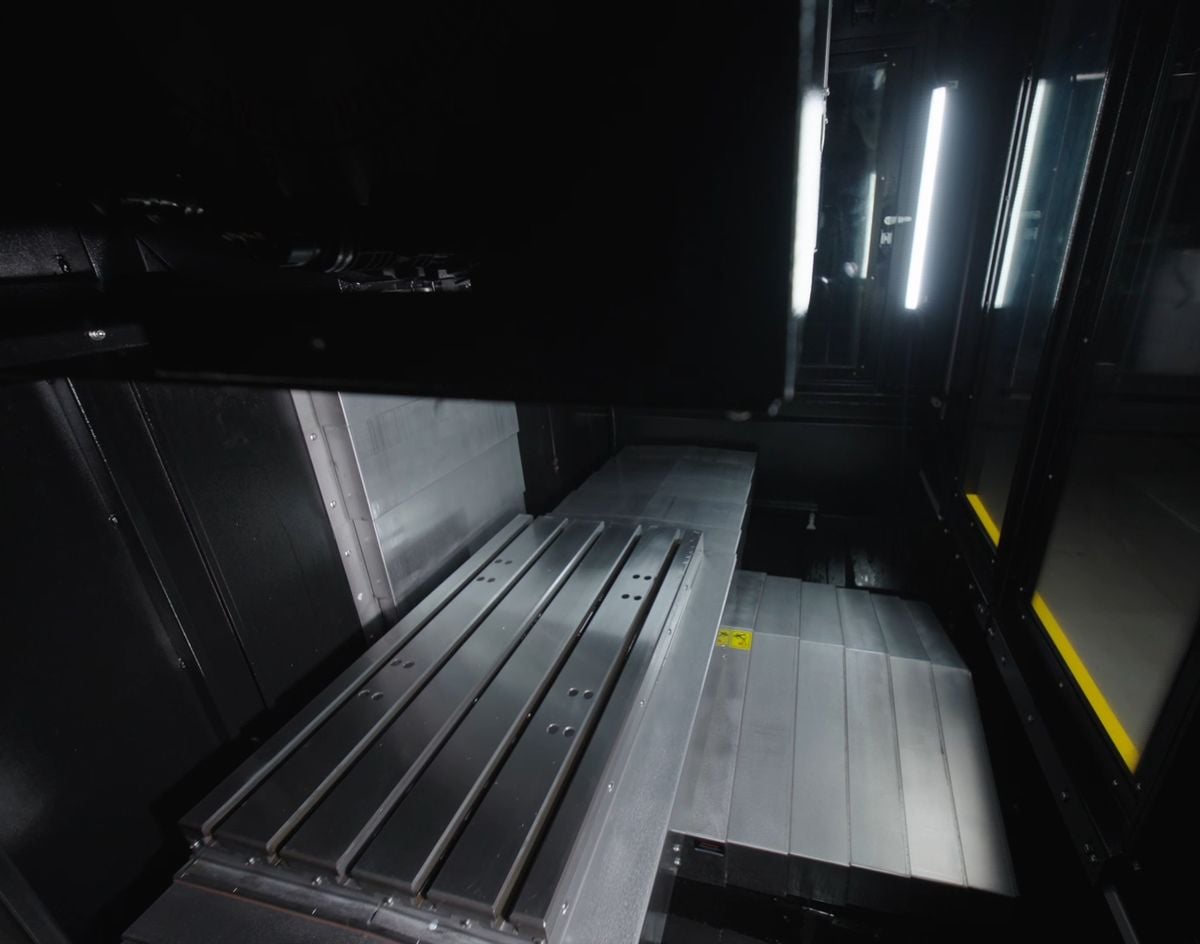

THK

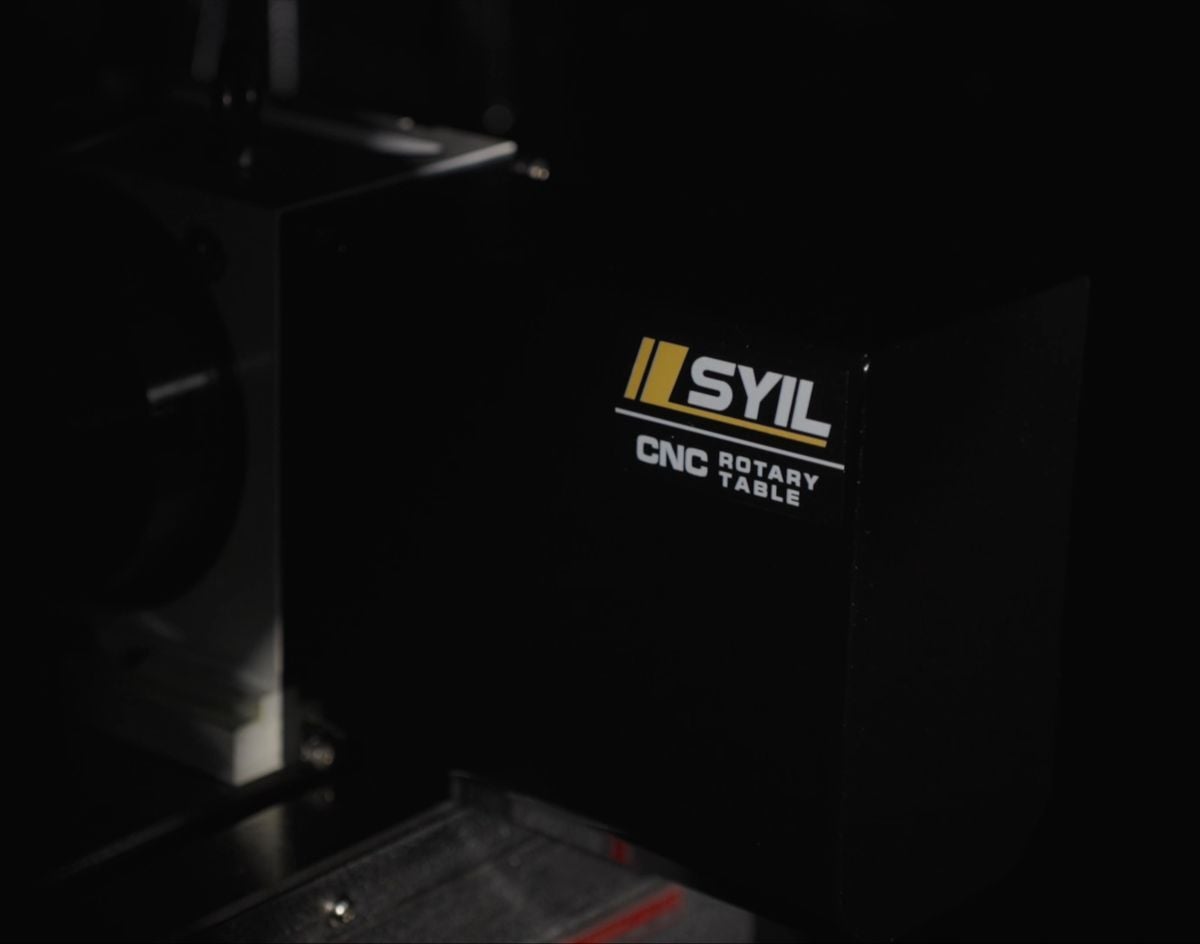

4th axis

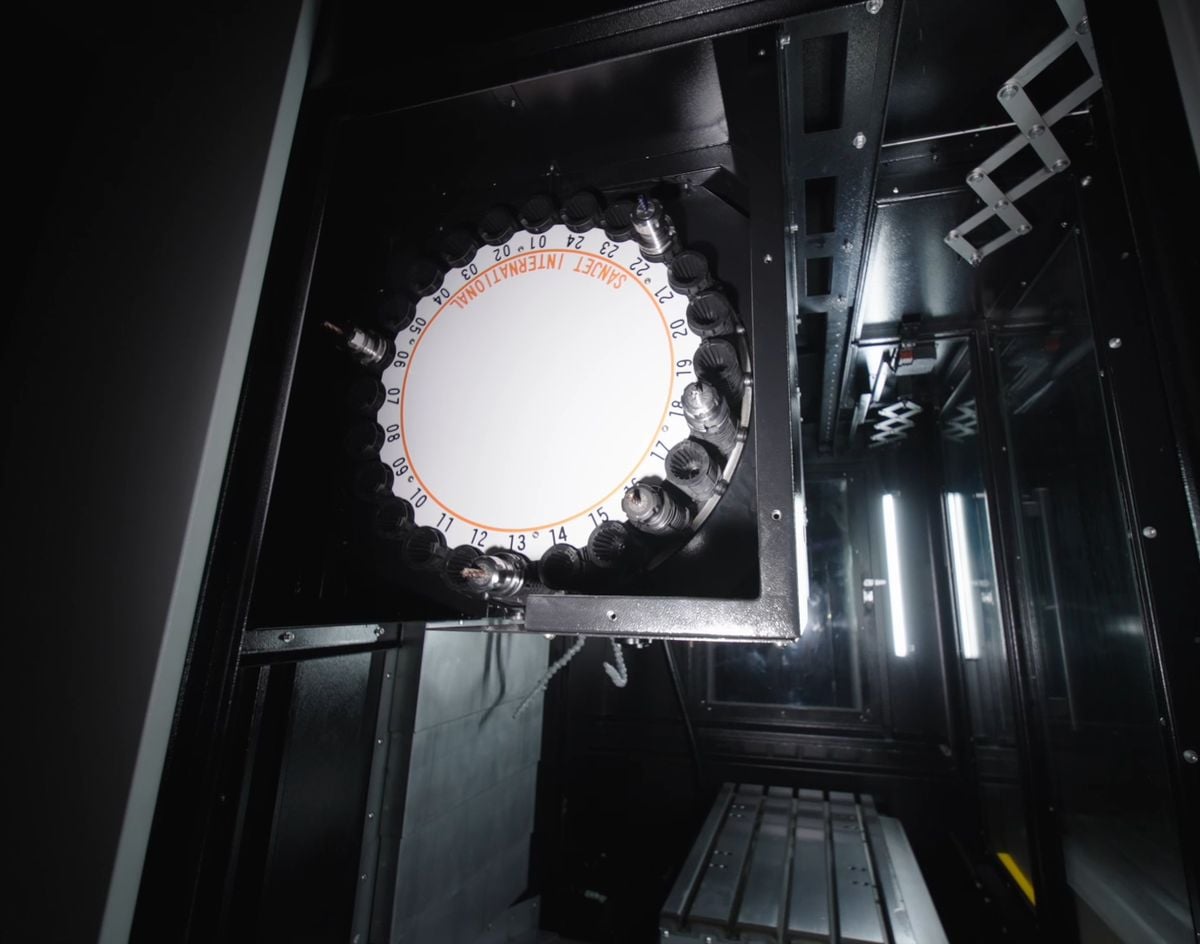

High-speed Servo Tool Changer
SYIL X9 Optionen

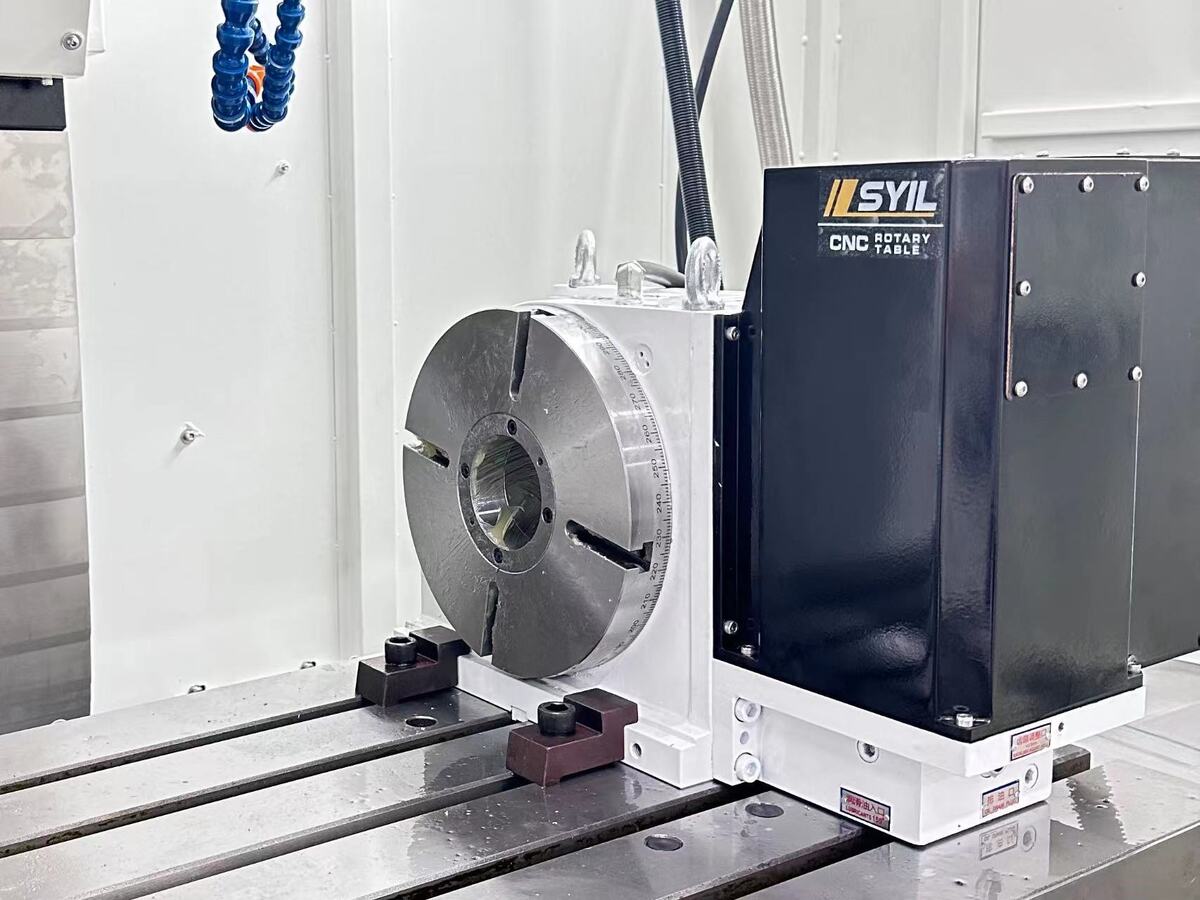

4. Achse 255 mm.
für 255 mm NC-Rundtisch.
Kabellos.
Kabeltyp TTC200.
S800.

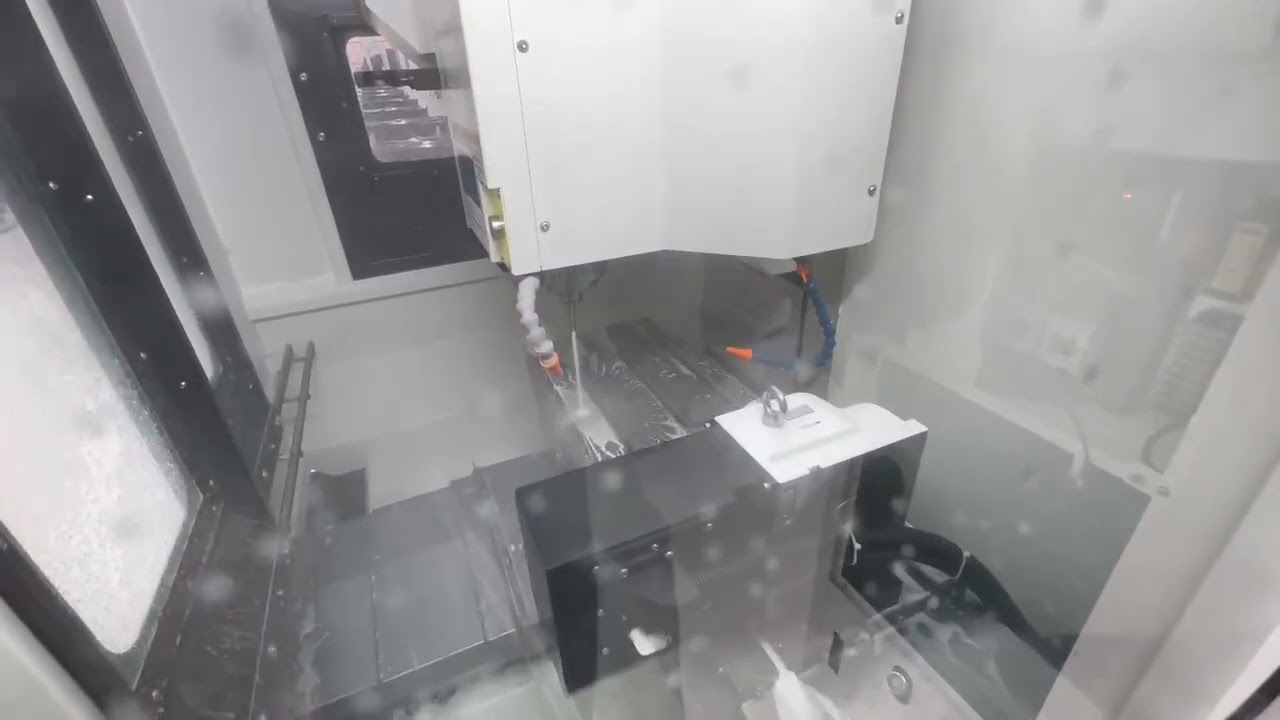

CTS 20 bar.
Technische Daten
X5
X7
X9
X11
Entfernungen
X-Achse (mm)
300
400
760
1000
Y-Achse (mm)
260
300
500
500
Z-Achse (mm)
300
380
500
500
Abstand von der Spindelnase zur Tischplatte
150-450
150-530
100-600
110-610
Abstand zwischen Spindel und Säulenoberfläche
330
358
530
650
Tabelle
Tischgröße (mm)
560×260
700×300
860×500
1050×550
Tischbelastung (kg)
150
150
500
600
Tischfläche (Anzahl×Größe×Abstand in mm)
T-Schlitze 3×14×80
T-Schlitze 3×14×100
T-Schlitze 5×18×100
T-Schlitze 5×18×90
Spindel
Spindelkonus
BT30
BT30
BT40
BT40
Kraftantrieb
Direkt
Riemen
Riemen
Riemen
Max. Spindeldrehzahl (U/min)
20,000
12,000
10,000 (12,000 optional)
10,000
Vorschub
Eilgang (mm / min)
30,000
30,000
30,000
30,000
Schnittvorschub (mm / min)
10,000
10,000
10,000
10,000
Automatischer Werkzeugwechsler
Typ
Rad
Arm
Arm
Arm
Werkzeughalter
BT30
BT30
BT40
BT40
Speicherkapazität für Werkzeuge
16
16
24
24
Max. Werkzeugdurchmesser (mm)
63
63
125
120
Max. Werkzeuglänge (mm)
200
200
240
300
Max. Werkzeuggewicht (kg)
3
3
7
7
Werkzeug zu Werkzeug (s)
1
1.5
2
2.5
Sonstige Daten
Maschinengewicht (kg)
2180
2200
5000
7000
Maschinenabmessungen L x B x H (mm)
Stellfläche inkl. Kühlmitteltank und Steuerung
Stellfläche inkl. Kühlmitteltank und Steuerung
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min./max. Luftdruck (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Kühlmitteltankvolumen (l)
80
80
130
240
