Verarbeitungsmöglichkeiten
Maximaler Durchmesser der Bearbeitungsstange (mm)
Φ32 mm / Φ38 mm
Durchmesser der Spindeldurchgangsbohrung (mm)
Φ37 mm / Φ39 mm
Maximale Bearbeitungslänge (mm) (ohne Führungsbuchse)
2.5D (max. 80 mm) / 2.5D (max. 90 mm)
Maximale Bearbeitungslänge(mm) (feste Führungshülse)
--
Maximale Bearbeitungslänge (mm) (Drehbare Führungshülse)
310 mm
Maximaler Spanndurchmesser der Gegenspindel (mm)
Φ32 mm / Φ38 mm
Maximaler Bohrdurchmesser der Spindel (mm)
Φ13 mm
Verarbeitungsmöglichkeiten
Maximaler Gewindedurchmesser der Spindel
M12
Maximaler Bohrdurchmesser der Gegenspindel (mm)
Φ10
Maximaler Gewindedurchmesser der hinteren Spindel
M10
Maximaler Bohrdurchmesser des radial angetriebenen Werkzeugs (mm)
Φ10 mm
Maximaler Durchmesser des Radialgewindeschneidwerkzeugs
M8
Maximaler Bohrdurchmesser des rückseitig angetriebenen Werkzeugs (mm)
Φ8 mm / Φ8 mm (optional)
Maximaler Gewindedurchmesser des rückseitig angetriebenen Werkzeugs
M6 / M6(optional)
Mechanische Fähigkeiten
Spindeldrehzahl (U/min)
8000 U/min (rotierende Führungsbuchse 6000) / 6000 U/min (Drehzylinder)
Drehzahl der Gegenspindel (U/min)
8000 U/min
Radiale Geschwindigkeit des angetriebenen Werkzeugs (U/min)
6000
Geschwindigkeit des angetriebenen Werkzeugs (U/min)
6000 U/min / 6000 U/min (optional)
Eilganggeschwindigkeit (m/min)
30 m/min (X2, Y1, Z1, Z2)
Eilganggeschwindigkeit (m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Spindelrundlauf (mm)
≤0.002
Wiederholgenauigkeit der Positionierung (mm)
≤0.003
Werkzeugsystem
Äußere zylindrische Werkzeuge
6(□16) / 1(□20)+5(□16)
Werkzeuge zur Stirnseitenbearbeitung
4(ER20)
Radial arbeitende Werkzeuge
1(ER20)+3(ER16)
Tiefbohrwerkzeughalter
2(ER16, optional)
Werkzeuge für die Rückseitenbearbeitung
4(ER16)
Rückengetriebenes Werkzeug
4(ER16) / Optional
Halter für Rückendrehwerkzeug
keine
Motorleistung
Spindel(kw)
6.3 kW
Gegenspindel (kW)
4.2 kW
Lineare Antriebswelle(kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Radial angetriebenes Werkzeug (kw)
1.1 kW
Rücklaufendes Werkzeug(kw)
1 kW / 1 kW (optional)
Kühlpumpe (kw)
0.4
Andere
Gewicht (kg)
3750 kg
Größe (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

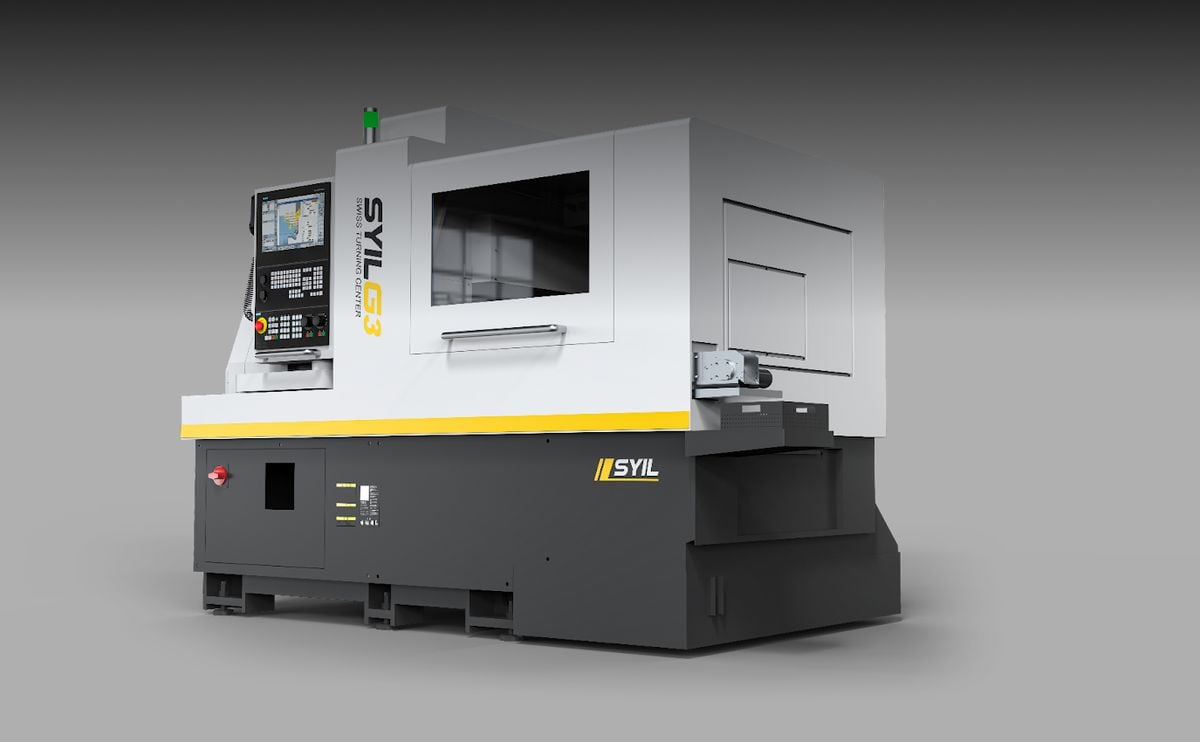

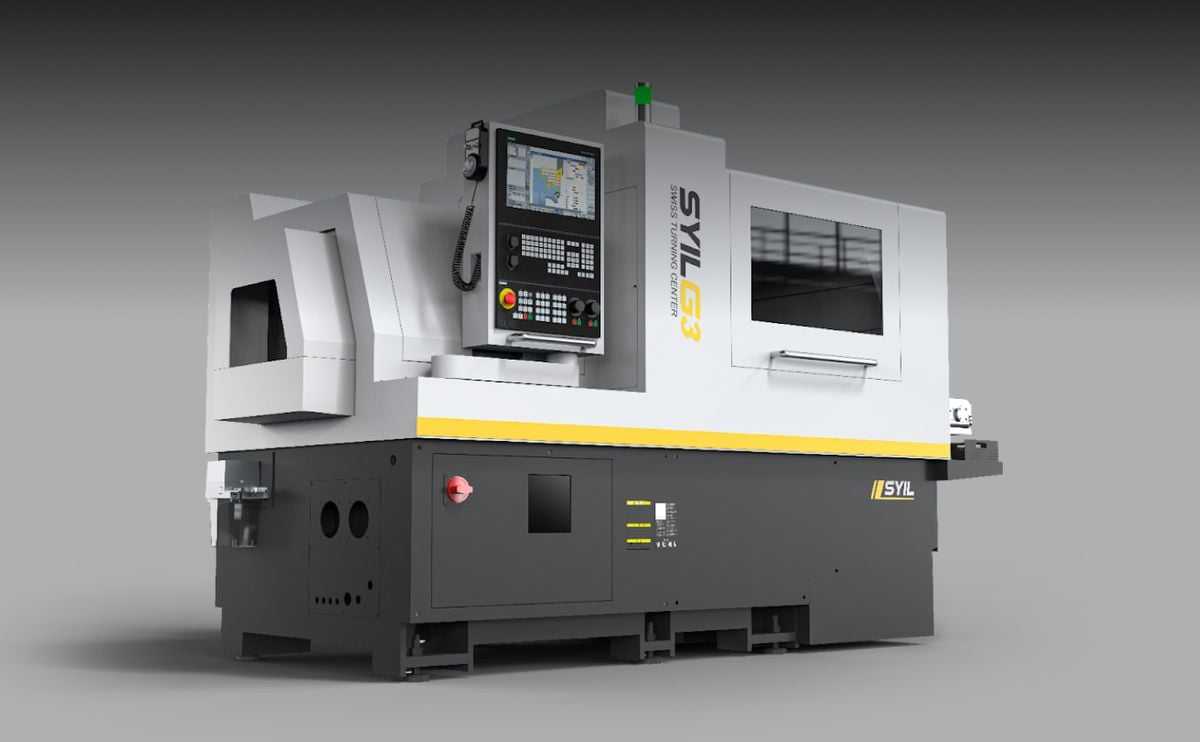

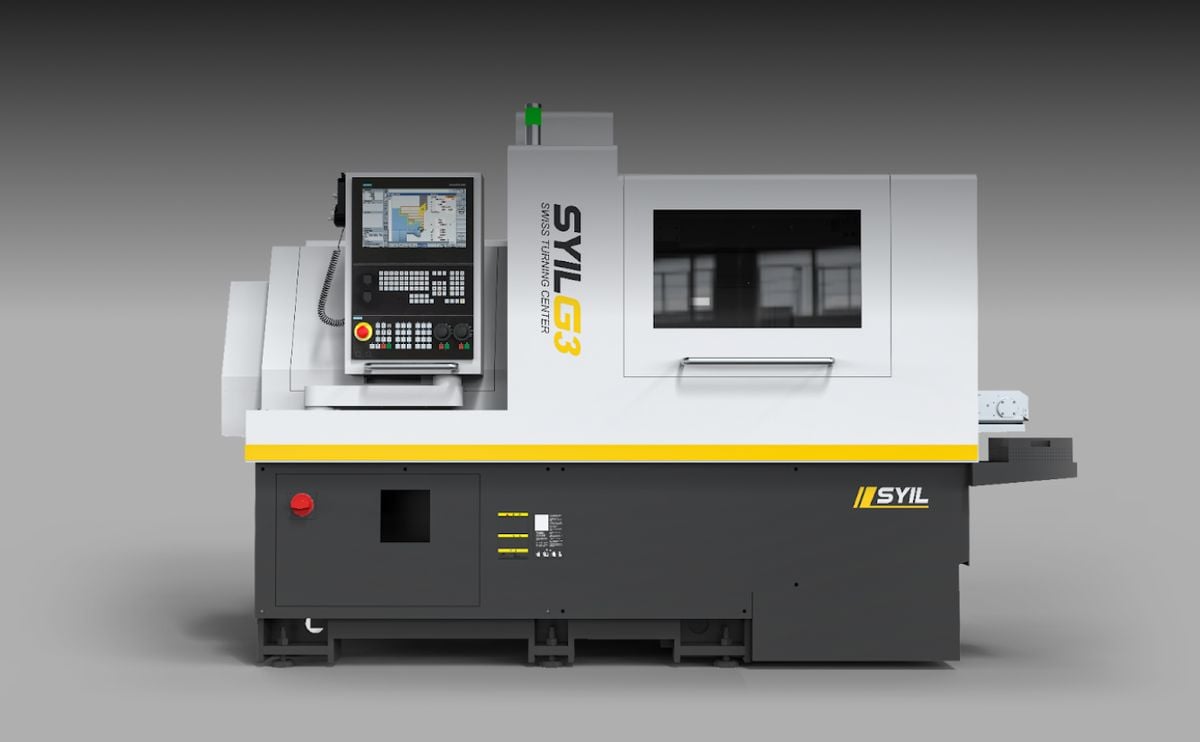

SYIL G3 Merkmale
Ideal für die Bearbeitung kleiner und langer Teile mit außergewöhnlicher Präzision und Stabilität.
Technische Daten
G3 L326
G3 L385
G3 L386
Verarbeitungsmöglichkeiten
Maximaler Durchmesser der Verarbeitungsstange (mm)
Φ32
Φ38
Φ38
Durchmesser der Spindeldurchgangsbohrung (mm)
Φ37
Φ39
Φ39
Maximale Bearbeitungslänge (mm) & (Zoll) (ohne Führungsbuchse)
2.5D(maximal 80)
2.5D(maximal 90)
2.5D(maximal 90)
Maximale Bearbeitungslänge (mm) & (Zoll) (feste Führungshülse)
--
--
--
Maximale Bearbeitungslänge (mm) & (Zoll) (Drehbare Führungshülse)
310
310
310
Maximaler Spanndurchmesser der Gegenspindel (mm)
Φ32
Φ38
Φ38
Maximaler Bohrdurchmesser der Spindel (mm)
Φ13
Φ13
Φ13
Maximaler Gewindedurchmesser der Spindel
M12
M12
M12
Maximaler Bohrdurchmesser der Gegenspindel (mm)
Φ10
Φ10
Φ10
Maximaler Gewindedurchmesser der Gegenspindel
M10
M10
M10
Maximaler Bohrdurchmesser des radial angetriebenen Werkzeugs (mm)
Φ10
Φ10
Φ10
Maximaler Gewindedurchmesser des radial angetriebenen Werkzeugs
M8
M8
M8
Maximaler Bohrdurchmesser des rückseitig angetriebenen Werkzeugs (mm)
Φ8
Φ8(fakultativ)
Φ8
Maximaler Gewindedurchmesser des rückseitig angetriebenen Werkzeugs
M6
M6(wahlweise)
M6
Mechanische Fähigkeiten
Spindeldrehzahl (U/min)
8000(Drehbare Führungshülse 6000)
6000(Drehkolben)
6000(Drehkolben)
Drehzahl der Gegenspindel (U/min)
8000
8000
8000
Radiale Geschwindigkeit des angetriebenen Werkzeugs (U/min)
6000
6000
6000
Geschwindigkeit des angetriebenen Werkzeugs (U/min)
6000
6000(fakultativ)
6000
Eilganggeschwindigkeit (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Eilganggeschwindigkeit (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Rundlauf der Spindel (mm)
≤0.002
≤0.002
≤0.002
Wiederholgenauigkeit der Positionierung (mm)
≤0.003
≤0.003
≤0.003
Werkzeugsystem
Externe zylindrische Werkzeuge
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Werkzeuge für die Stirnseitenbearbeitung
4(ER20)
4(ER20)
4(ER20)
Radial arbeitende Werkzeuge
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Tiefbohrwerkzeughalter
2(ER16)
2(ER16)
2(ER16)
Werkzeuge für die Rückseitenbearbeitung
4(ER16)
4(ER16)
4(ER16)
Rückengetriebenes Werkzeug
4(ER16)
Optional
4(ER16)
Halter für Rückendrehwerkzeug
--
--
--
Motorleistung
Spindel(kw)
6.3
6.3
6.3
Hintere Spindel(kw)
4.2
4.2
4.2
Lineare Antriebswelle(kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Radial drehendes Werkzeug(kw)
1.1
1.1
1.1
Rückseitiges angetriebenes Werkzeug (kW)
1
1(fakultativ)
1
Kühlmittelpumpe (kw)
0.4
0.4
0.4
Gewicht und Größe
Gewicht (kg)
3750
3750
3750
Größe (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
