SYIL R1 – Angetrieben von KUKA und Siemens
Entdecken Sie die nächste Stufe der Produktivität

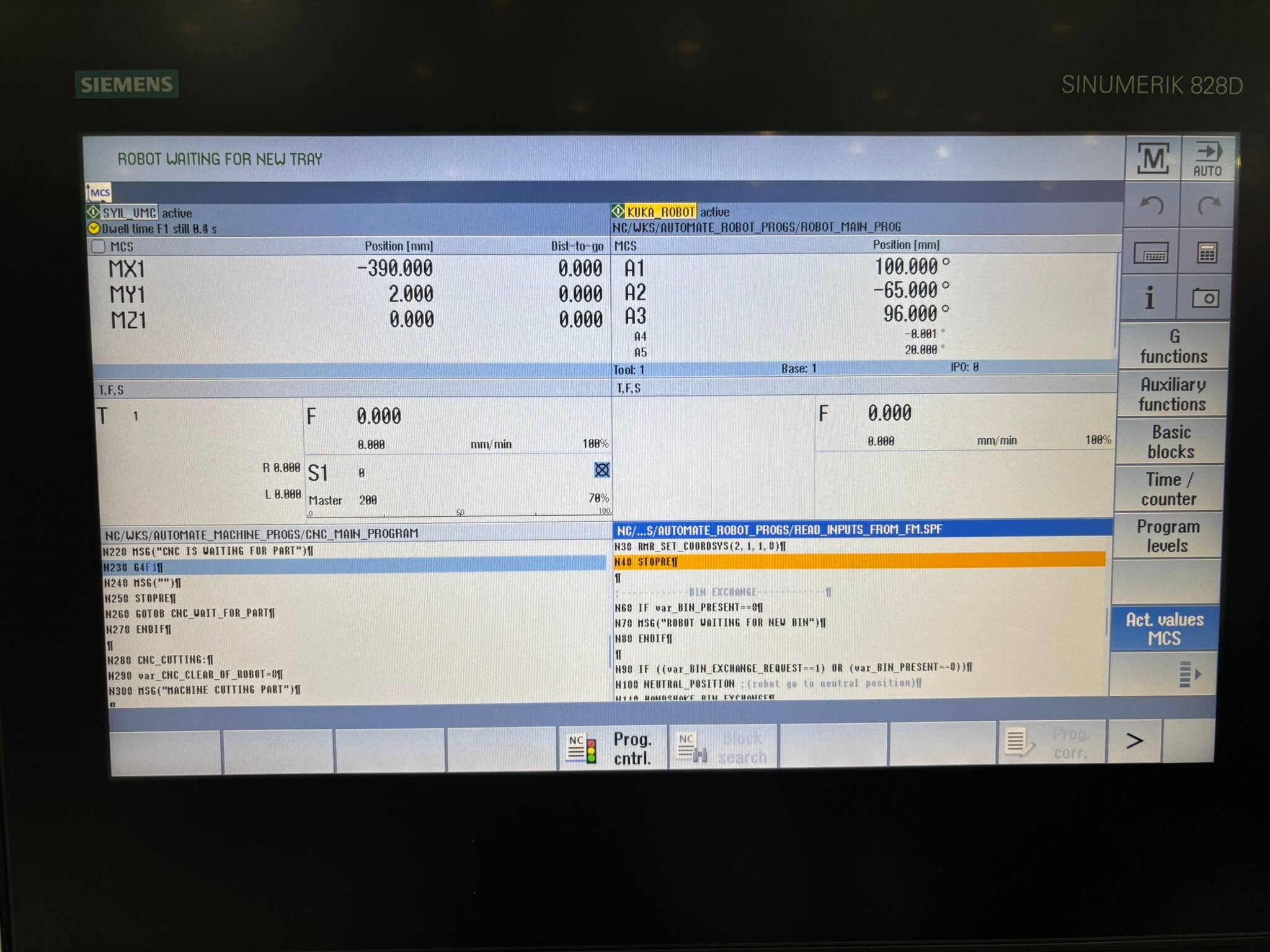

Erleben Sie die Vorteile einer vereinfachten Automatisierung mit dem SYIL R1-Maschinenbeschickungssystem. Eine komplette Automatisierungslösung, die sich schnell installieren lässt und über Ihre SINUMERIK 828D einfach zu bedienen ist. Das R1 entlastet Ihre CNC-Anlagen von manuellen und repetitiven Aufgaben, indem es den Be- und Entladevorgang automatisiert.

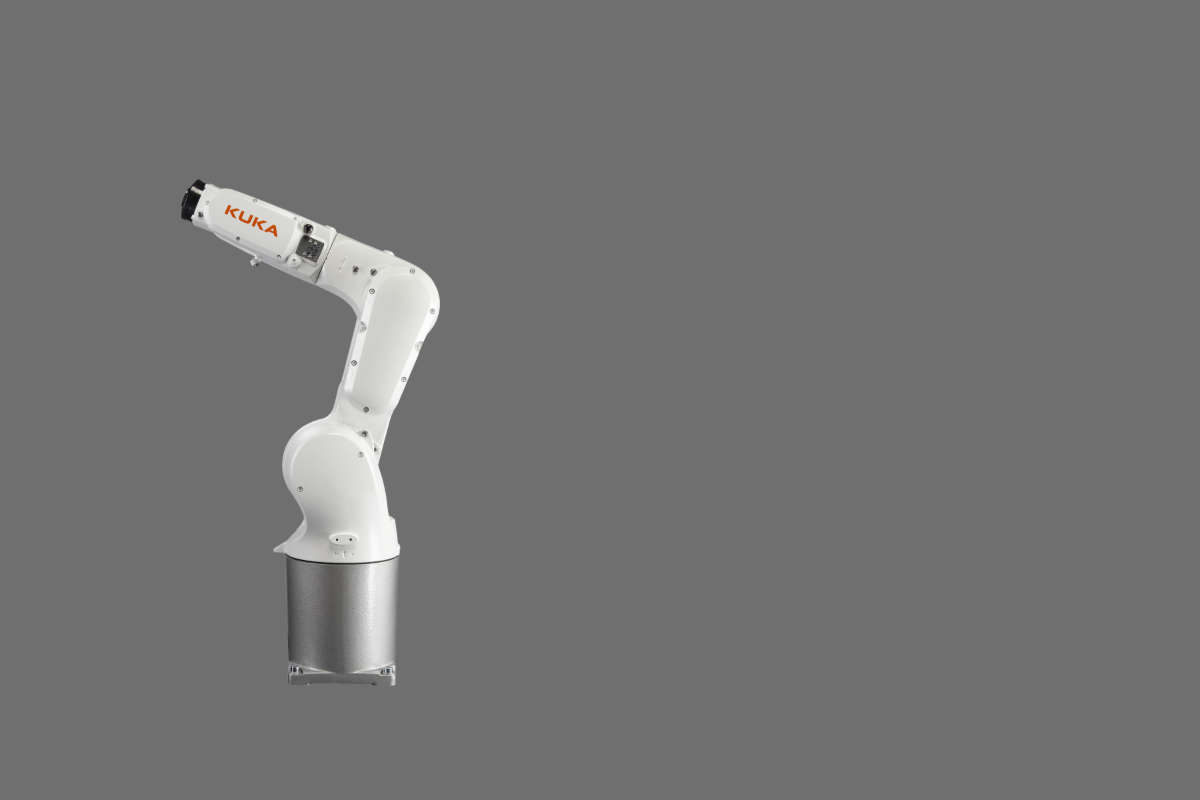

Das SYIL R1-Maschinenbeschickungssystem mit dem zuverlässigen 6-Achs-Roboter von KUKA ist die perfekte Lösung für Aufgaben mit hoher Fertigungsvielfalt und geringen Stückzahlen.
Jetzt können Sie Ihre Zeit damit verbringen, Ihr Geschäft auszubauen, anstatt repetitive Aufgaben zu erledigen!
Warum sollten Sie sich für die automatisierte Maschinenbeschickung von SYIL entscheiden?
Das R1-Maschinenbeschickungssystem ist eine praktische und kostengünstige Lösung für kleine Fertigungsbetriebe, die ihre Maschinenbeschickungsprozesse automatisieren, die Effizienz steigern und die Abhängigkeit von manueller Arbeit reduzieren möchten.
Fassen wir die wichtigsten Vorteile der SYIL R1-Maschinenbeschickungszelle zusammen:
SYIL R1 – Was steckt in dieser vorgefertigten Lösung?

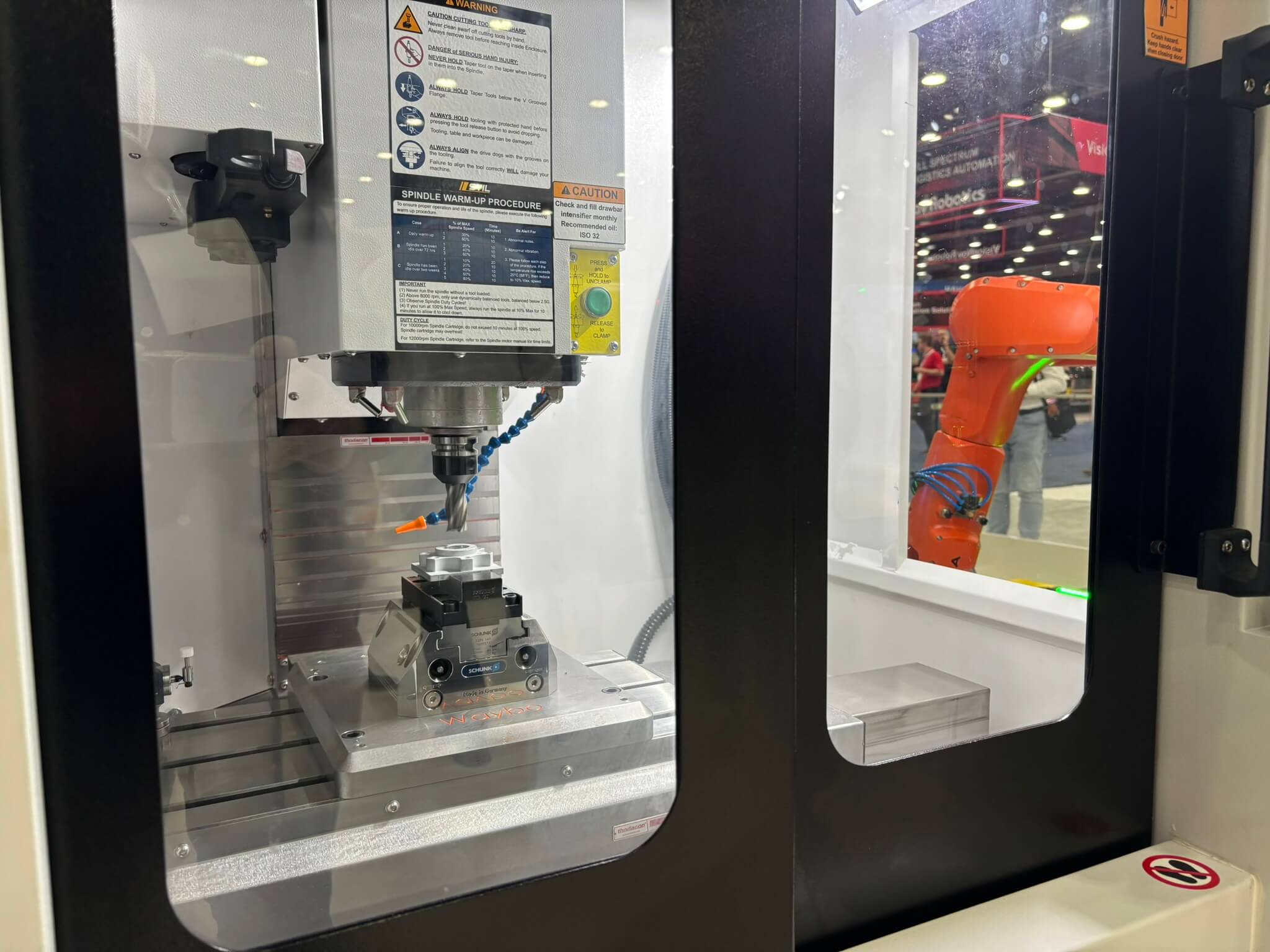

Die R1-Zelle wurde entwickelt, um repetitive Aufgaben im Zusammenhang mit der Maschinenbeschickung zu automatisieren, wie beispielsweise das Be- und Entladen von Teilen in CNC-Maschinen. Der Roboter holt die Teile selbstständig vom Flachtisch, lädt sie in die Maschine, entnimmt das fertige Teil und legt es wieder auf den Flachtisch oder auf einen anderen Ausgabemechanismus.
Das R1-Paket umfasst:
- Kompakter Rahmen mit Flachtisch für die Materialhandhabung

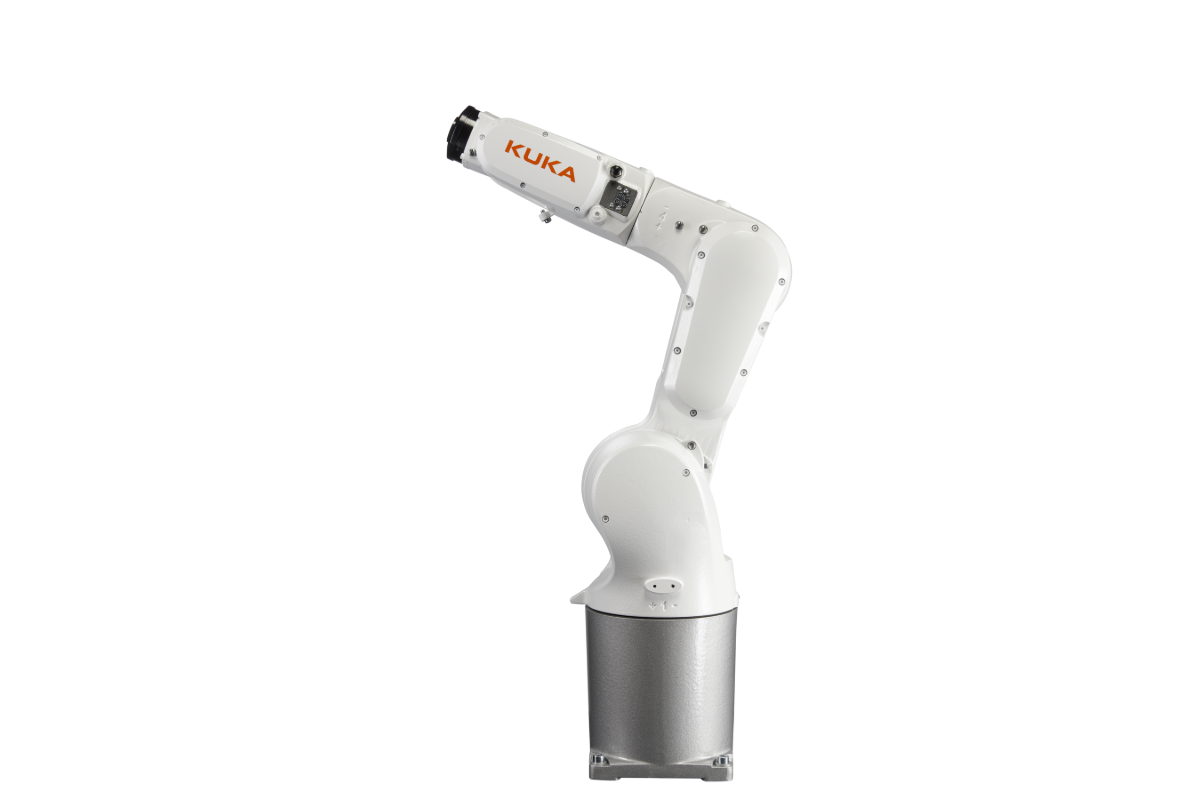

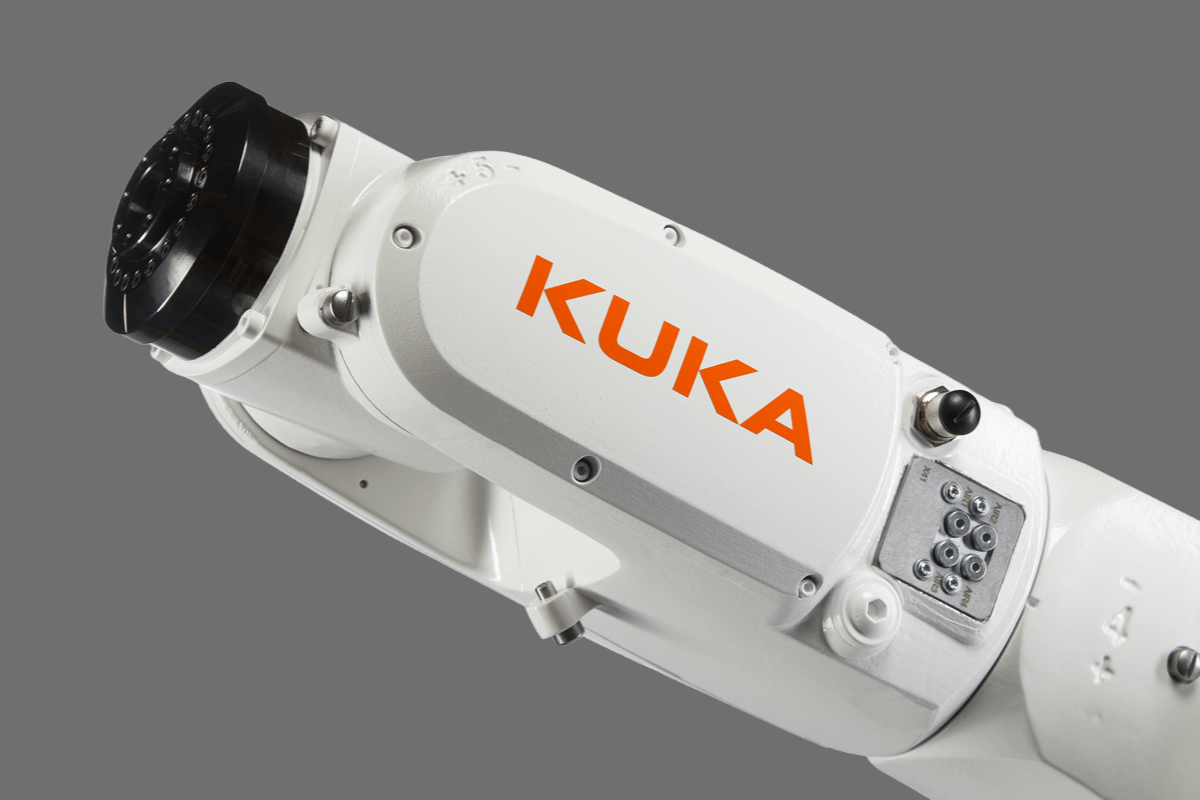

- KUKA-Roboterarm
- Roboterwerkzeuge

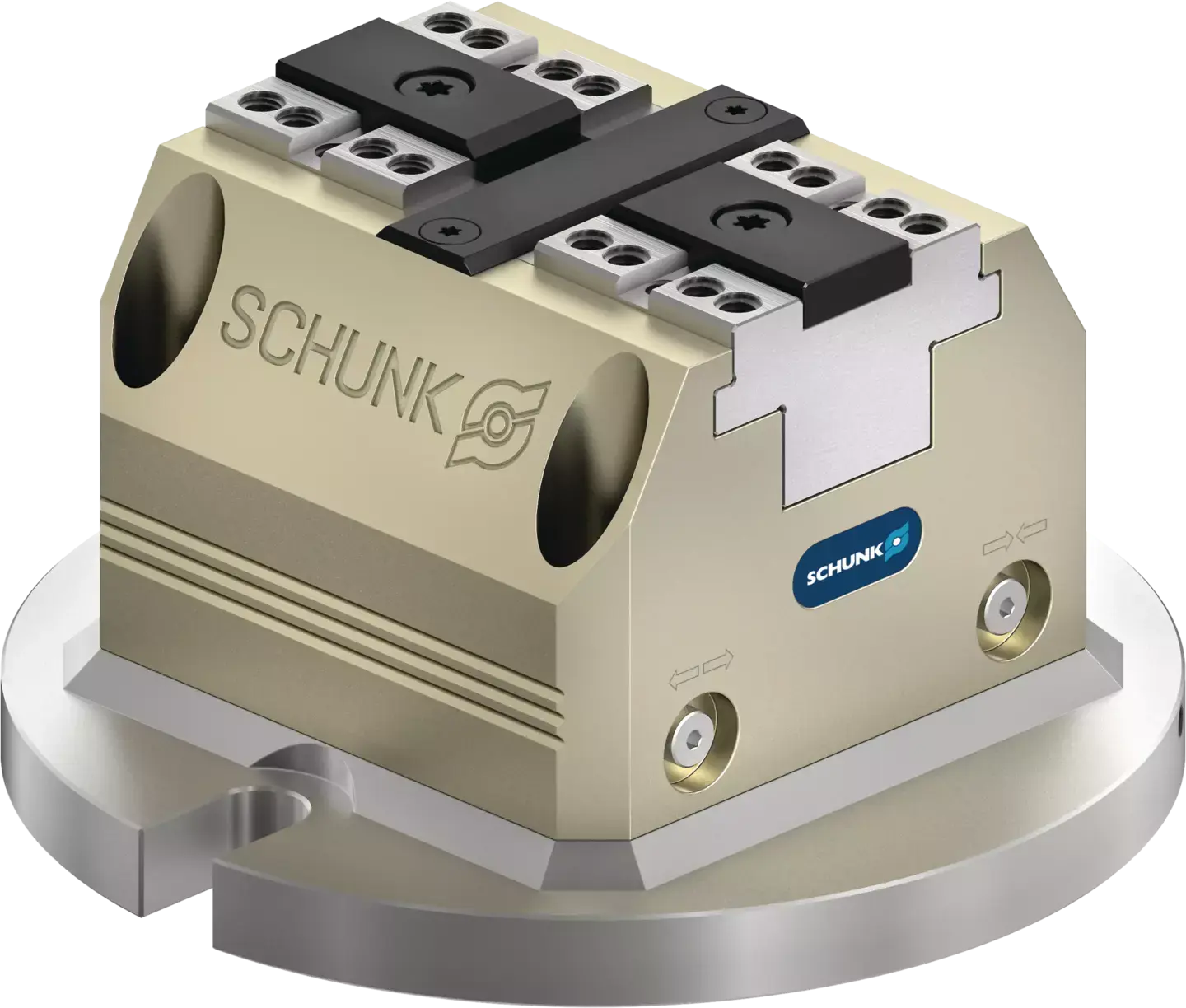

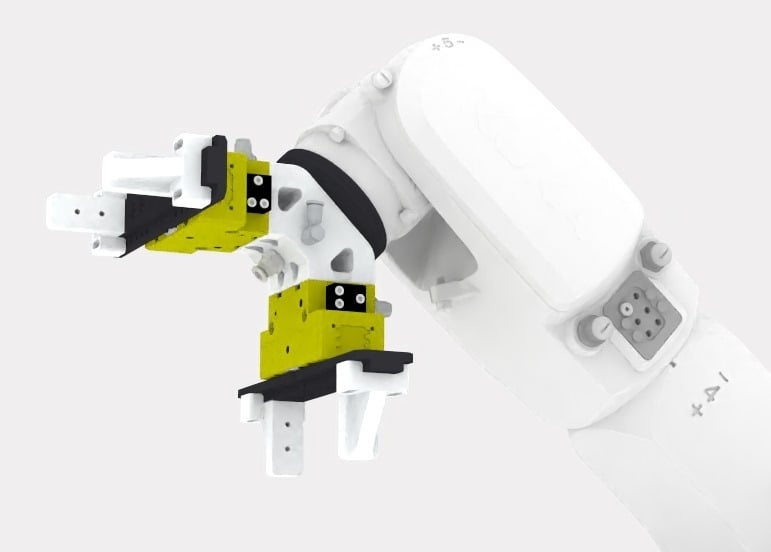

- zusätzliche Werkstückhalterungen und Doppelgreiferoptionen erhältlich
- die Zelle ist für die Plug-and-Play-Integration mit jeder SYIL-Siemens-Maschine vorbereitet

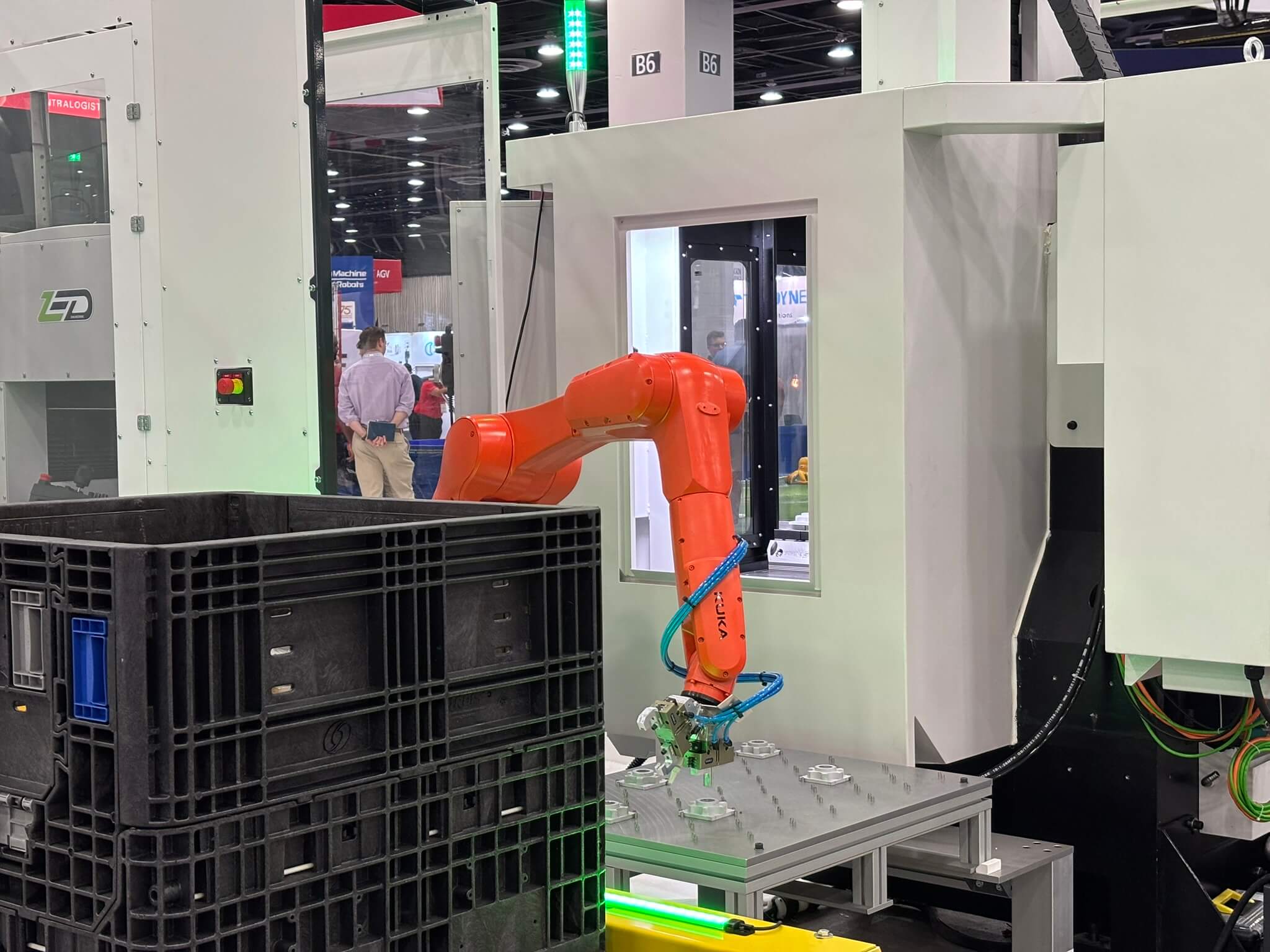

- automatische Tür (wenn R1 zusammen mit einer SYIL-Maschine gekauft wird)
Technische Daten
R1
Teilgewicht
Maximales Gewicht [kg]
3
Roboterarm
Nutzlast [kg]
6.7
Reichweite [mm]
901
IP-Schutzart [Arm | Handgelenk]
IP65|IP67
Wiederholgenauigkeit der Position (ISO 9283) [mm]
± 0.02
Roboterwerkzeuge
Parallel-Pneumatikgreifer
1
Satz Universalfinger
1
Reinigungsdüse
1
Hub pro Backen [mm]
8
Schließkraft [N]
550
Öffnungskraft [N]
610
Sonstige Daten
Materialtransportverfahren
Gittermuster
Verfügbarer Platz [mm]
600 x 520 x 150
Einheitsgröße [mm]
850 x 1200 x 2000
Elektrische Anforderungen
200-240 VAC - 16 Amp
Druckluftanforderung [psi]
90-120
